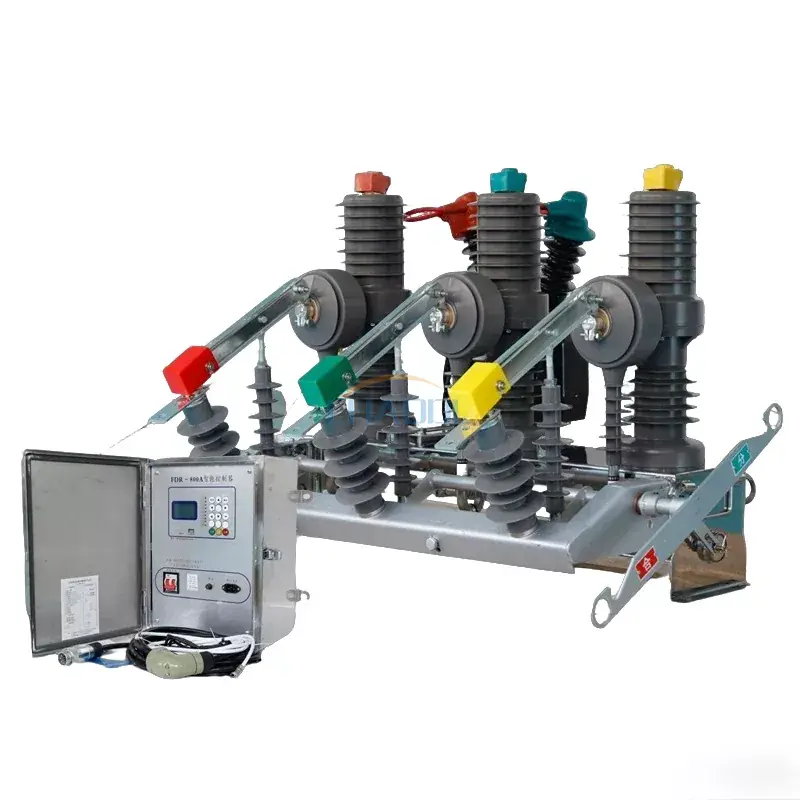

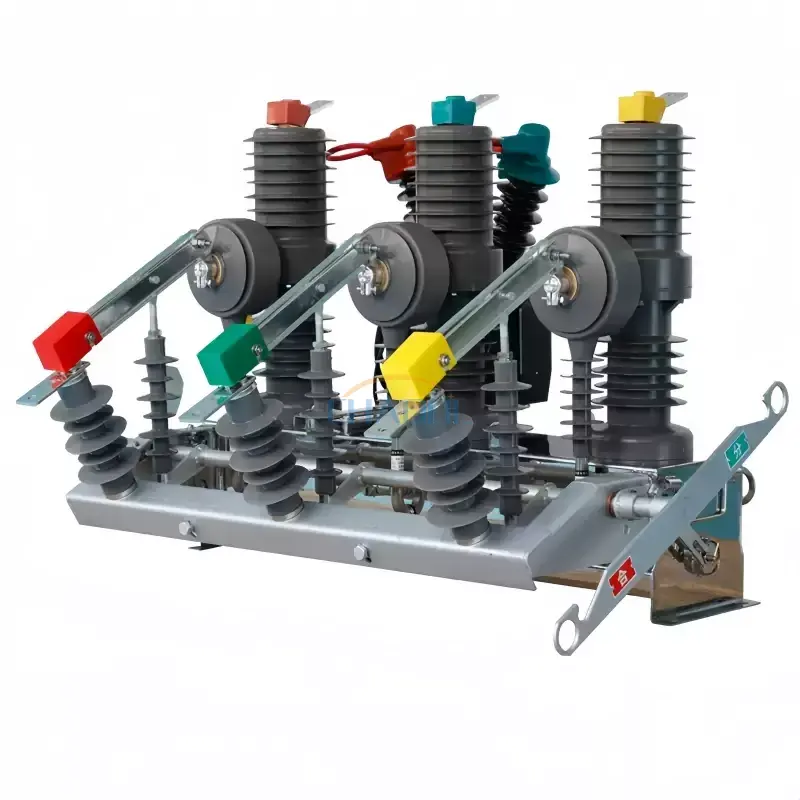

Բացօթյա մշտական մագնիս անջատիչ

Model:ZW32-24G

Anqiang Power-ի բացօթյա մշտական մագնիսական անջատիչը արժանացել է արտերկրյա հաճախորդների հետևողական գովասանքի: Այս անջատիչն առաջարկում է առավելություններ, ինչպիսիք են էլեկտրամատակարարման հզորության բարելավումը և էլեկտրացանցերի կորուստների կրճատումը: Դրա գործառնական լարման մակարդակը կարող է հարմարեցվել 12 ԿՎ կամ 24 ԿՎ, և այն արտահանվում է մի քանի երկրներ, այդ թվում՝ Ինդոնեզիա, Ռուսաստան, Նիգերիա և Անգոլա:

Ուղարկել հարցում

ապրանքի նկարագրությունը

ԱյնԲացօթյա մշտական մագնիս անջատիչ(Մոդելներ՝ ZW32-12G / ZW32-24G) բարձր արդյունավետությամբ բացօթյա վակուումային անջատիչ է, որը նախատեսված է 12 կՎ և 24 կՎ միջին լարման բաշխիչ ցանցերի համար։ Ունենալով առաջադեմ մշտական մագնիս գործառնական մեխանիզմ՝ այն ապահովում է արագ միացում, բարձր հուսալիություն, ցածր էներգիայի սպառում և առանց սպասարկման շահագործում: Այն լայնորեն օգտագործվում է քաղաքային և գյուղական էլեկտրացանցերում, ենթակայաններում, հանքարդյունաբերության, երկաթուղային էլեկտրաֆիկացման համակարգերում և վերականգնվող էներգիայի նախագծերում բեռնվածքի հոսանքների, գերբեռնվածության հոսանքների և կարճ միացման հոսանքների միացման համար:

Համեմատած ավանդական զսպանակով աշխատող անջատիչների հետ՝ մշտական մագնիսով գործող մեխանիզմն առաջարկում է ավելի պարզ կառուցվածք, ավելի քիչ շարժվող մասեր, ավելի երկար սպասարկման ժամկետ և ավելի հետևողական բացման և փակման կատարում: Սա այն դարձնում է իդեալական լուծում ժամանակակից խելացի ցանցերի, բաշխման ավտոմատացման համակարգերի և հաճախակի անջատման գործողություններ պահանջող հավելվածների համար:

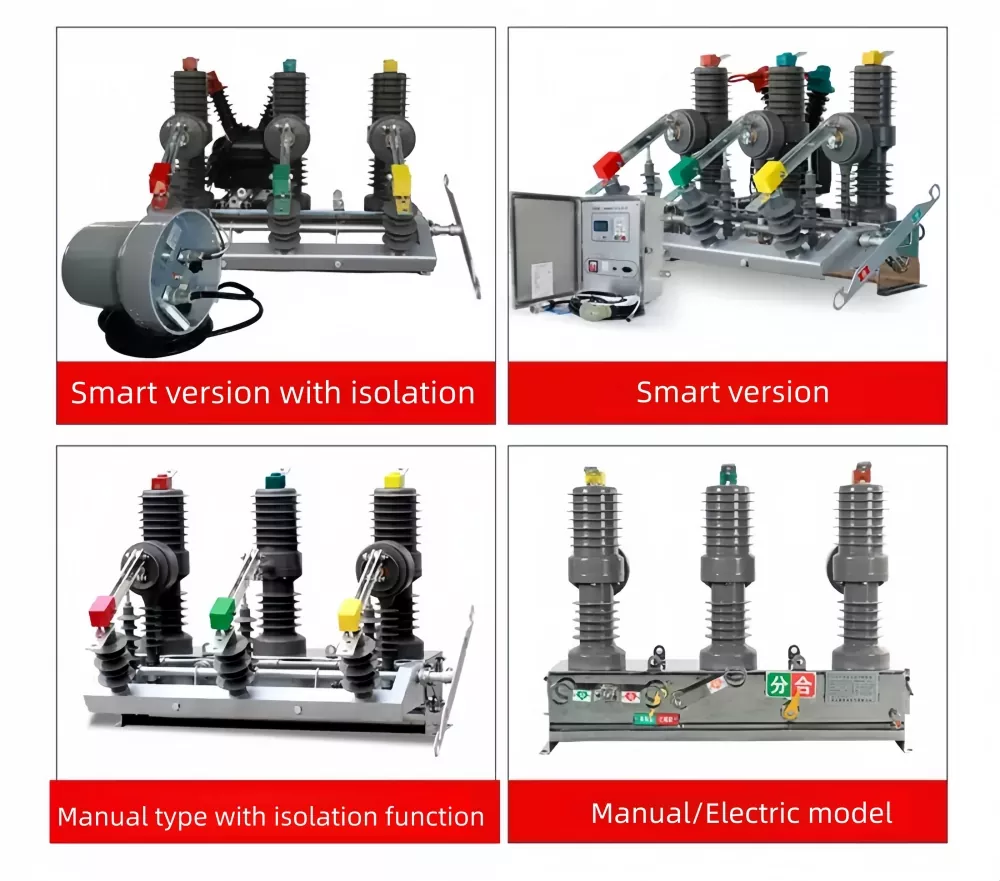

Մոդել և արտաքին տեսք

Outdoor Permanent Magnet Circuit Breaker

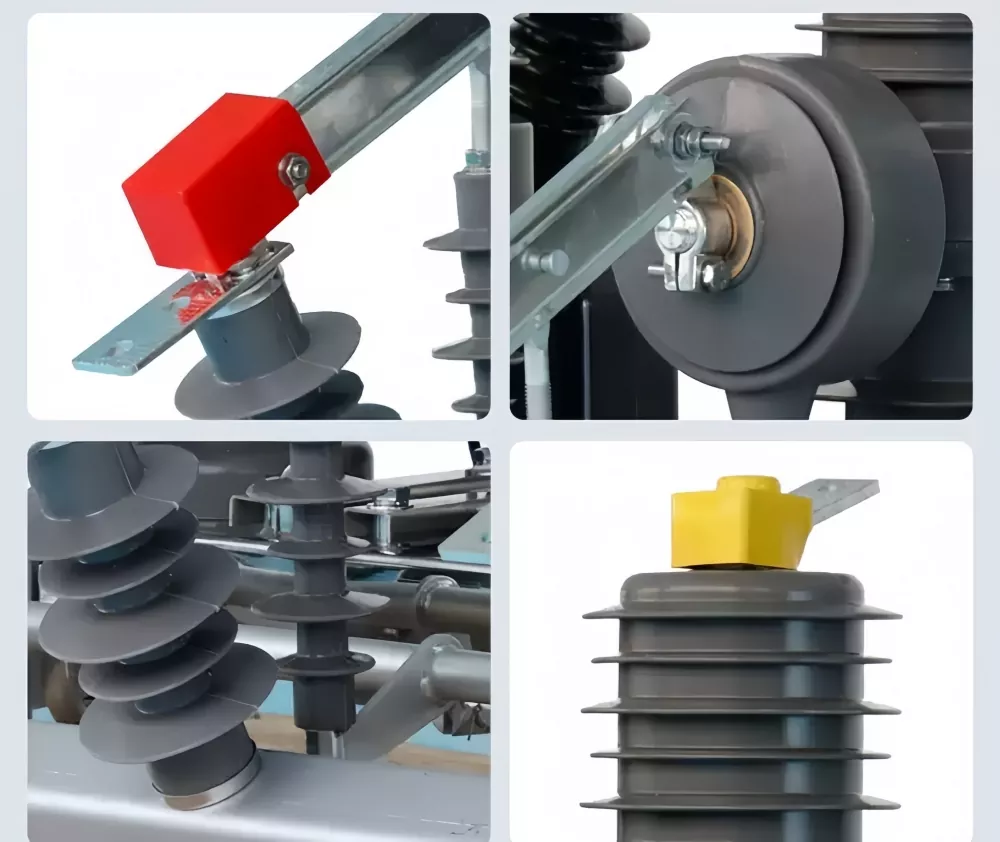

Ապրանքի մանրամասները

Outdoor Permanent Magnet Circuit Breaker Details

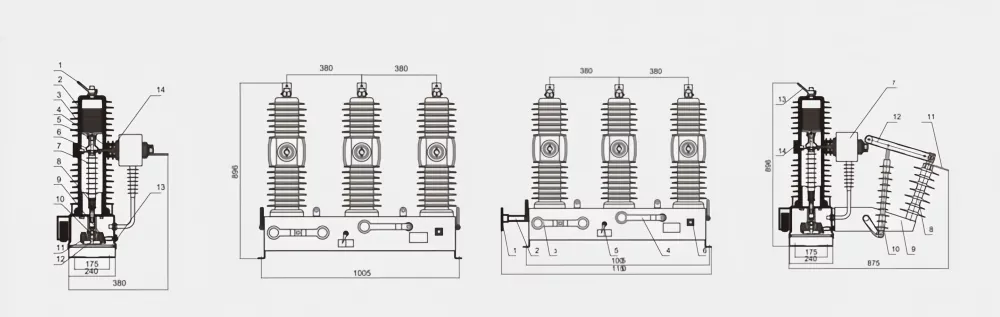

Ապրանքի չափերը

Outdoor Permanent Magnet Circuit Breaker Dimensions

1-Վերին ելք

2-Վակուումային ընդհատիչ

3-Մեկուսիչ խողովակ

4- Ստորին ելքի գիծ

5-հաղորդիչ տեսահոլովակ

6-Փափուկ միացում

7-Մեկուսիչ ձգող ձող

8-Կոնտակտային ճնշման զսպանակ

9-Բացման զսպանակ

10-Վարորդի միացման տախտակ

11-Մեխանիզմի ելքային լիսեռ

12-Գործող մեխանիզմ

13-Ինստիտուցիոնալ արկղ

14-Ընթացիկ տրանսֆորմատոր

1-Օպերացիոն բռնակ

2-Մեկուսացված spindle

3-անջատիչի մեխանիկական բացման և փակման բռնակ

4- Անջատիչի էներգիայի պահպանման բռնակ

5-Առանձնացման և համակցման հրահանգներ

6-Էլեկտրալարերի խրոցակ

7-Ընթացիկ տրանսֆորմատոր

8-Մեկուսիչ

9-Մեկուսիչ դարակ

10-Մեկուսիչ նմուշի ձող

11-Տերմինալ բլոկ (մուտքային կողմ)

12-Մեկուսիչ սայր

13-Տերմինալ բլոկ (ելքային վերջ)

14-Խզիչ

Ապրանքի առանձնահատկությունները

Ընդլայնված մշտական մագնիս գործառնական մեխանիզմ՝ արագ, կայուն և բարձր հուսալի միացման գործունակությամբ:
Սպասարկումից զուրկ մեխանիկական դիզայնը վերացնում է սովորական կարգավորումը և զգալիորեն նվազեցնում գործառնական ծախսերը:
Բարձր արդյունավետության վակուումային ընդհատիչը ապահովում է աղեղը մարելու գերազանց հնարավորություն և երկարացված էլեկտրական կյանք:
Մեխանիկական կյանքը մինչև10,000 գործողություն, դարձնելով այն հարմար հաճախակի միացման ծրագրերի համար:
Արտաքին կոմպակտ կառուցվածք՝ գերազանց դիմադրությամբ խոնավության, փոշու, ուլտրամանուշակագույն ճառագայթների ազդեցությանը և շրջակա միջավայրի կոշտ պայմաններին:
Աջակցում է խելացի կառավարմանը, հեռակառավարման մոնիտորինգին և անխափան ինտեգրմանը SCADA-ի և բաշխման ավտոմատացման համակարգերի հետ:
ԱյնԲացօթյա մշտական մագնիս անջատիչհարմար է կոմունալ ենթակայանների, արդյունաբերական էներգահամակարգերի, երկաթուղու էլեկտրաֆիկացման, հանքարդյունաբերական նախագծերի և վերականգնվող էներգիայի բաշխման ցանցերի համար:

Հիմնական բաղադրիչներ

Վակուումային ընդհատիչ
Մշտական մագնիս գործելու մեխանիզմ
Բարձր ամրության մեկուսիչ բնակարան
Ընթացիկ տրանսֆորմատոր (ըստ ցանկության)
Գործող մեխանիզմի պահարան
Հաղորդող տերմինալներ
Մեկուսիչ ձգվող ձող
Էներգիայի պահպանման համակարգ
Մեխանիկական դիրքի ցուցիչ
Ձեռքով գործող բռնակ

Տեխնիկական պարամետրեր

Նյութ	Հստակեցում
Գնահատված լարումը	12 կՎ / 24 կՎ
Գնահատված հաճախականություն	50 Հց
Գնահատված ընթացիկ	630A / 1250A
Գնահատված կարճ միացման ընդհատման հոսանք	20 կԱ / 25 կԱ
Գնահատված գագաթնակետին դիմակայելու հոսանք	50 կԱ / 63 կԱ
Գնահատված կարճ միացում ստեղծելու հոսանք	50 կԱ / 63 կԱ
Գնահատված գործառնական հաջորդականությունը	O-0.3s-CO-180s-CO
Մեխանիկական կյանք	10,000 Գործառնություններ
Կարճ միացման անջատման գնահատված գործողություններ	20 անգամ
Երկրորդային շղթայի հոսանքի հաճախականությունը դիմակայել լարման	2 կՎ
Կայծակի իմպուլսի դիմակայել լարման	125 կՎ / 145 կՎ
Քաշը	115 կգ

Դիմումներ

ԱյնԲացօթյա մշտական մագնիս անջատիչնախատեսված է միջին լարման էներգահամակարգերի համար, որոնք պահանջում են հուսալի միացում, խելացի կառավարում և երկարաժամկետ գործառնական կայունություն:

Քաղաքային և գյուղական էլեկտրաէներգիայի բաշխիչ ցանցեր
Էլեկտրական ենթակայաններ
Բաշխման ավտոմատացման համակարգեր
Խելացի ցանցային ենթակառուցվածք
Երկաթուղու էլեկտրաֆիկացման նախագծեր
Հանքարդյունաբերական և ծանր արդյունաբերական օբյեկտներ
Հողմային էներգիայի և արևային էներգիայի կայաններ
Կոմունալ ծառայությունների փոխանցման և բաշխման համակարգեր
Ենթակառուցվածքների և քաղաքային էներգետիկայի նախագծեր

Աշխատանքային սկզբունք

ԱյնԲացօթյա մշտական մագնիս անջատիչհամատեղում է վակուումային ընդհատիչը մշտական մագնիսական մղիչի հետ: Նորմալ աշխատանքի ժամանակ մղիչը ճշգրտորեն վերահսկում է կոնտակտների բացումն ու փակումը` օգտագործելով էլեկտրամագնիսական ուժ: Երբ անսարքություն է առաջանում, վակուումային ընդհատիչը արագորեն մարում է աղեղը՝ ապահովելով անսարքության հոսանքի անվտանգ ընդհատում: Համեմատած սովորական զսպանակային մեխանիզմների հետ՝ մշտական մագնիսական շարժիչը ապահովում է ավելի արագ արձագանք, ավելի ճշգրիտ շահագործում, էներգիայի ցածր սպառում և ավելի մեծ մեխանիկական հուսալիություն:

Ինչու՞ ընտրել մշտական մագնիսական անջատիչ:

Սպասարկումից զերծ գործող մեխանիզմ
Գործողության ավելի ցածր էներգիայի սպառում
Ավելի երկար ծառայության ժամկետ
Գործառնական բարձր հետևողականություն
Հարմար է բարձր հաճախականության միացման ծրագրերի համար
Նվազեցված մեխանիկական մաշվածություն
Գերազանց համատեղելիություն խելացի ցանցային կառավարման համակարգերի հետ

Հաճախակի տրվող հարցեր

Ի՞նչ է բացօթյա մշտական մագնիսական անջատիչը:

Այն միջին լարման վակուումային անջատիչ է, որն օգտագործում է մշտական մագնիսի գործող մեխանիզմը ավանդական զսպանակային մեխանիզմի փոխարեն՝ ապահովելով ավելի բարձր հուսալիություն, ավելի ցածր սպասարկում և ավելի երկար սպասարկման ժամկետ:

Որո՞նք են մշտական մագնիսների գործող մեխանիզմի առավելությունները:

Մշտական մագնիսական շարժիչներն ունեն ավելի քիչ շարժվող մասեր, ավելի ցածր էներգիայի սպառում, ավելի արագ արձագանք, բարելավված մեխանիկական կայունություն և գործնականում չեն պահանջում սպասարկում իրենց ծառայության ողջ կյանքի ընթացքում:

Որտե՞ղ է սովորաբար օգտագործվում այս անջատիչը:

Այն լայնորեն կիրառվում է ենթակայաններում, կոմունալ բաշխիչ ցանցերում, խելացի ցանցերում, վերականգնվող էներգիայի նախագծերում, երկաթուղային էլեկտրամատակարարման համակարգերում, հանքարդյունաբերության և արդյունաբերական էներգիայի բաշխման համակարգերում:

Կարո՞ղ է այս անջատիչն աջակցել հեռակառավարման մոնիտորինգին:

Այո՛։ Այն կարող է ինտեգրվել SCADA-ի, բաշխման ավտոմատացման համակարգերի և խելացի պաշտպանական սարքերի՝ հեռակառավարման, հեռակառավարման և խելացի ցանցի հավելվածների հետ:
