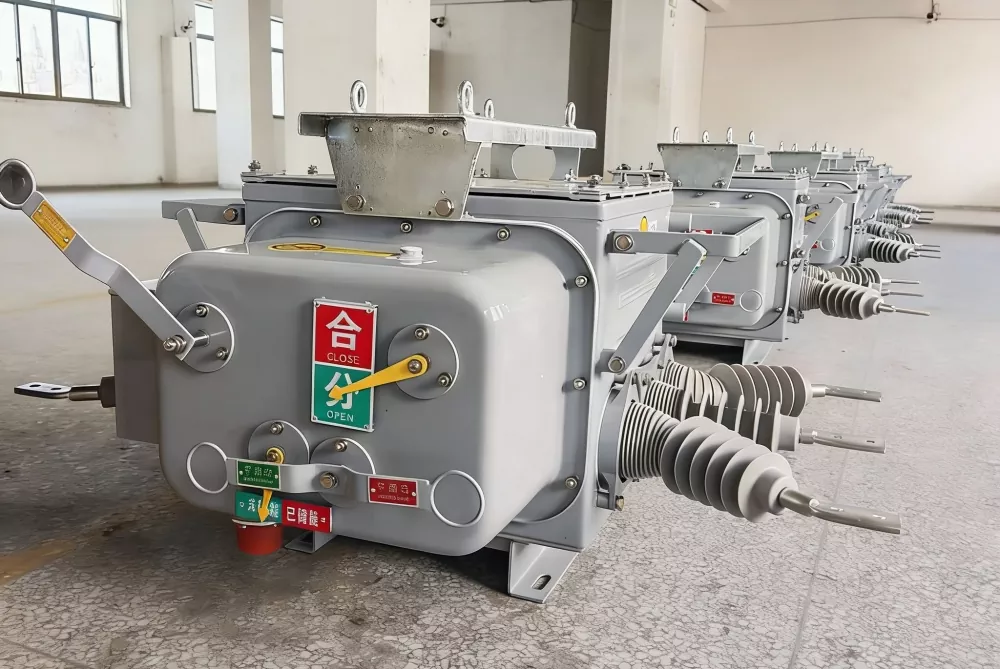

12KV բացօթյա բևեռի վրա տեղադրված անջատիչ

Model:ZW20-12F

Anqiang Power-ը չինական արտադրող է 12 կՎ լարման բացօթյա բևեռի վրա տեղադրված անջատիչներ: Այս բացօթյա բևեռի վրա տեղադրված էլեկտրաէներգիայի բաշխման սարքավորումն ունի 12 կՎ անվանական լարում և աշխատում է եռաֆազ AC 50 Հց հաճախականությամբ: Այն օժտված է վերափակման հիանալի հնարավորություններով, երբ օգտագործվում է կարգավորիչի հետ՝ բավարարելով բաշխման ավտոմատացման համակարգերի պահանջները: Այն հիմնականում օգտագործվում է 10 կՎ էներգահամակարգերում բեռի հոսանքների և կարճ միացման հոսանքների միացման և անջատման համար, ինչպես նաև օգտագործվում է ենթակայաններում և արդյունաբերական և հանքարդյունաբերական ձեռնարկությունների բաշխման համակարգերում:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Anqiang Powerներկայացնում է հաջորդ սերնդի ZW20-12F շարքը12 կՎ լարման արտաքին բևեռի վրա տեղադրված անջատիչնախագծված է եռաֆազ AC 50Hz վերգետնյա բաշխման համակարգերի համար: Նախագծված վակուումային ընդհատման առաջադեմ տեխնոլոգիայով և SF6 գազով կնքված պարիսպով (զրոյական ճնշման նախագծում) այս անջատիչն անխափան կերպով ինտեգրում է վակուումային անջատիչի, վերականգնողի և հատվածականացնողի գործառույթները: Անկախ նրանից՝ դուք շահագործում եք գյուղական էլեկտրաֆիկացման ցանց, արդյունաբերական պարկի բաշխման համակարգ կամ խելացի ցանցի ավտոմատացման նախագիծ, ZW20-12F-ն ապահովում է անսարքություններից հուսալի պաշտպանություն և հեռակառավարման հնարավորություններ:

ZW20-12F ընդդեմ Ավանդական բացօթյա անջատիչի

ZW20-12F բացօթյա անջատիչ

Բևեռի վրա տեղադրված առաջադեմ ձևավորում

✓ SF6 գազի զրոյական չափիչ ճնշում- Անվտանգ և էկոլոգիապես մաքուր
✓ Ավիացիոն միակցիչ երկրորդական լարերի համար- Հեշտ վերահսկիչի ինտեգրում
✓ Սպասարկումից զերծ կնքված կառուցվածք
✓ Կառուցված է բաշխման ավտոմատացման (DA) համակարգերի համար

Ավանդական կոտրիչ

Սովորական յուղ/SF6 անջատիչ

✓ Պահանջում է պարբերական սպասարկում
✓ Գազի ավելի բարձր ճնշման գործարկում
✓ Զանգվածային հսկողության էլեկտրալարեր
✓ Սահմանափակ վերափակման գործառույթ

📍 Դիմումի և ընտրության ուղեցույց. իրական աշխարհի սցենարներ

✅ Սցենար 1. 10 կՎ գյուղական էլեկտրաֆիկացման ցանց (օդային գծեր)
ՕգտագործեքZW20-12Fորպես ճյուղային գծերի հիմնական պաշտպանիչ սարք: Ավտոմատ վերամշակող կարգավորիչով այն վերացնում է ժամանակավոր անսարքությունները և նվազեցնում անջատման ժամանակը: Ավիացիոն միակցիչը հեշտացնում է դաշտային լարերը:

✅ Սցենար 2. Արդյունաբերական պարկի բաշխման համակարգ
ZW20-12F-ը մշակում է 630/1000A բեռի հոսանք և խախտում կարճ միացման անսարքությունները մինչև 25 կԱ: Դրա առանց սպասարկման դիզայնը նվազեցնում է գործարանային էներգիայի բաշխման գործառնական ծախսերը:

✅ Սցենար 3. Խելացի ցանցի ավտոմատացում (սնուցող ավտոմատացում)
Երբ զուգակցվում է սնուցող ավտոմատացման կարգավորիչի հետ, ZW20-12F-ն աջակցում է հեռակառավարման մոնիտորինգին, անսարքությունների մեկուսացմանը և սպասարկման վերականգնմանը՝ իդեալական բաշխման ավտոմատացման ժամանակակից նախագծերի համար:

📋 Տեխնիկական բնութագրեր – Տեսակը փորձարկված (GB/T 1984 / IEC 62271-100)

Նախագիծ	Պարամետրի արժեքը
Գնահատված լարումը	12 կՎ
Գնահատված հաճախականությունը	50 Հց
Գնահատված հոսանք	630/1000 Ա
Գնահատված կարճ միացման ընդհատման հոսանքը	20/25 կԱ
Գնահատված գագաթնակետին դիմակայելու հոսանք	50/63 կԱ
Գնահատված կարճաժամկետ դիմացկուն հոսանք	20/25 կԱ
Գնահատված կարճ միացման հոսանք	50/63 կԱ
Գնահատված գործառնական հաջորդականությունը	Բացել - 0,3 վայրկյան - Փակել - 180 վայրկյան - Բացել - Փակել
Մեխանիկական կյանք	10000 անգամ
Գնահատված ընթացիկ ընդմիջման ցիկլերը	10000 անգամ
Կարճ միացումն անջատելու գնահատված հզորությունը	30 անգամ
SF6 գազի անվանական ճնշում	0 ՄՊա

📐 Ապրանքի չափսերը և բաղադրիչների բաժանումը

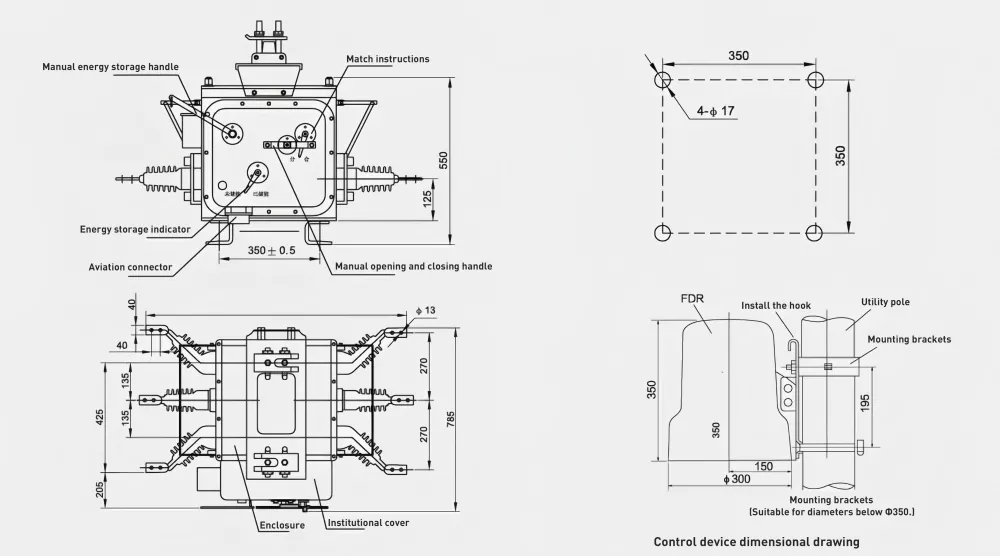

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Մեխանիկական դասավորություն– 1. Վակուումային ընդհատիչ, 2. Զսպանակային գործարկման մեխանիզմ, 3. Հոսանքի տրանսֆորմատորներ, 4. SF6 կնքված պարիսպ, 5. Ավիացիոն միակցիչ (երկրորդական կառավարում), 6. Ձեռքով գործող բռնակ, 7. Հողանցման տերմինալ, 8. Հենասյուների ամրացման բրա, 9. Աղեղային խցիկ:

ZW20-12F-ն ունի ակոմպակտ, թեթև դիզայնորը տեղադրվում է անմիջապես բետոնե ձողերի վրա: Այնավիացիոն միակցիչհեշտացնում է դաշտային լարերը անջատիչի և խելացի կարգավորիչի միջև՝ զգալիորեն նվազեցնելով տեղադրման ժամանակը՝ համեմատած ավանդական տերմինալային բլոկների հետ:

🏭 Ինչու՞ Anqiang Power: – Ձեր հուսալի գործընկերը բացօթյա անջատիչների համար

Գործարանային ուղիղ– Միջնորդ չկա, ավելի լավ գին և ժամկետ (15-25 օր):
Փորձարկված տեսակը– GB/T 1984, IEC 62271-100, լիովին վավերացված:
Անհատականացումը պատրաստ է- Վերահսկիչի ինտեգրում, հատուկ ընթացիկ վարկանիշներ, OEM բրենդինգ:
Համաշխարհային հղումներ- Մատակարարվում է Հարավարևելյան Ասիա, Մերձավոր Արևելք, Աֆրիկա, Հարավային Ամերիկա:

📌 Իրական նախագծի հղումներ.

✅ Ինդոնեզիա– ZW20-12F-ի 500+ միավոր, որոնք տեղակայվել են Ջավայի և Սումատրայի գյուղական էլեկտրիֆիկացման նախագծում (2023–2025):

✅ Ֆիլիպիններ– ZW20-12F-ի 300 հավաքածու՝ ավտոմատ վերադասավորիչ կարգավորիչներով, որոնք մատակարարվում են NGCP-ին՝ 10 կՎ սնուցող ավտոմատացման արդիականացման համար:

Հաճախակի տրվող հարցեր

Q1: Ո՞րն է տարբերությունը ZW20-12F-ի և ավանդական բացօթյա անջատիչների միջև:
A: ZW20-12F-ն ունի SF6 գազի զրոյական ճնշման դիզայն (անվտանգ և էկոլոգիապես մաքուր), ավիացիոն միակցիչ՝ վերահսկիչի հեշտ ինտեգրման համար և սպասարկումից զերծ կնքված կառուցվածք: Ավանդական անջատիչները պահանջում են պարբերական սպասարկում և ունեն ավելի բարդ լարեր:

Q2. Կարո՞ղ է այս անջատիչը օգտագործել ավտոմատ վերադասավորիչի հետ:
A: Այո: ZW20-12F-ը նախատեսված է բաշխման ավտոմատացման համար: Երբ զուգակցվում է վերականգնող կարգավորիչի հետ, այն աջակցում է անսարքությունների ավտոմատ մաքրմանը և բազմակի վերափակման հաջորդականություններին (Բացել - 0.3 վրկ - փակել - 180 - բաց - փակել):

Q3: Որքա՞ն է ZW20-12F-ի մեխանիկական կյանքը:
A: 10,000 մեխանիկական գործողություններ նորմալ սպասարկման պայմաններում՝ շնորհիվ ամուր զսպանակ գործող մեխանիզմի և կնքված վակուումային ընդհատիչի:

Q4. Արդյո՞ք անջատիչը սպասարկում չի պահանջում: Ի՞նչ է դա նշանակում։
A: Այո: SF6 գազը կնքվում է զրոյական չափիչ ճնշման տակ՝ վերացնելով գազի պարբերական լիցքավորման անհրաժեշտությունը: Վակուումային անջատիչը չի պահանջում կոնտակտային սպասարկում: Սա զգալիորեն նվազեցնում է գործառնական ծախսերը:

Q5: Դուք տրամադրո՞ւմ եք OEM/ODM ծառայություն:
A: Բացարձակապես: Մենք առաջարկում ենք հատուկ բրենդինգ, հատուկ ընթացիկ վարկանիշային կոնֆիգուրացիաներ և վերահսկիչի ինտեգրում: Նախաարտադրական նմուշները հասանելի են 7-10 օր տևողությամբ:
