27,5 կՎ բացօթյա բարձր լարման անջատիչ

Model:ZW7--27.5

27,5 կՎ բացօթյա բարձր լարման անջատիչը էլեկտրակայանի անջատիչ սարք է, որն ինքնուրույն մշակվել է Anqiang Power-ի կողմից: Օգտագործվում է 50 Հց հաճախականությամբ և 27,5 կՎ լարման եռաֆազ հոսանքի հոսանքի համակարգերում, բեռնվածության հոսանքը միացնելու և անջատելու, գերբեռնված հոսանքի և կարճ միացման հոսանքի համար։ Մենք կարող ենք նաև հարմարեցնել այն ըստ օգտագործողի անվանական լարման պարամետրերի:

Ուղարկել հարցում

ապրանքի նկարագրությունը

27,5 կՎ արտաքին բարձր լարման անջատիչ (մոդել՝ ZW7-27.5) բարձր արդյունավետությամբ բացօթյա վակուումային անջատիչ է, որը նախատեսված է երկաթուղային քարշիչ ուժային համակարգերի, ենթակայանների, կոմունալ բաշխիչ ցանցերի և արդյունաբերական էներգիայի օգտագործման համար: Հագեցված է բարձրորակ վակուումային ընդհատիչով և առանց սպասարկման մեխանիզմով, այն ապահովում է հուսալի միացում, պաշտպանություն գերծանրաբեռնվածությունից և կարճ միացման ընդհատում միջին լարման էլեկտրական համակարգերի համար:

Նախագծված երկարատև բացօթյա աշխատանքի համար, անջատիչն առաջարկում է գերազանց մեկուսացման արդյունավետություն, բարձր ճեղքման հզորություն և մեխանիկական ակնառու ամրություն: Ստանդարտ լարման գնահատականները ներառում են 24 կՎ, 27,5 կՎ, 33 կՎ և 40,5 կՎ, մինչդեռ հարմարեցված կոնֆիգուրացիաները հասանելի են ծրագրի հատուկ պահանջներին, գծագրերին և տեխնիկական բնութագրերին համապատասխանելու համար:

ZW7 շարքը համատեղում է կոմպակտ կառուցվածքը, հուսալի շահագործումը և ճկուն հարմարեցումը, ինչը դարձնում է այն իդեալական լուծում երկաթուղու էլեկտրաֆիկացման նախագծերի, կոմունալ ենթակայանների, վերականգնվող էներգիայի համակարգերի և արդյունաբերական բաշխման ցանցերի համար, որոնք պահանջում են անվտանգ և արդյունավետ էներգիայի պաշտպանություն:

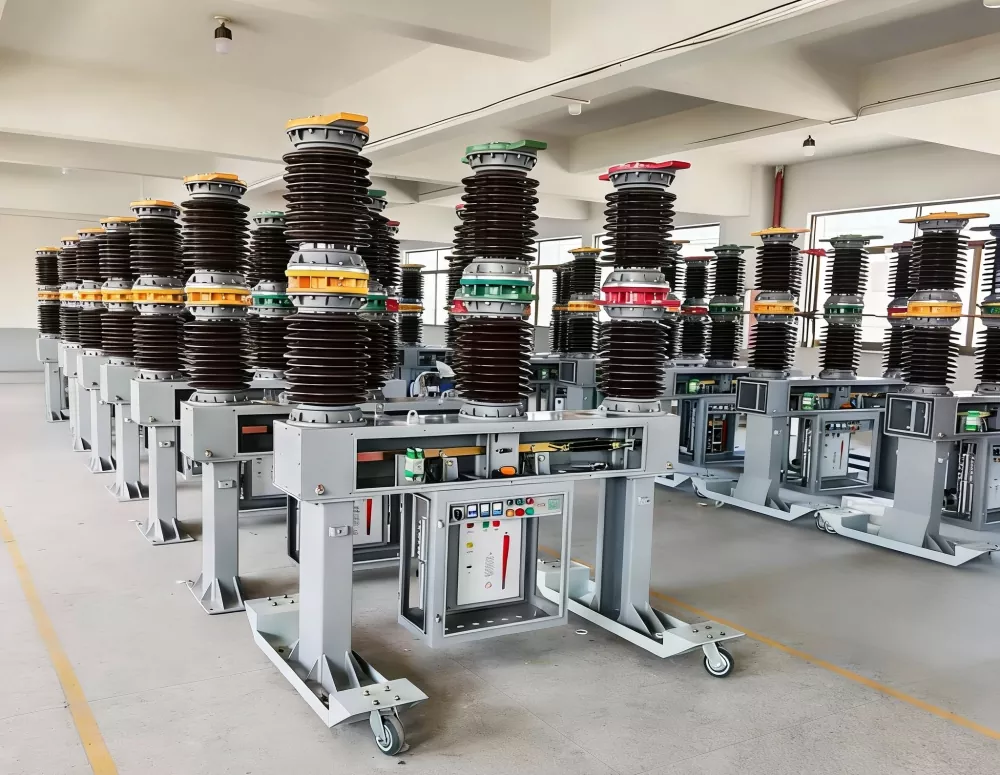

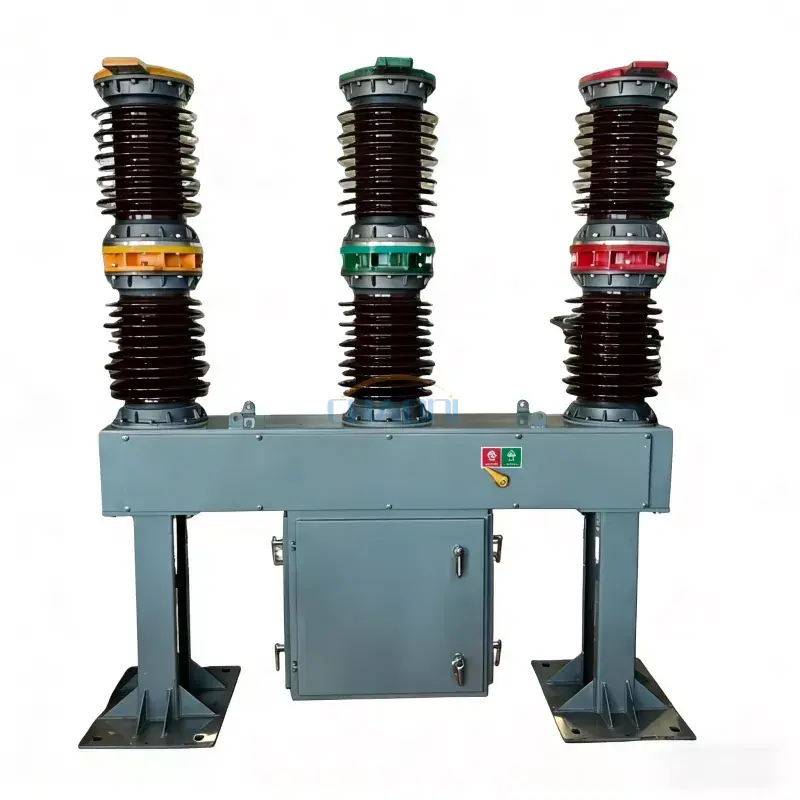

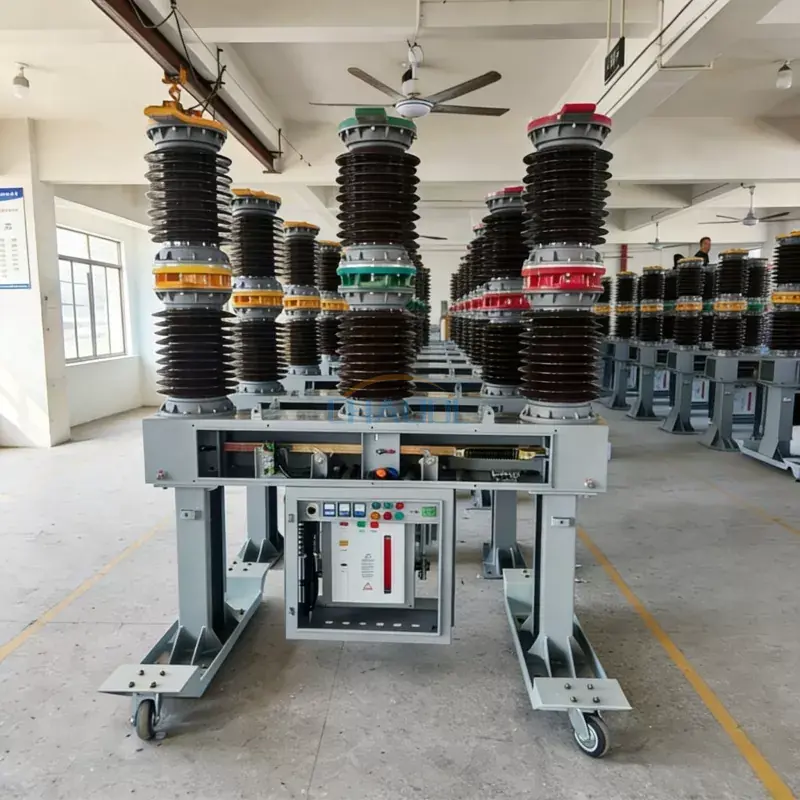

Ապրանքի հավաքման լուսանկարներ

27.5kV Outdoor High Voltage Circuit Breaker

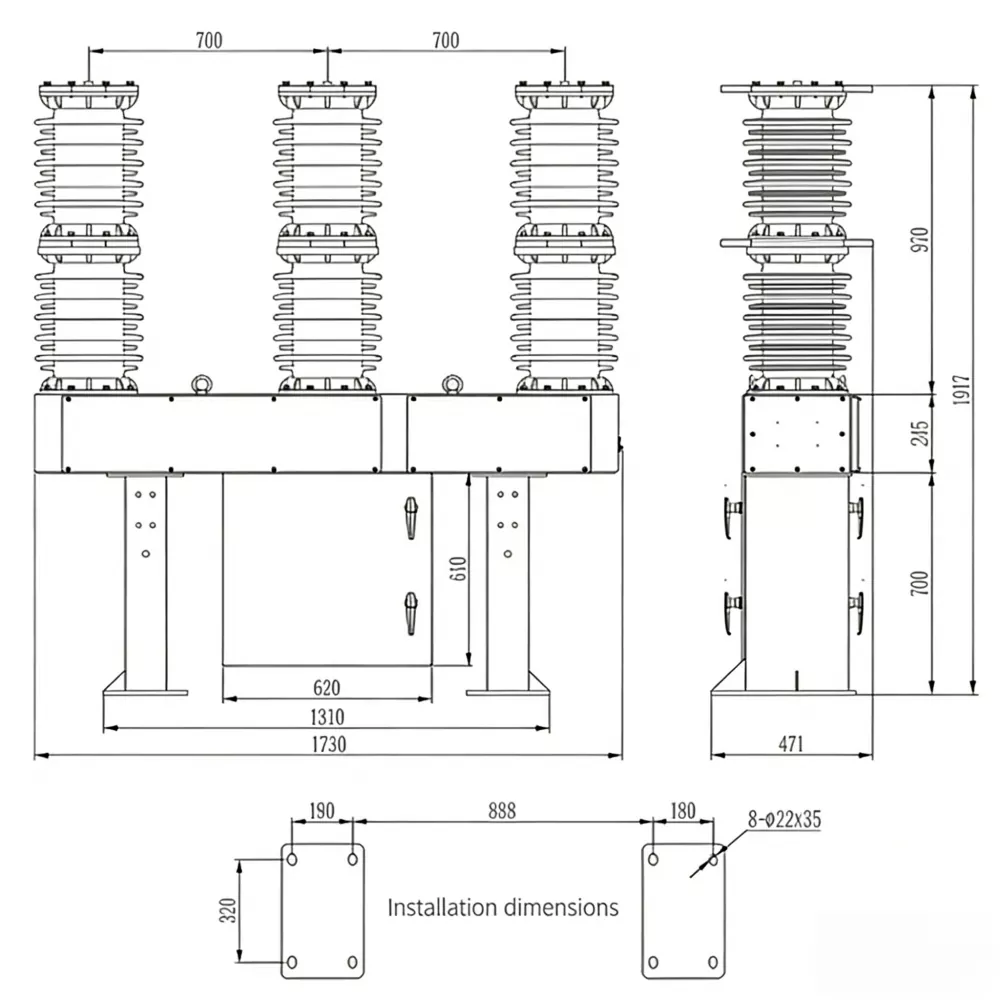

Ապրանքի չափերի դիագրամ

27.5kV Outdoor High Voltage Circuit Breaker Dimensions

Ապրանքի առանձնահատկությունները

Վակուումային ընդհատման առաջադեմ տեխնոլոգիան ապահովում է աղեղների արագ մարում և անսարքության հուսալի մեկուսացում:
Սպասարկումից զերծ զսպանակային մեխանիզմը նվազեցնում է գործառնական ծախսերը և բարելավում երկարաժամկետ հուսալիությունը:
Հասանելի է մի քանի լարման վարկանիշներով, ներառյալ 24 կՎ, 27,5 կՎ, 33 կՎ և 40,5 կՎ:
Կարճ միացումն անջատելու բարձր հզորություն մինչև 31,5 կԱ՝ պահանջկոտ էներգիայի բաշխման ծրագրերի համար:
Կոմպակտ արտաքին դիզայն՝ գերազանց դիմադրությամբ խոնավության, աղտոտման և եղանակային կոշտ պայմանների:
Աջակցում է հարմարեցված կառուցվածքային դիզայնին, մոնտաժային չափերին և էլեկտրական պարամետրերին՝ ըստ հաճախորդի գծագրերի:
Մինչև 10000 գործողությունների երկար մեխանիկական կյանքը ապահովում է հուսալի կատարում սարքավորումների ողջ կյանքի ընթացքում:
Հարմար է հեռահար շահագործման և ժամանակակից ենթակայանների ավտոմատացման համակարգերի հետ ինտեգրվելու համար:

Տեխնիկական պարամետրեր

Նյութ	Հստակեցում
Գնահատված լարումը	24 / 27,5 / 33 / 40,5 կՎ
Կայծակի իմպուլսի դիմակայել լարման	185 կՎ
Գնահատված ընթացիկ	1250A / 1600A / 2000A
Գնահատված կարճ միացման ընդհատման հոսանք	20 / 25 / 31,5 կԱ
Գնահատված գործառնական հաջորդականությունը	O-0.3s-CO-180s-CO
Կարճ միացման անջատման գնահատված գործողություններ	12 անգամ
Գնահատված գագաթնակետին դիմակայելու հոսանք	50 / 63 / 80 կԱ
Գնահատված կարճաժամկետ դիմացկուն հոսանք	20 / 25 / 31,5 կԱ
Գնահատված կարճաժամկետ տեւողություն	4 վրկ
Միջին բացման արագություն	1,5 ± 0,2 մ/վ
Փակման միջին արագություն	0,7 ± 0,2 մ/վ
Կապ Bounce Time-ի հետ	≤2 ms
Փակման ժամանակ	≤150 մս
Բացման ժամը	≤60 մս
Մեխանիկական կյանք	10000 անգամ
Գնահատված գործառնական լարումը	DC220V / DC110V / DC24V
Օժանդակ շղթայի լարումը	AC220V / AC110V / AC24V
Թույլատրելի կոնտակտային հագուստ	3 մմ

Դիմումներ

Այն27,5 կՎ բացօթյա բարձր լարման անջատիչլայնորեն կիրառվում է միջին լարման էներգահամակարգերում, որոնք պահանջում են հուսալի միացում, պաշտպանություն և կառավարում։

Երկաթուղու քարշային ենթակայաններ
Երկաթուղու վերգետնյա հոսքային էներգիայի մատակարարման համակարգեր
Կոմունալ էլեկտրաէներգիայի բաշխման ցանցեր
Էլեկտրական ենթակայաններ
Արդյունաբերական էներգիայի բաշխման համակարգեր
Քամու և արևային էներգիայի նախագծեր
Հանքարդյունաբերական և ծանր արդյունաբերական օբյեկտներ
Քաղաքային և գյուղական էլեկտրական ենթակառուցվածքներ

Աշխատանքային սկզբունք

27,5 կՎ լարման արտաքին բարձր լարման անջատիչն օգտագործում է կնքված վակուումային անջատիչ՝ անջատման աշխատանքների ժամանակ առաջացած էլեկտրական աղեղները մարելու համար: Երբ անսարքություն է առաջանում, գործող մեխանիզմը արագորեն բաժանում է կոնտակտները՝ թույլ տալով վակուումային խցիկին արդյունավետորեն ընդհատել անսարքության հոսանքը՝ առանց մեկուսիչ յուղի կամ SF6 գազի օգտագործման: Այս դիզայնը նվազագույնի է հասցնում պահպանման պահանջները՝ միաժամանակ ապահովելով բարձր դիէլեկտրական ուժ, միացման գերազանց կատարողականություն և երկար սպասարկման ժամկետ:

Դրա մոդուլային կառուցվածքը նաև աջակցում է հարմարեցված լարման գնահատականներին, գործառնական մեխանիզմներին, մեկուսացման կոնֆիգուրացիաներին և տեղադրման չափերին՝ բավարարելու տարբեր կոմունալ և երկաթուղային նախագծերի պահանջներն ամբողջ աշխարհում:

Հաճախակի տրվող հարցեր

Ինչի համար է օգտագործվում 27,5 կՎ արտաքին բարձր լարման անջատիչը:

Այն նախատեսված է պաշտպանելու և կառավարելու միջին լարման էլեկտրական համակարգերը՝ ընդհատելով բեռնվածքի հոսանքները, գերբեռնվածությունը և կարճ միացման անսարքությունները երկաթուղային, կոմունալ և արդյունաբերական էլեկտրացանցերում:

Ինչու՞ օգտագործել վակուումային անջատիչ նավթային անջատիչի փոխարեն:

Վակուումային անջատիչներն առաջարկում են աղեղի ավելի արագ մարում, ավելի երկար սպասարկման ժամկետ, սպասարկման ավելի ցածր պահանջներ, բարելավված բնապահպանական կատարում և գործառնական ավելի բարձր հուսալիություն:

Կարո՞ղ է անջատիչը հարմարեցնել:

Այո՛։ Լարման գնահատականները, մոնտաժային կառույցները, գործառնական մեխանիզմները, մեկուսացման կոնֆիգուրացիաները և այլ տեխնիկական պարամետրերը կարող են հարմարեցվել ըստ նախագծի գծագրերի և հաճախորդի բնութագրերի:

Ո՞ր ոլորտներն են սովորաբար օգտագործում այս անջատիչը:

Այն լայնորեն օգտագործվում է երկաթուղու էլեկտրաֆիկացման, կոմունալ ենթակայանների, վերականգնվող էներգիայի նախագծերի, արդյունաբերական էներգիայի բաշխման, հանքարդյունաբերության և ենթակառուցվածքների շինարարության մեջ:

Թեժ պիտակներ: 27,5 կՎ արտաքին բարձր լարման անջատիչ, բացօթյա բարձր լարման անջատիչ, 27,5 կՎ անջատիչ
