17.5KV ֆիքսված տիպի փակ անջատիչ

Model:ZN63A(VS1)-17.5

Anqiang Power-ը չինական գործարան է, որը մասնագիտացած է 17,5 կՎ ֆիքսված տիպի փակ անջատիչների մեջ, մոդել ZN63(VS1)-17,5: Այս անջատիչները սովորաբար տեղադրվում են 12 ԿՎ կամ 17,5 ԿՎ անվանական լարման փակ անջատիչներում, որոնք աշխատում են եռաֆազ AC հոսանքի վրա՝ 50-60 Հց անվանական հաճախականությամբ: Ապրանքի բնութագրերը և կիրառման սցենարները կարող են հարմարեցվել ըստ հաճախորդի պահանջների:

Ուղարկել հարցում

ապրանքի նկարագրությունը

17,5 ԿՎ ֆիքսված տիպի փակ անջատիչն ընդունում է ՄԿՈՒ գործառնական մեխանիզմի և անջատիչի ինտեգրված դիզայնը: Որոշ հիմնական սխեմաներ կարող են օգտագործել լիովին կնքված սյուներ՝ հասնելու փոքրացման, բարձր հուսալիության և անջատիչի առանց սպասարկման աշխատանքի: Այս անջատիչը սովորաբար օգտագործվում է մետաղական ծածկույթով հանվող անջատիչ սարքերում և կարող է օգտագործվել նաև XGN տուփի տիպի ֆիքսված ներքին AC մետաղով փակվող անջատիչների մեջ:

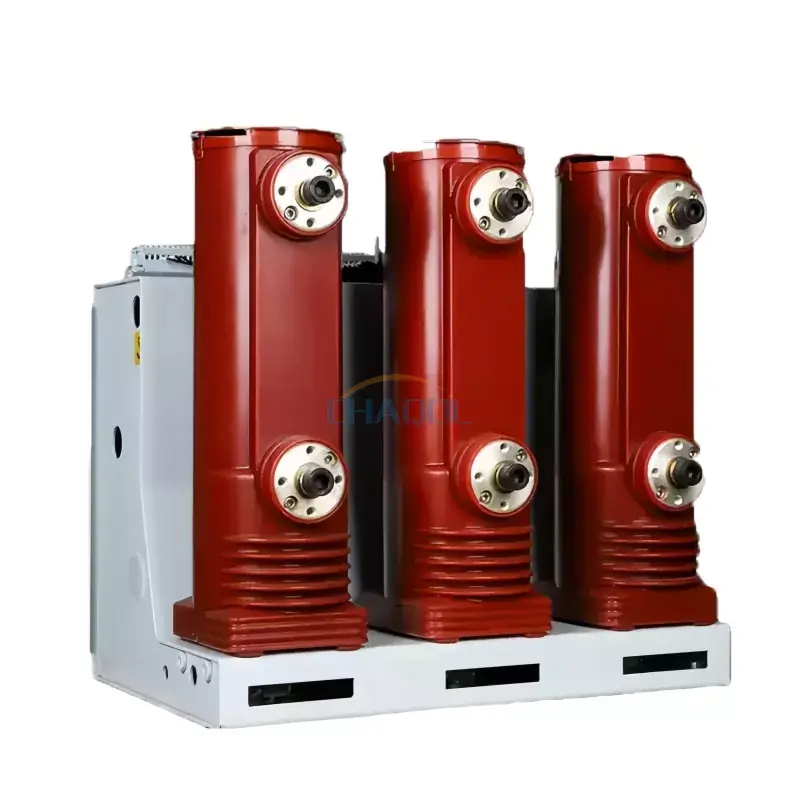

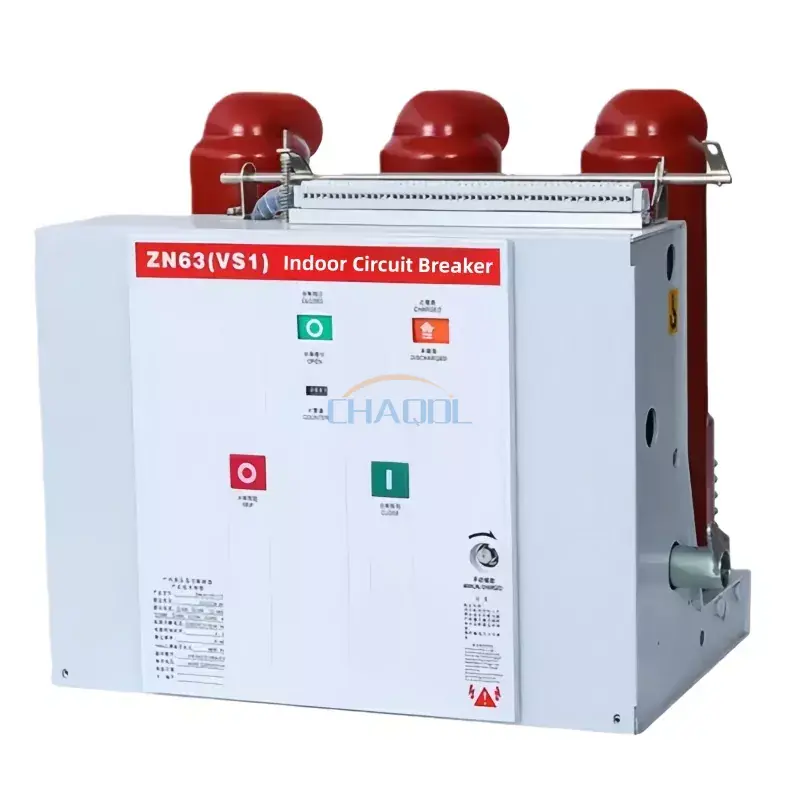

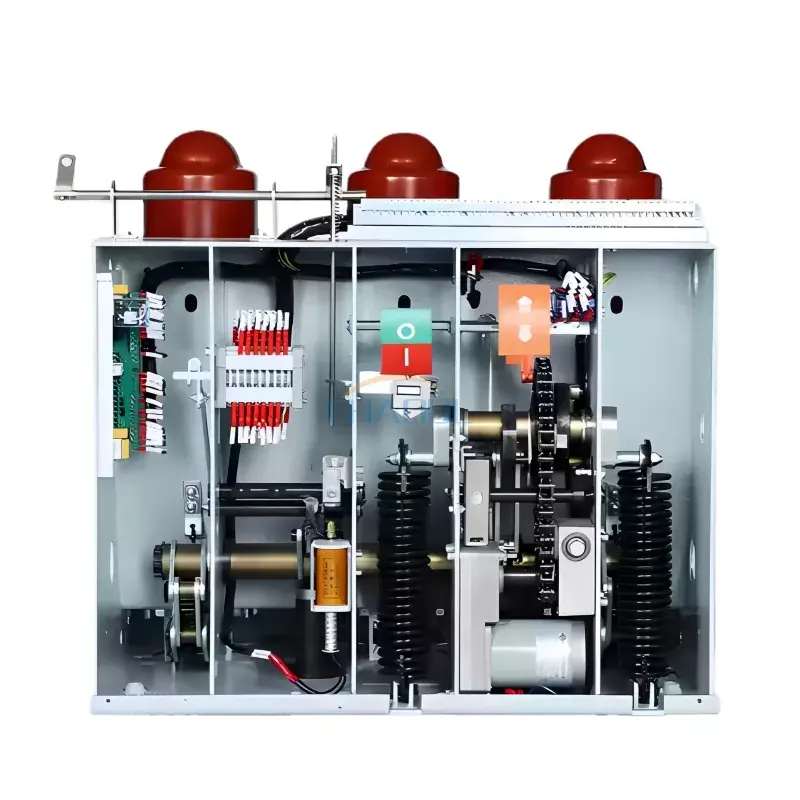

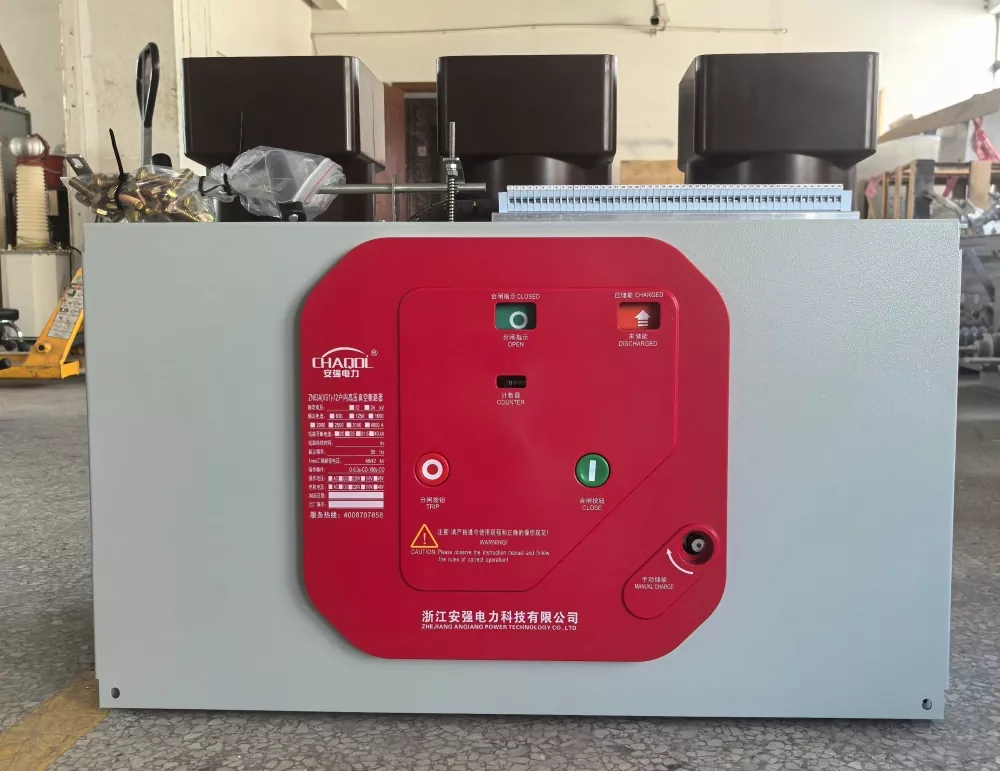

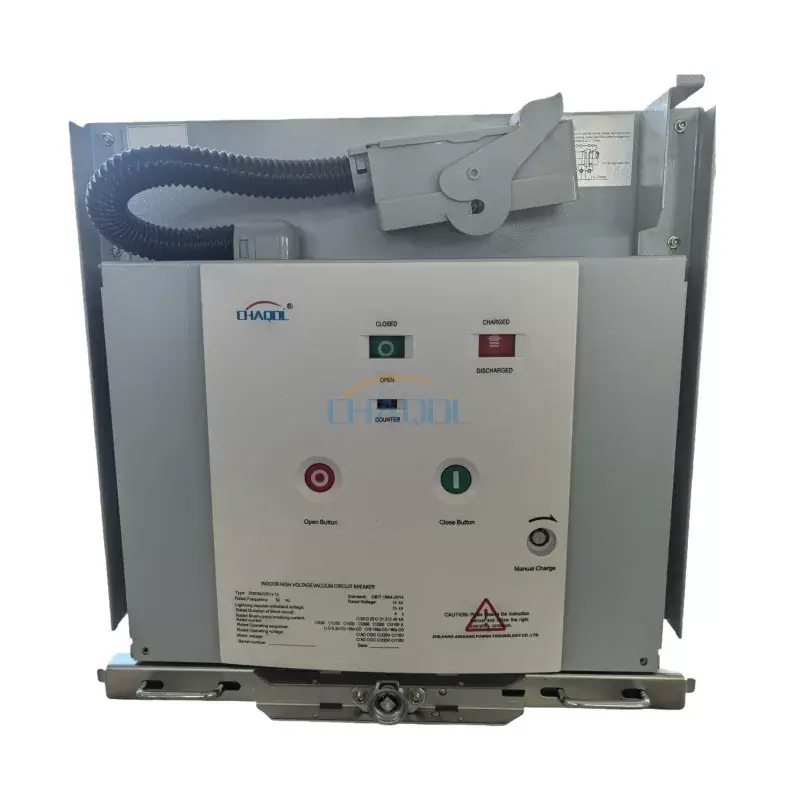

Իրական արտադրանքի լուսանկարներ

17.5KV Fixed Type Indoor Circuit Breaker

Տեխնիկական պարամետրեր

Գնահատված լարումը	12/17,5ԿՎ
Գնահատված հաճախականությունը	50 Հց
Գնահատված կայծակնային իմպուլսի դիմացկուն լարման (գագաթնակետային արժեք)	75 կՎ
Գնահատված կարճաժամկետ էներգիայի հաճախականության դիմացկուն լարման (1 րոպե)	42 կՎ
Գնահատված հոսանք	630/1250Ա
Գնահատված կարճ միացման ընդհատման հոսանքը	20/25 կԱ
Գնահատված գործառնական հաջորդականությունը	O~0.3s-CO-180s-CO
Գնահատված մեկ/հետևից ետ կոնդենսատորային բանկային ընդմիջման հոսանքը	630/400Ա
Կարճ միացման անջատման գնահատված հոսանքը և ընդհատման գործողությունների քանակը	30 անգամ
Փակման ժամանակը	35-70 մս
Բացման ժամանակը (անջատիչի)	20-50 մս
Մեխանիկական կյանք	10000 անգամ
Էներգիայի պահպանման գնահատված հզորությունը և աշխատանքային լարումը	AC220/110 DC220/110
Եռաֆազ միացումն ու անջատումը միաժամանակյա չէ։	≤ 2 ms
Հիմնական էլեկտրական շղթայի դիմադրություն	≤ 50(630A)≤45(1250A)

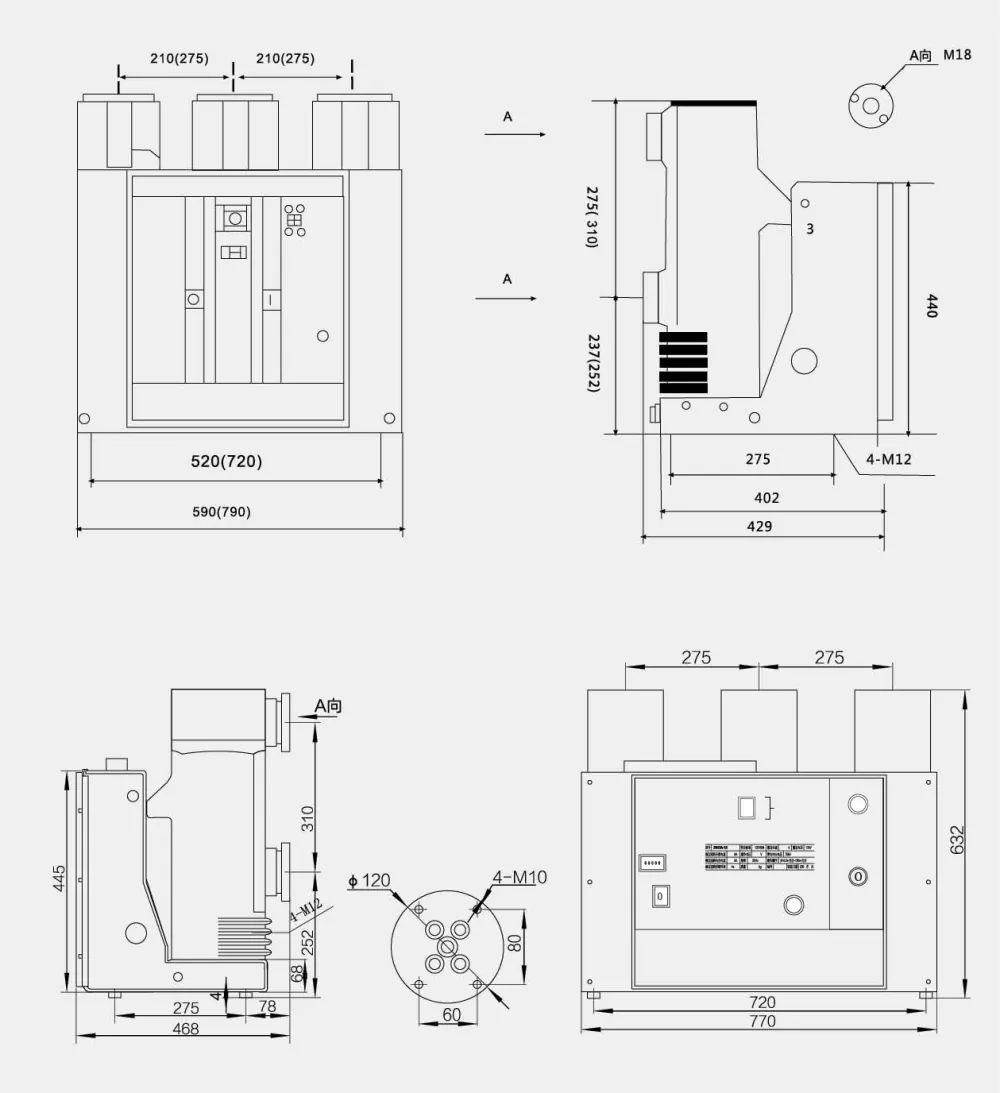

Ապրանքի չափերի դիագրամ

17.5KV Fixed Type Indoor Circuit Breaker

Գործառնական միջավայր

1. Օպերացիոն ջերմաստիճանը՝ -10℃-ից 40℃ (պահումը և տեղափոխումը թույլատրվում է -30℃)

2. Բարձրությունը՝ 1000մ-ից ոչ ավելի

3. Հարաբերական խոնավությունը՝ միջին օրական 95%-ը չգերազանցող

4. 17,5 կՎ ֆիքսված տիպի փակ անջատիչը հարմար է 8 բալից չգերազանցող սեյսմիկ ինտենսիվության վայրերի համար և զերծ է հրդեհից, պայթյունից, քիմիական կոռոզիայից և ուժեղ թրթռումներից: Հարմար է սեյսմիկ ինտենսիվությամբ, որը չի գերազանցում հրդեհից, 8 բալ, կոռոզիայից և ուժեղ թրթռումից:
