12KV արտաքին անջատիչ անջատիչ

Model:GW9-12

Anqiang Power-ի 12 կՎ արտաքին անջատիչ անջատիչը կարող է օգտագործվել եռաֆազ գծային համակարգերում միաֆազ շահագործման համար: Սա միաբևեռ բարձր լարման անջատիչ սարք է, որն ընդհանուր առմամբ օգտագործվում է բացօթյա 12 կՎ էլեկտրացանցերում՝ առանց բեռի պայմաններում սխեմաները բացելու և փակելու համար: Այն առանձնանում է ֆիքսված ձգվող կեռիկով և ինքնափակման մեխանիզմով և շահագործվում է մեկուսացված կեռիկով ճկուն և հուսալի շահագործման համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

12KV արտաքին անջատիչ անջատիչնախատեսված է առանց բեռի պայմաններում միջին լարման էներգահամակարգերի հուսալի մեկուսացման համար: Այն ընդունում է միակողմանի ուղղահայաց կառուցվածք՝ կայուն մեխանիկական կատարողականությամբ և բացման հստակ հեռավորությամբ՝ ապահովելով բաշխիչ գծերի և ենթակայանների անվտանգ սպասարկում և ստուգում:

Արտաքին անջատիչների այս շարքը լայնորեն կիրառվում է 10կՎ–15կՎ հոսանքի ցանցերում։ Կառույցը միավորում է կոշտ հիմքի շրջանակը, բարձր ամրության աջակցության մեկուսիչները և դանակի տիպի հաղորդիչ սայրի համակարգ: Ուժեղացված ինքնափակման մեխանիզմով այն ապահովում է կայուն աշխատանք նույնիսկ ուժեղ քամու, աղտոտվածության և ջերմաստիճանի տատանումների դեպքում:

Կառուցվածքային առավելություններ

Մեկ ընդմիջման ուղղահայաց բացման դիզայն՝ հստակ մեխանիկական գործողությամբ
Դանակ-անջատիչ կոնտակտային համակարգ էլեկտրական հուսալի բաժանման համար
Պատահական շահագործումը կանխելու համար ինքնափակվող կառուցվածք
Հակաաղտոտման մեկուսացման դիզայն կոշտ բացօթյա միջավայրերի համար
Ընտրովի կոնֆիգուրացիաներ տարբեր ընթացիկ վարկանիշների և տեղադրման կարիքների համար

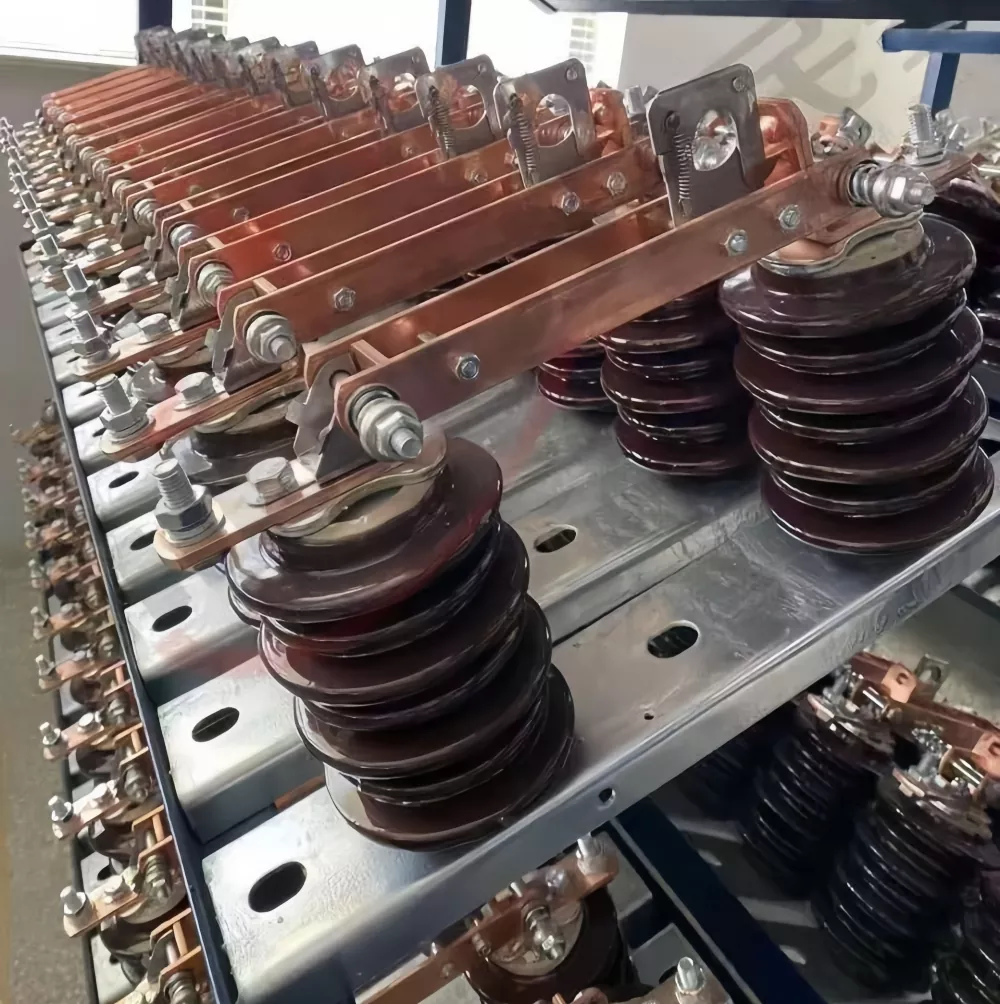

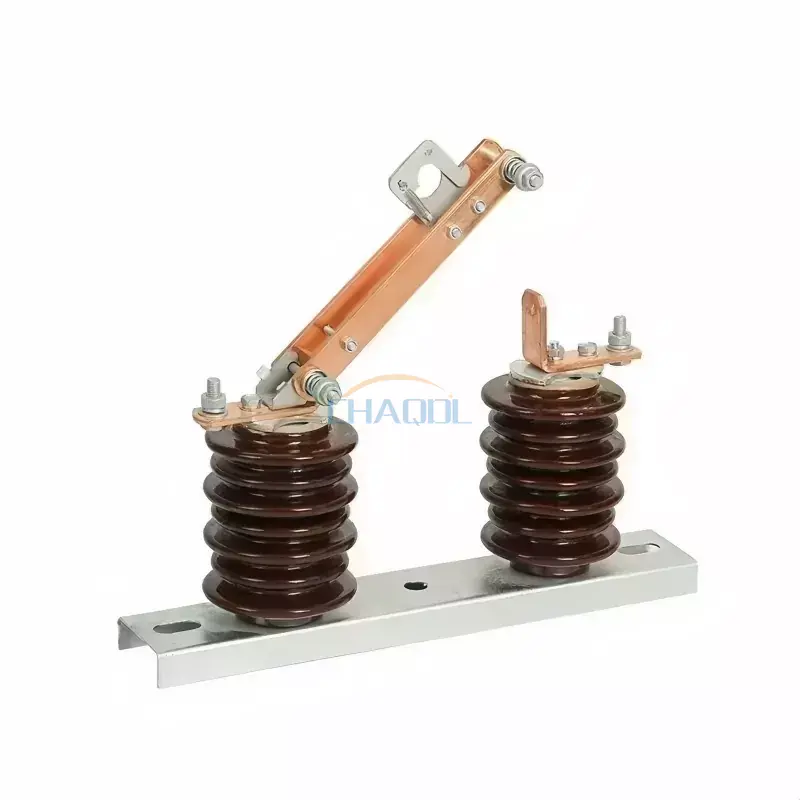

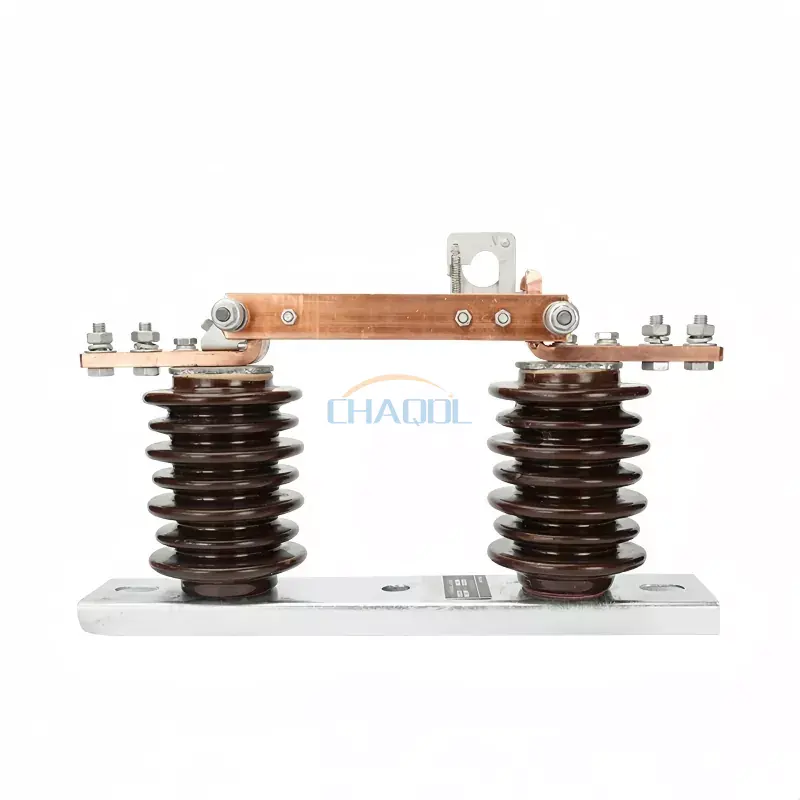

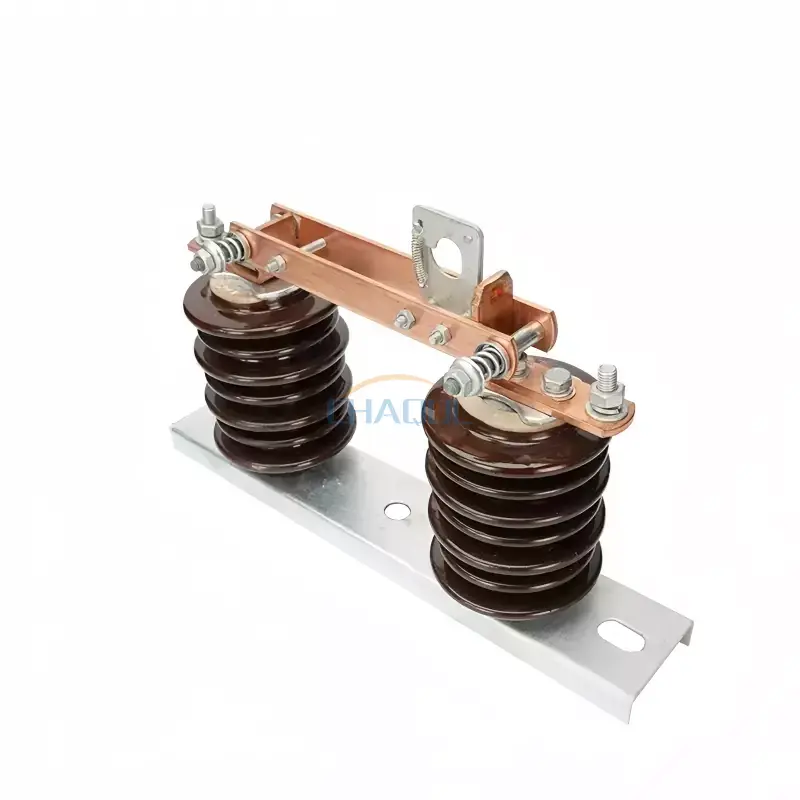

Ապրանքի լուսանկարներ

12KV Outdoor Disconnecting Switch

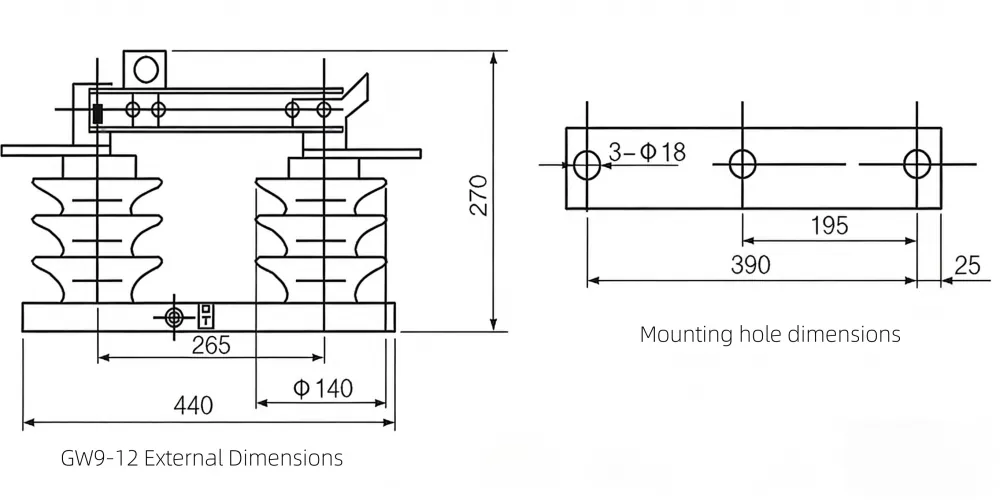

Ապրանքի չափերի դիագրամ

12KV Outdoor Disconnecting Switch Dimensions Diagram

Տեխնիկական պարամետրեր

Ծրագրի անվանումը		Պարամետրի արժեքը
Գնահատված լարումը		10 կՎ	15 կՎ
Առավելագույն աշխատանքային լարումը		12 կվ	17,5 կՎ
Մեկուսացման գնահատված մակարդակը	1 րոպե հզորության հաճախականությունը դիմակայել լարման	42/48 կՎ	55/65 ԿՎ
	Կայծակնային իմպուլսը դիմակայում է լարմանը	75/85 ԿՎ	105/120 ԿՎ
Գնահատված հաճախականությունը		50 Հց
Գնահատված հոսանք		200/400Ա	630/1250Ա
4s գնահատված կարճաժամկետ դիմացկուն հոսանք		6.3/12.5կԱ	20/31,5կԱ
Սողունի հեռավորությունը		300 մմ	380 մմ
Մեխանիկական կյանք		2000 անգամ
Գնահատված գագաթնակետին դիմակայելու հոսանք		16/31,5կԱ		50/80 կԱ

Աշխատանքային սկզբունք

Գործող մեխանիզմը այս12KV արտաքին անջատիչ անջատիչհիմնված է ձեռքով մեկուսիչ կեռիկի վրա: Գործողության ընթացքում կեռիկի փայտիկը միացնում է կողպման սարքը, շարժելով պտտվող լիսեռը և հաղորդիչ սայրը: Բացելիս ինքնափակման մեխանիզմը բաց է թողնվում, ինչը թույլ է տալիս սայրին պտտել լիովին մեկուսացված դիրքի: Փակման ժամանակ մեխանիզմը նորից միանում է և ավտոմատ կերպով կողպվում՝ ապահովելով շփման կայուն ճնշում և ապահով էլեկտրական շարունակականություն, երբ պահանջվում է:

Դիզայնը ապահովում է հստակ տարանջատում կենդանի և մեկուսացված վիճակների միջև՝ նվազեցնելով գործառնական ռիսկը և բարելավելով սպասարկման անվտանգությունը բաշխիչ օպերատորների համար:

Կիրառման սցենարներ

10կՎ և 15կՎ բաշխիչ ցանցեր
Քաղաքային և գյուղական ենթակայաններ
Արդյունաբերական էներգիայի մեկուսացման համակարգեր
Օդային գծերի սպասարկման բաժիններ
Վերականգնվող էներգիայի ցանցի միացման կետեր

Համեմատություն նմանատիպ ապրանքների հետ

Նյութ	Մեր 12 կՎ լարման արտաքին անջատիչ անջատիչը	Ստանդարտ շուկայական արտադրանք
Կառուցվածք	Միանգամյա ուղղահայաց բացվածք՝ ամրացված կողպման համակարգով	Հիմնական ուղղահայաց կառուցվածք առանց ամրացված կողպեքի
Մեկուսացման կատարումը	Հակաաղտոտող մեկուսիչներ՝ օպտիմիզացված կոշտ միջավայրերի համար	Ստանդարտ ճենապակյա մեկուսացում
Գործողության անվտանգություն	Ինքնափակման մեխանիզմը կանխում է պատահական անցումը	Ձեռքով կողպեք առանց երկրորդական պաշտպանության
Ծառայության ժամկետը	2000+ մեխանիկական գործողություններ	Ցածր ցիկլի դիմացկունություն
Պահպանման պահանջ	Ցածր սպասարկման դիզայն՝ կոռոզիոն դիմադրությամբ	Պահանջվում է հաճախակի սպասարկում

ՀՏՀ

1. Ո՞րն է այս անջատիչի հիմնական գործառույթը:

Այն օգտագործվում է 10կՎ–15կՎ հզորությամբ էներգահամակարգերում էլեկտրական սխեմաները մեկուսացնելու համար, երբ առկա է լարման, բայց առանց բեռնվածքի հոսանք՝ ապահովելով սարքավորումների և էլեկտրահաղորդման գծերի անվտանգ սպասարկում և ստուգում։

2. Հնարավո՞ր է 12 կՎ լարման արտաքին անջատիչ անջատիչը գործարկել բեռի տակ:

Ոչ: Այս տեսակի անջատիչները նախատեսված են միայն առանց բեռի շահագործման համար: Բեռի տակ անցումը կարող է վնասել կոնտակտները և խախտել համակարգի անվտանգությունը:

3. Ի՞նչ միջավայրերի համար է այն հարմար:

Արտադրանքը նախատեսված է բացօթյա ենթակայանների, արդյունաբերական բաշխման համակարգերի և բարձր աղտոտվածության, խոնավության կամ ջերմաստիճանի տատանումներ ունեցող տարածքների համար:

4. Գործողության ի՞նչ մեթոդներ կան:

Այն աջակցում է ինչպես ձեռքով, այնպես էլ մեկուսիչ կեռիկի միջոցով, այնպես էլ կամընտիր շարժիչով շահագործումը՝ կախված նախագծի պահանջներից:

5. Ինչպե՞ս է այն ապահովում անվտանգ շահագործումը:

Ներքին ինքնափակման մեխանիզմը և հստակ մեխանիկական մեկուսացման կառուցվածքը օգնում են կանխել պատահական անջատումը, բարելավելով գործառնական անվտանգությունը և հուսալիությունը:

6. Ի՞նչ սպասարկում է պահանջվում:

Առաջարկվում է կոնտակտների, մեկուսացման մակերեսների և մեխանիկական հոդերի պարբերական ստուգում: Դիզայնը նվազեցնում է սպասարկման հաճախականությունը նորմալ աշխատանքային պայմաններում:

Թեժ պիտակներ: 12KV արտաքին անջատիչ անջատիչ, բարձր լարման անջատիչ, բացօթյա էլեկտրական անջատիչ
