Ներքին բարձր լարման անջատման անջատիչ

Model:GN19-12

Anqiang Power-ը ներքին բարձր լարման անջատիչի չինական արտադրող է: Այս բարձրավոլտ անջատիչ անջատիչը փակ տիպ է, որը հիմնականում օգտագործվում է 12 ԿՎ անվանական լարման և 50 Հց կամ պակաս փոփոխական հոսանքի հաճախականությամբ էներգահամակարգերում, լարման տակ, բայց առանց բեռի հոսանքը միացնելու համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Anqiang Power-ը արտադրում է հուսալիՆերքին բարձր լարման անջատման անջատիչնախագծված է 12 կՎ բաշխիչ համակարգերում անվտանգ մեկուսացման և շղթայի բաժանման համար: GN19 շարքը լայնորեն կիրառվում է փակ անջատիչների սենյակներում, ենթակայաններում և արդյունաբերական էներգիայի կառավարման կաբինետներում, որտեղ տեսանելի անջատում և շահագործման անվտանգություն է պահանջվում: Նրա եռաբևեռ կառուցվածքը ապահովում է համաժամանակյա շահագործում և կայուն մեխանիկական կատարում կրկնվող միացման պայմաններում:

Սարքը կառուցված է կոշտ հիմքի շրջանակով, պտտվող լիսեռի մեխանիզմով, ճենապակյա փակուղային մեկուսիչներով և բարձր հաղորդունակությամբ պղնձե անջատիչ շեղբերով: Յուրաքանչյուր բաղադրիչ նախագծված է կայուն շփման ճնշումը պահպանելու և շահագործման ընթացքում էլեկտրական դիմադրությունը նվազագույնի հասցնելու համար՝ ապահովելով երկար սպասարկման ժամկետ և միջին լարման ցանցերում միացման հուսալի կատարում:

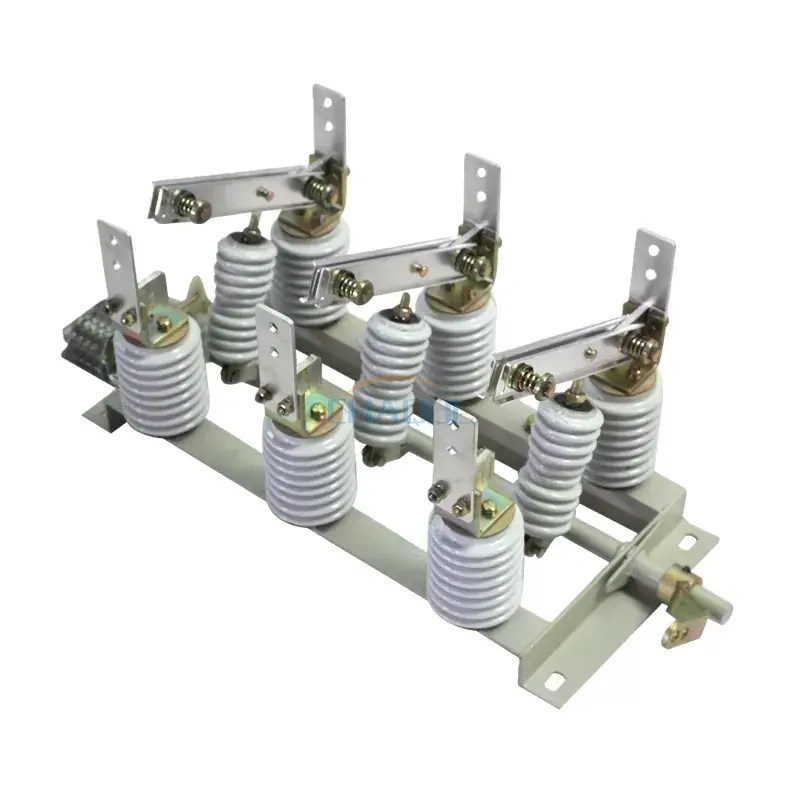

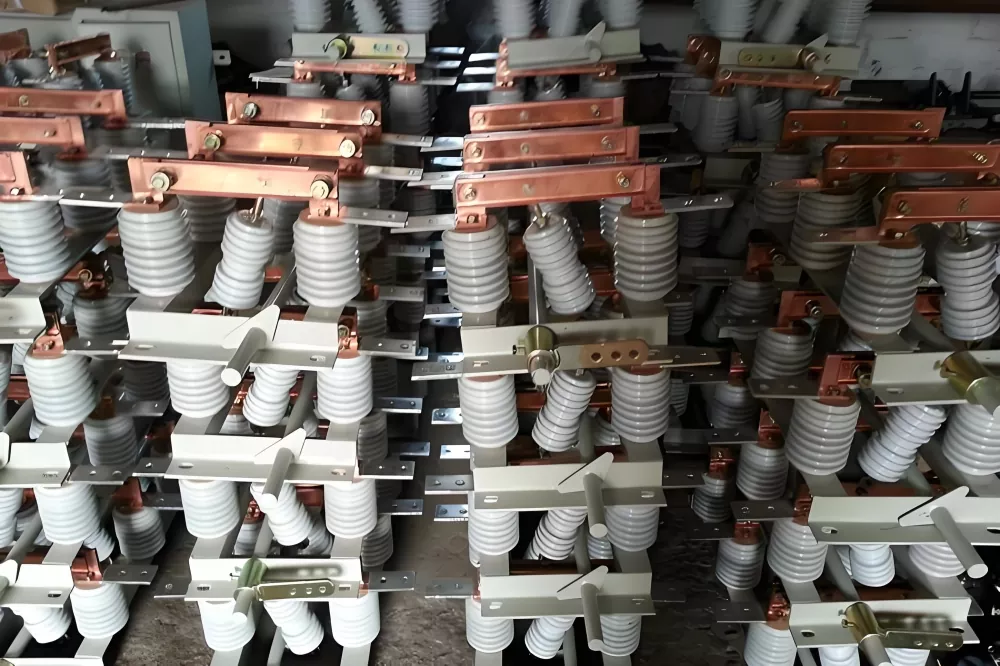

Ապրանքի լուսանկարներ

Indoor High Voltage Disconnect Switch

Կառուցվածքային նախագծման ակնարկ

Անջատիչը ընդունում է եռաբևեռ ինտեգրված մեխանիկական կառուցվածք, որը բաղկացած է բազային շրջանակից, պտտվող լիսեռի համակարգից, միացնող ձողերից, ճենապակյա փակուղային մեկուսիչներից և պղնձի խառնուրդի անջատիչի շեղբերից: Գործող լիսեռը կարող է ճկուն կերպով միացված լինել ձեռքով կամ շարժիչով աշխատող մեխանիզմներին, ինչը թույլ է տալիս հարմարվողական տեղակայել անջատիչների տարբեր դասավորություններում:

Հատուկ տարբերակները, ինչպիսիք են GN19-12W, GN19-12G, GN19-12X և GN19-12ST, նախագծված են տարբեր միջավայրերի համար, ներառյալ աղտոտված տարածքները, բարձր բարձրության շրջանները, լարման ցուցման պահանջները և կրկնակի նետման միացման ծրագրերը:

Տեխնիկական պարամետրեր

GN19 սերիայի մոդելների էլեկտրական կատարողական բնութագրերը.

Մոդել և բնութագրեր	Գնահատված լարումը	Գնահատված հոսանք	Գնահատված կարճաժամկետ դիմացկուն հոսանք	Գնահատված գագաթնակետին դիմակայելու հոսանք
ԳՆ19-12/400-12.5	12 կՎ	400 Ա	12,5 կԱ	31,5 կԱ
ԳՆ19-12/630-20	12 կՎ	630 Ա	20 կԱ	50 կԱ
ԳՆ19-12/1000-31.5	12 կՎ	1000 Ա	31,5 կԱ	80 կԱ
ԳՆ19-12/1250-31.5	12 կՎ	1250 Ա	31,5 կԱ	80 կԱ
GN19-12C/400-12.5	12 կՎ	400 Ա	12,5 կԱ	31,5 կԱ
GN19-12C / 630-20	12 կՎ	630 Ա	20 կԱ	50 կԱ
GN19-12C/1000-31.5	12 կՎ	1000 Ա	31,5 կԱ	80 կԱ
GN19-12C/1250-31.5	12 կՎ	1250 Ա	31,5 կԱ	80 կԱ

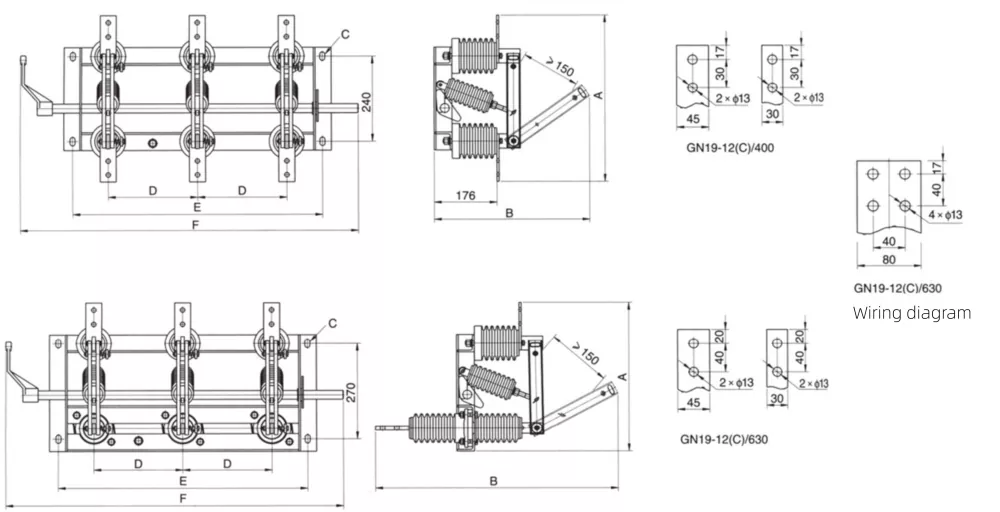

Ապրանքի չափերի դիագրամ

Indoor High Voltage Disconnect Switch Dimensions

Մոդել և բնութագրեր	A	B	C	D
GN19-12/400	450	446	185	4-14*24
ԳՆ19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

Կատարողականի առավելությունները՝ համեմատած նմանատիպ ապրանքների հետ

Իրական աշխարհում էլեկտրաէներգիայի բաշխման նախագծերում,Ներքին բարձր լարման անջատման անջատիչցույց է տալիս հստակ առավելություններ՝ համեմատած շուկայում սովորաբար օգտագործվող սովորական մեկուսիչ անջատիչների հետ:

Համեմատության կետ	Մեր GN19 շարքը	Տիպիկ մրցակից ապրանքներ
Կոնտակտային կառուցվածք	Կրկնակի շփման ճնշման օպտիմալացված դիզայն՝ ավելի ցածր դիմադրությամբ	Մեկ կոնտակտային կառուցվածք, ժամանակի ընթացքում շփման ավելի մեծ կորուստ
Մեխանիկական երկարակեցություն	Բարձր ցիկլի մեխանիկական դիմացկունություն, որը հարմար է հաճախակի շահագործման համար	Սահմանափակ ցիկլի կյանք հաճախակի միացման պայմաններում
Մեկուսացման հուսալիություն	Բարձր ամրության ճենապակյա մեկուսիչ՝ ուժեղացված սողացող հեռավորությամբ	Ստանդարտ ճենապակյա դիզայն՝ ավելի ցածր աղտոտման դիմադրությամբ
Շրջակա միջավայրի հարմարվողականություն	Աջակցում է աղտոտման, բարձր բարձրության և ցուցիչի տարբերակներին	Անհատականացման սահմանափակ տարբերակներ
Սպասարկման պահանջ	Ցածր սպասարկում՝ կայուն երկարաժամկետ կատարողականությամբ	Պահանջում է հաճախակի ստուգում և ճշգրտում

Կիրառման սցենարներ

Ներքին բարձր լարման անջատիչի այս անջատիչը լայնորեն օգտագործվում է հետևյալում.

Էլեկտրաէներգիայի ենթակայաններ և բաշխիչ սենյակներ
Արդյունաբերական արտադրության էներգահամակարգեր
Օղակաձեւ հիմնական միավորներ (RMU) և անջատիչ սարքերի հավաքներ
Քաղաքային և գյուղական ցանցային ենթակառուցվածքներ
Վերականգնվող էներգիայի ինտեգրման համակարգեր

Տեղադրման և շահագործման նշումներ

Պատշաճ տեղադրումն ապահովում է ներքին բարձր լարման անջատիչի օպտիմալ աշխատանքը: Սարքը պետք է տեղադրվի կայուն բազային շրջանակի վրա՝ պտտվող լիսեռի ճիշտ դասավորվածությամբ: Գործող մեխանիզմը պետք է ստուգվի սահուն մեխանիկական կապի համար, նախքան համակարգը միացնելը:

ՀՏՀ

Q1: Ո՞րն է այս անջատիչի հիմնական գործառույթը:
Այն օգտագործվում է էլեկտրական սխեմաների անվտանգ մեկուսացման և միջին լարման համակարգերում տեսանելի անջատման կետ ապահովելու համար:

Q2: Կարո՞ղ է այն օգտագործել դրսում:
Այս մոդելը հիմնականում նախատեսված է ներքին օգտագործման համար: Բացօթյա հավելվածները պահանջում են հատուկ գնահատված պարիսպներ կամ բացօթյա անջատիչների տարբերակներ:

Q3. Ինչո՞վ է ձեր արտադրանքը տարբերվում ստանդարտ շուկայական տարբերակներից:
Համեմատած տիպիկ նմուշների հետ՝ այս փակ բարձր լարման անջատիչն առաջարկում է բարելավված մեխանիկական կյանք, ավելի լավ մեկուսացման դիզայն և ավելի շատ կազմաձևման ճկունություն:

Q4: Արդյո՞ք հարմարեցումը հասանելի է:
Այո, տարբեր ընթացիկ վարկանիշները, բարձրության տարբերակները և ցուցիչի կազմաձևերը կարող են հարմարեցվել ծրագրի պահանջներին համապատասխան:

Q5: Որքա՞ն հաճախ է այն պահանջում սպասարկում:
Նորմալ պայմաններում պարբերական ստուգումը բավարար է իր կայուն մեխանիկական կառուցվածքի և կոռոզիոն դիմացկուն նյութերի շնորհիվ:
