40.5KV արտաքին անջատիչ անջատիչ

Model:GW5-40.5

Anqiang Power-ի ինքնուրույն մշակված 40,5 ԿՎ արտաքին անջատիչ անջատիչը երկսյունակ է, հորիզոնական ընդմիջում, կենտրոն բացվող տեսակ է և կարող է համալրված լինել մեկ կամ երկու կողմերից հիմնավորող անջատիչներով: Դա բացօթյա բարձր լարման սարք է, որը հարմար է AC 50 Հց ծրագրերի համար, 40,5 ԿՎ, 72,5 ԿՎ և 126 ԿՎ անվանական լարման մակարդակներով: Մենք կարող ենք հարմարեցնել այն ըստ գծագրերի կամ հաճախորդի պահանջների:

Ուղարկել հարցում

ապրանքի նկարագրությունը

GW5 շարքը40.5KV արտաքին անջատիչ անջատիչՆախատեսված է միջին և բարձր լարման հաղորդման և բաշխիչ ցանցերի համար, որոնք աշխատում են AC 50Hz պայմաններում: Այն լայնորեն կիրառվում է ենթակայաններում և էլեկտրակայաններում՝ առանց բեռի հոսանքի լարման տակ գտնվող սխեմաների անվտանգ մեկուսացման համար: Կառույցը ընդունում է երկսյուն հորիզոնական V-տիպի բացման մեխանիզմ՝ ապահովելով կայուն էլեկտրական մաքրություն և ուժեղ մեխանիկական հուսալիություն կոշտ արտաքին միջավայրում:

Համեմատած ավանդական մեկուսիչ անջատիչների հետ, սա40.5KV արտաքին անջատիչ անջատիչապահովում է քամու դիմադրության բարելավում, ուժեղացված հակաաղտոտման արդյունավետություն և ավելի կայուն կոնտակտային համակարգ, ինչը հարմար է դարձնում ափամերձ, անապատային և բարձր խոնավության շրջաններում երկարաժամկետ շահագործման համար:

Դիզայնի հիմնական առանձնահատկությունները

Կրկնակի սյուն V-աձև հորիզոնական բացվող կառուցվածք՝ բարելավված կայունության համար
Մոդուլային բևեռների ձևավորում բարձր ամրության ճենապակե կամ կոմպոզիտային մեկուսիչներով
Աջակցում է ձեռքով և շարժիչով շահագործման ռեժիմներին
Ընտրովի հիմնավորման կոնֆիգուրացիաներ՝ չհիմնավորված, մեկ հիմնավորված, կրկնակի հիմնավորված
Անվտանգության համար հիմնական սայրի և հիմնավորող սայրի միջև մեխանիկական փոխկապակցման համակարգ
Ընդլայնված կոռոզիոն դիմադրություն բացօթյա երկարատև սպասարկման համար

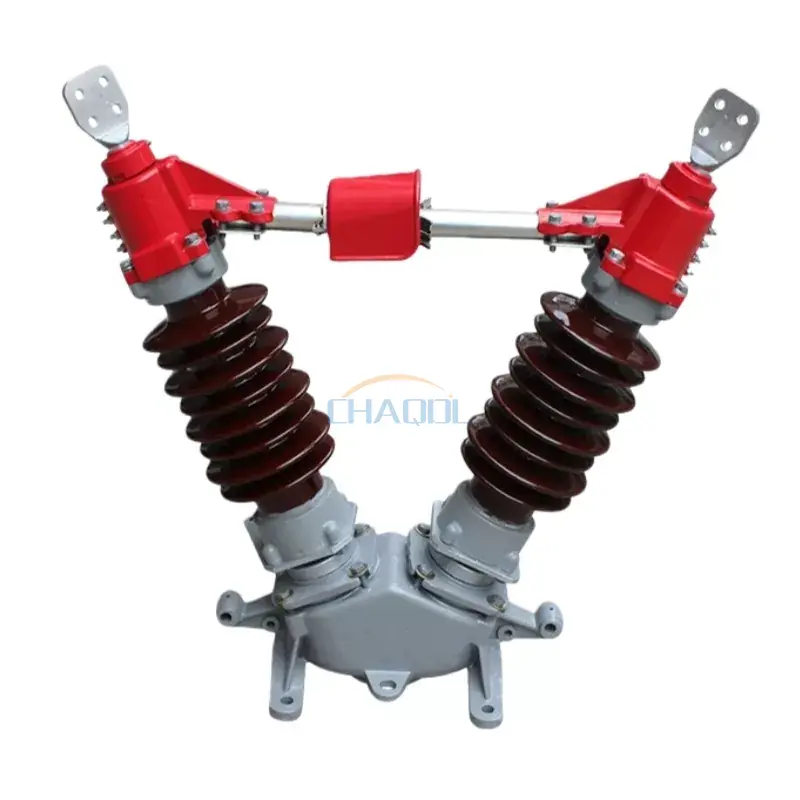

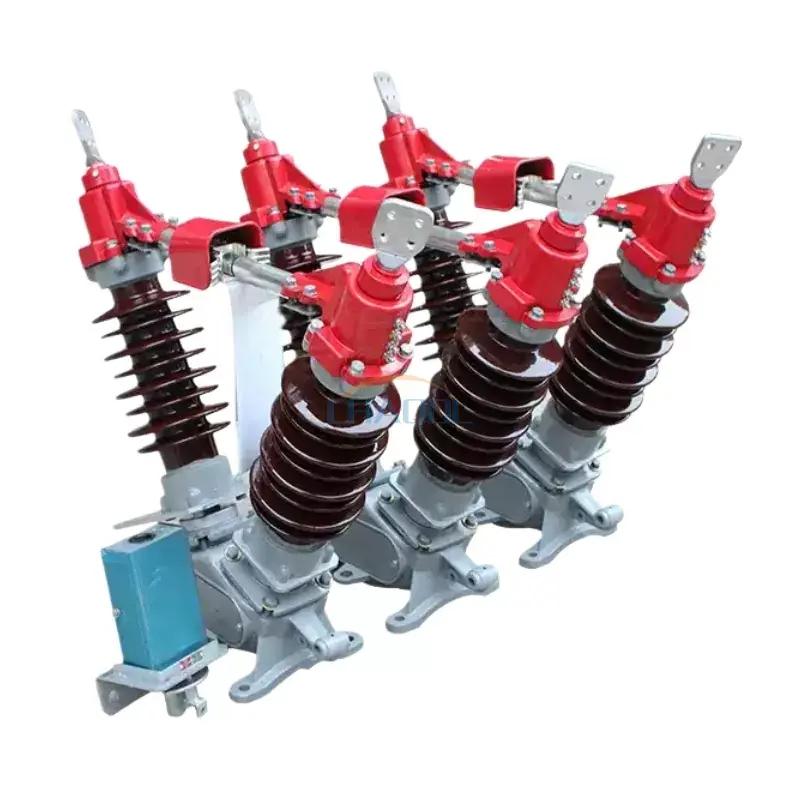

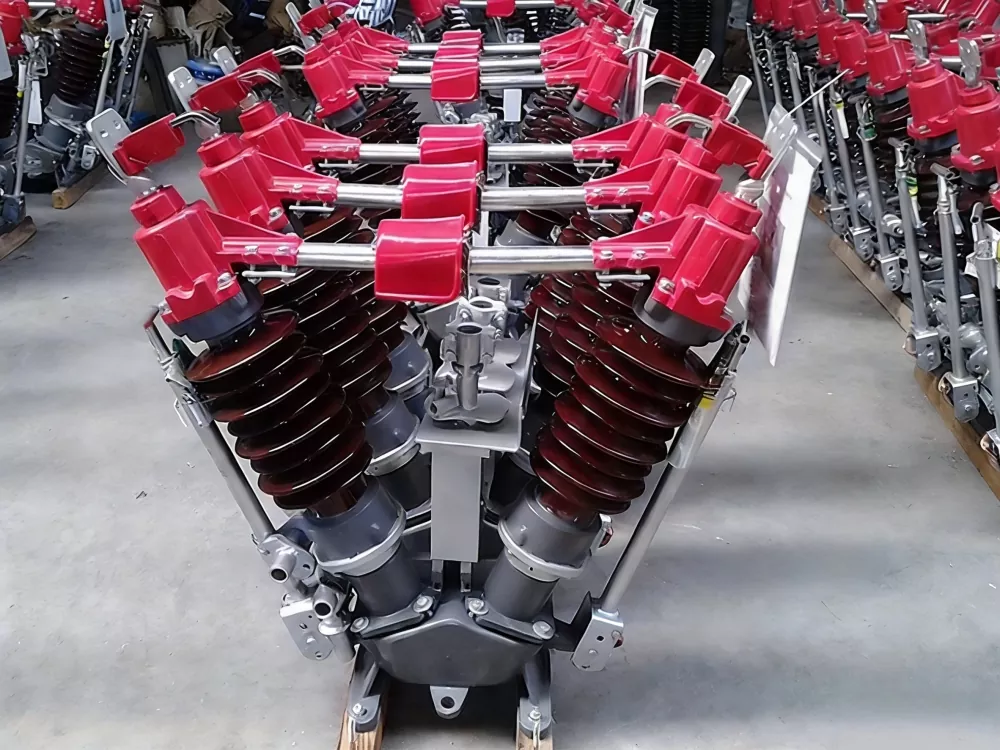

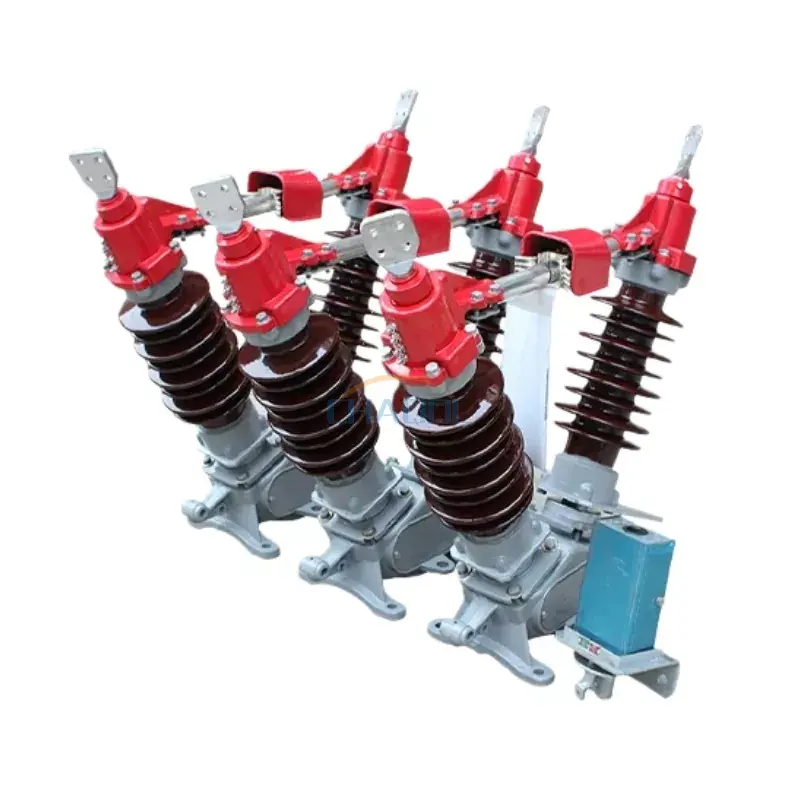

Իրական արտադրանքի լուսանկարներ

40.5KV Outdoor Disconnecting Switch

Տեխնիկական պարամետրեր

Ծրագրի անվանումը			Պարամետրի արժեքը
Գնահատված լարումը			40,5 կՎ	72,5 կՎ			126 կՎ
Մեկուսացման գնահատված մակարդակը	1 րոպե հզորության հաճախականությունը դիմակայել լարման		95/115 ԿՎ	140/160 ԿՎ			230/245 ԿՎ
	Կայծակնային իմպուլսը դիմակայում է լարմանը		185/215 ԿՎ	325/375 ԿՎ			550/630 ԿՎ
Գնահատված հաճախականությունը			50 Հց
Գնահատված հոսանք			630/1250Ա	1600 Ա			2000 Ա
Կարճ միացման գնահատված տևողությունը			4/2 վրկ
Գնահատված տերմինալային մեխանիկական բեռ	Հորիզոնական երկայնական բեռ		750 Ն	1000 Ն
	Հորիզոնական կողային բեռ		500 Ն	750 Ն
	Ուղղահայաց ուժ		750 Ն	1000 Ն
Սողունի հեռավորությունը			1013/1256 մմ	1813/2248 մմ
Մեխանիկական կյանք			2000 անգամ
Ձեռքով աշխատող մեխանիզմ			CS17, CS17G
Շարժիչով գործող մեխանիզմ		Մոդել	CJ5/CJ6
		Շարժիչի լարումը	AC220/380, DC220
		Կառավարման շղթայի լարումը	AC220, DC220
		Բացման ժամանակը (անջատիչի)	6±1 վրկ
Ապրանքի քաշը		Չհիմնավորված	360 կգ		500 կգ	800 կգ
		Մեկ հիմնավորում	390 կգ		560 կգ	900 կգ
		Կրկնակի հիմնավորում	430 կգ		620 կգ	1000 կգ

Ապրանքի չափերի դիագրամ

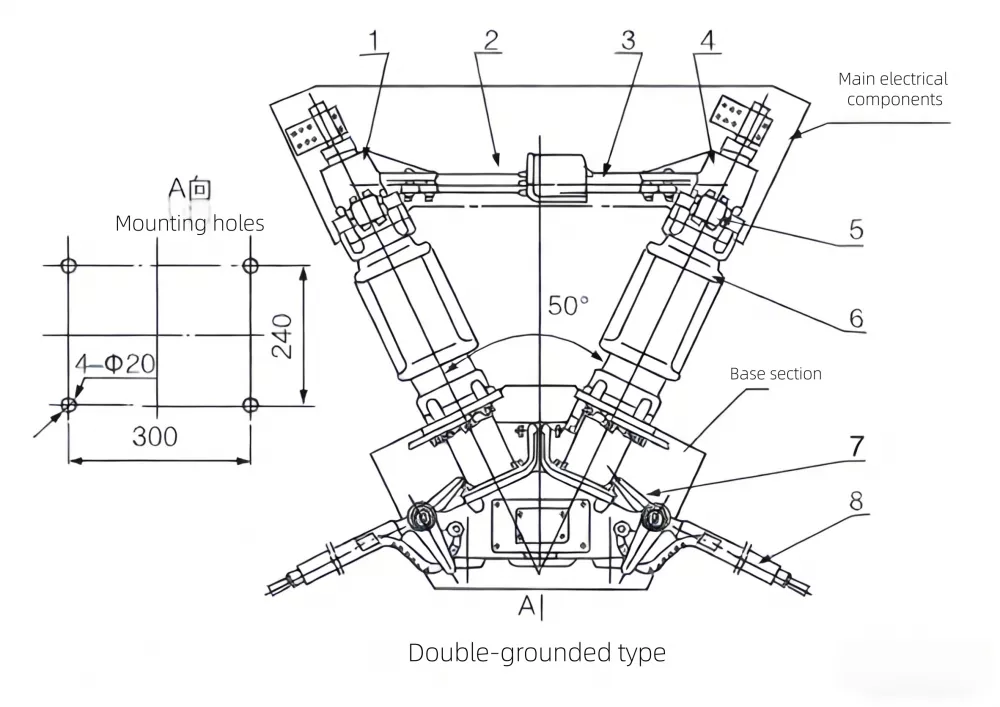

GW5-40.5KV բացօթյա անջատման անջատիչի չափերի դիագրամ

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Տերմինալային բլոկ
2. Հիմնական կոնտակտ
3. Հիմնական շփման մատը
4. Տերմինալային բլոկ
5. Հողանցող կոնտակտային մատը
6. Փոստային մեկուսիչ
7. Սահմանափակ ափսե
8. Հողանցման անջատիչ

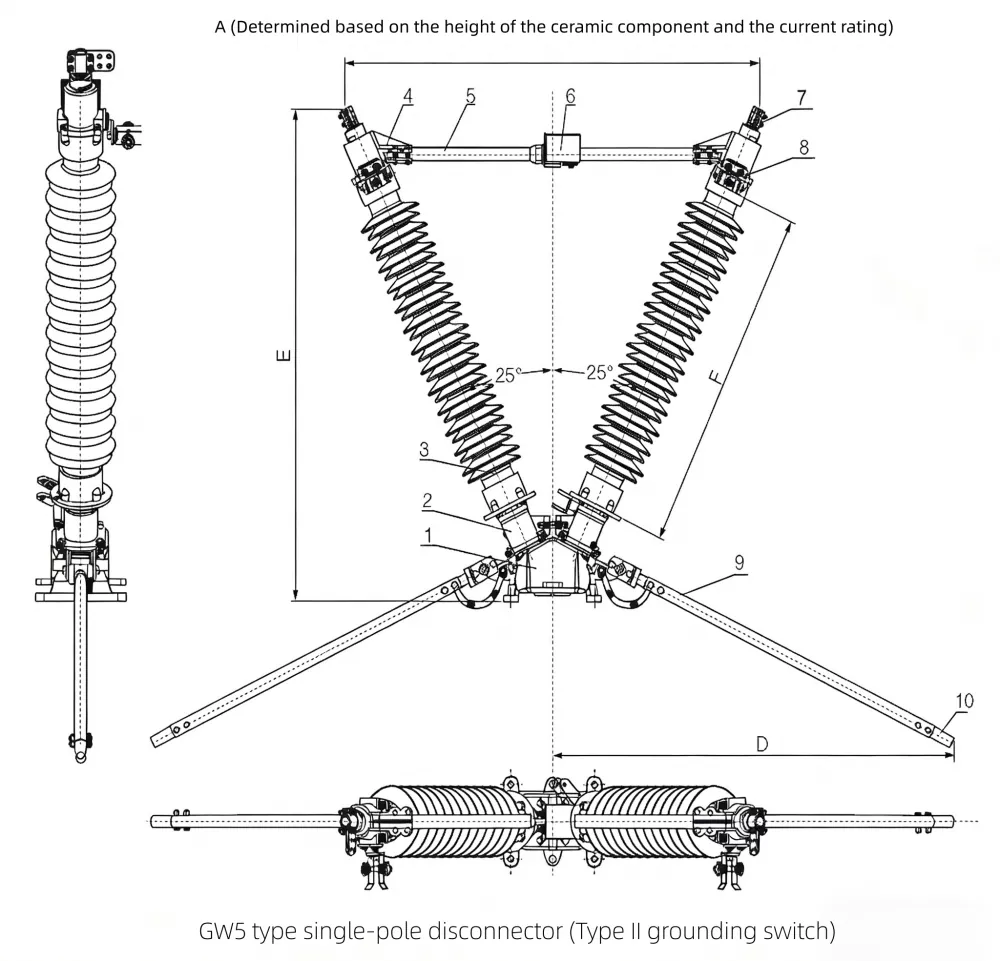

GW5-126 Արտաքին անջատման անջատիչի Չափերի դիագրամ

Outdoor High Voltage Disconnect Switch Diagram

1. Հիմք
2. Աջակցություն
3. Մեկուսիչ սյուն
4. Տերմինալային բլոկ
5. Կլոր լիսեռ հաղորդիչ ձող
6. Քառակուսի լիսեռ հաղորդիչ ձող
7. Տերմինալ սեղմիչ
8. Հողանցման անջատիչի անշարժ կոնտակտ
9. Հողանցման անջատիչ ալյումինե խողովակ
10. Հողանցման անջատիչի կոնտակտ

Համեմատություն նմանատիպ ապրանքների հետ

Գնահատման կետ	Մեր GW5 40.5KV արտաքին անջատիչ անջատիչը	Պայմանական մրցակցի մոդել
Կառուցվածքային կայունություն	Կրկնակի սյունակ V-տիպի ամրացված դիզայն՝ քամու ավելի բարձր դիմադրությամբ	Միասյուն կառուցվածք, ցածր մեխանիկական կայունություն
Կապի կատարում	Արծաթապատ կոնտակտային մատներ, ճնշման օպտիմիզացված բաշխում	Ստանդարտ պղնձե կոնտակտներ, ավելի արագ մաշվածություն
Արտաքին դիմացկունություն	Հակակոռոզիոն ծածկույթ + ուժեղացված մեկուսիչ համակարգ	Հիմնական ծածկույթ, սահմանափակ ափամերձ կատարում
Գործողության ճկունություն	Աջակցում է մեխանիկական + շարժիչային աշխատանքին՝ արգելափակման պաշտպանությամբ	Հիմնականում միայն ձեռքով շահագործում
Պահպանման ծախսեր	Ցածր երկար մեխանիկական կյանքի պատճառով (2000 ցիկլ)	Ավելի բարձր սպասարկման հաճախականություն

Կիրառման սցենարներ

Այն40.5KV արտաքին անջատիչ անջատիչլայնորեն կիրառվում է.

Բարձրավոլտ ենթակայաններ և անջատիչներ
Էլեկտրահաղորդման գծերի մեկուսացման համակարգեր
Արդյունաբերական էլեկտրաէներգիայի բաշխիչ ցանցեր
Վերականգնվող էներգիայի ցանցի միացման կետեր (քամու և արևային էլեկտրակայաններ)
Քաղաքային և գյուղական ցանցերի արդիականացման ծրագրեր

Իր ամուր մեխանիկական դիզայնով և կայուն էլեկտրական կատարողականությամբ այս անջատիչը հուսալի ընտրություն է օպերատորների համար, որոնք պահանջում են երկարաժամկետ անվտանգություն և գործառնական արդյունավետություն արտաքին միջավայրում:
