Բացօթյա բարձր լարման անջատիչ

Model:GW4-12(40.5/72.5/126)

Anqiang Power-ի բացօթյա բարձր լարման անջատիչները էլեկտրաէներգիայի համակարգերում սովորաբար օգտագործվող սարքավորումներ են: Նրանց հիմնական գործառույթը սարքավորումների կամ գծերի սպասարկման ժամանակ լարման մեկուսացումն է` անվտանգությունն ապահովելու համար: Նրանք չեն կարող ընդհատել բեռնվածքի հոսանքը կամ կարճ միացման հոսանքը և պետք է օգտագործվեն անջատիչների հետ համատեղ: Էլեկտրաէներգիան անջատելիս նախ պետք է բացել անջատիչը, որին հաջորդում է անջատիչը. հոսանքը վերականգնելիս նախ պետք է փակել անջատիչի անջատիչը, որին հաջորդում է անջատիչը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

ԱյնԲացօթյա բարձր լարման անջատիչնախագծված է 40.5կՎ-ից մինչև 220կՎ լարման բացօթյա հոսանքի համակարգերում հուսալի շղթայի մեկուսացման համար: Այն լայնորեն կիրառվում է ենթակայաններում, էլեկտրահաղորդման գծերում և ցանցի միացման կայաններում, որտեղ բարձր լարման պայմաններում պահանջվում է տեսանելի մեկուսացում և մեխանիկական անվտանգություն:

Այս GW4 շարքը նախագծված է բացօթյա ամուր կառուցվածքով, որն ապահովում է կայուն շահագործում եղանակային կոշտ պայմաններում, ինչպիսիք են հորդառատ անձրևը, սառույցը, քամու բեռը և աղտոտված միջավայրը: Այն աջակցում է ինչպես ձեռքով, այնպես էլ շարժիչով շահագործման ռեժիմներին՝ ապահովելով ճկունություն ցանցի ավտոմատացման տարբեր մակարդակների համար:

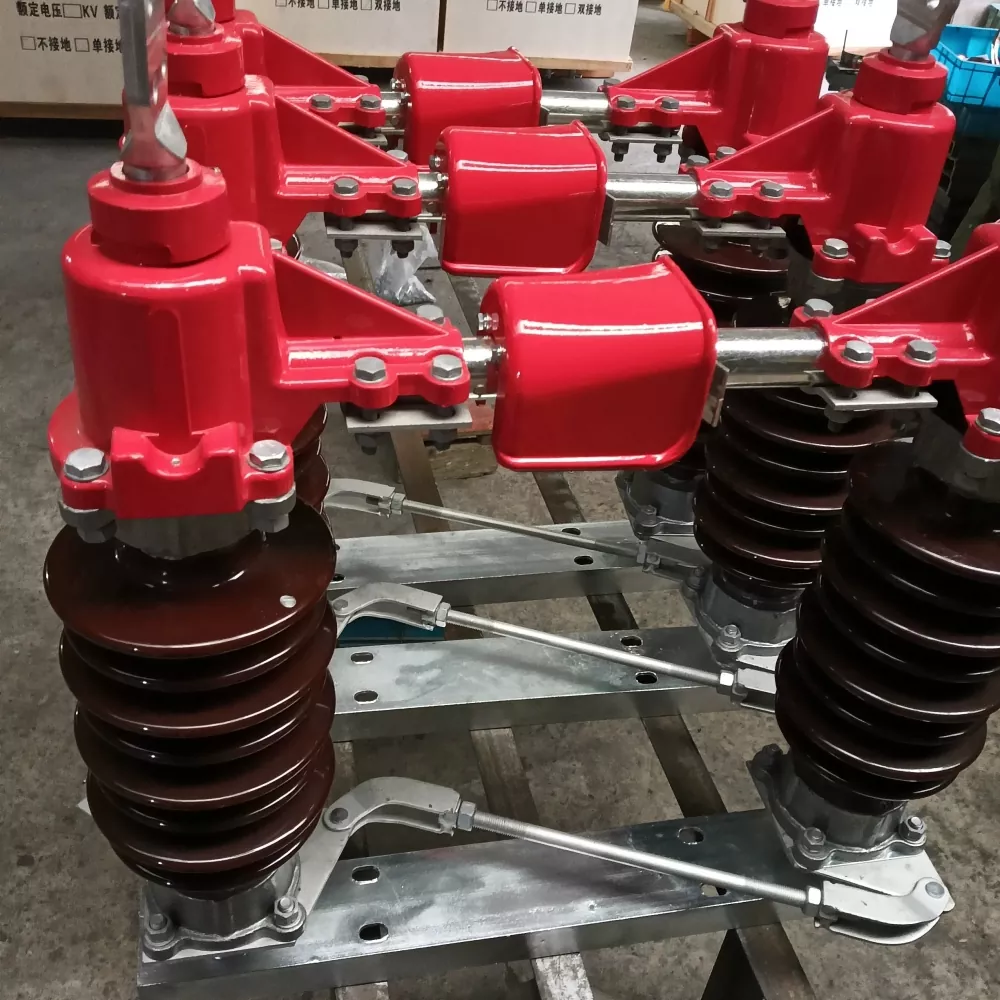

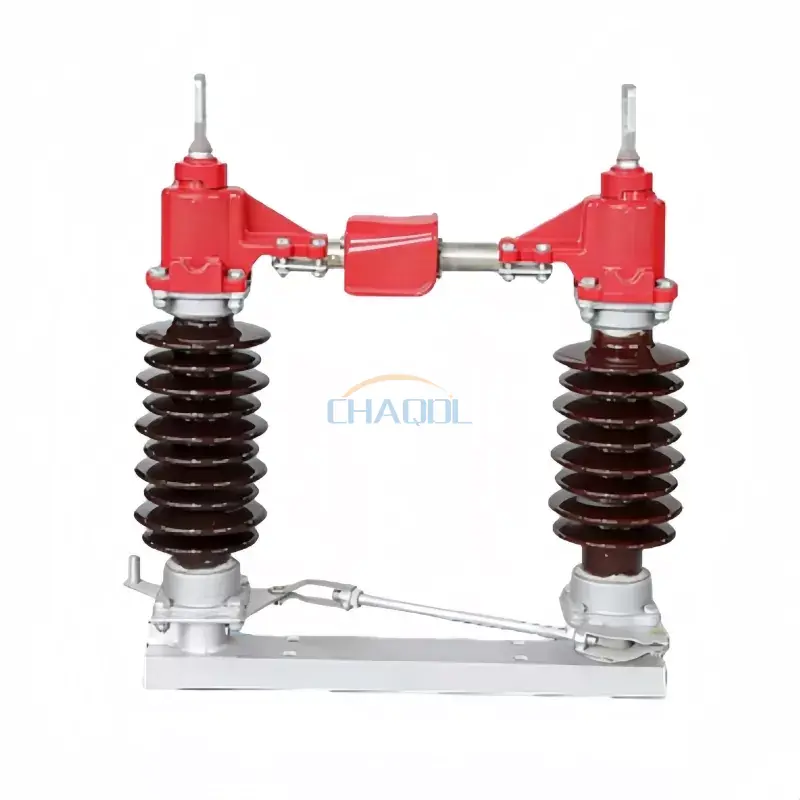

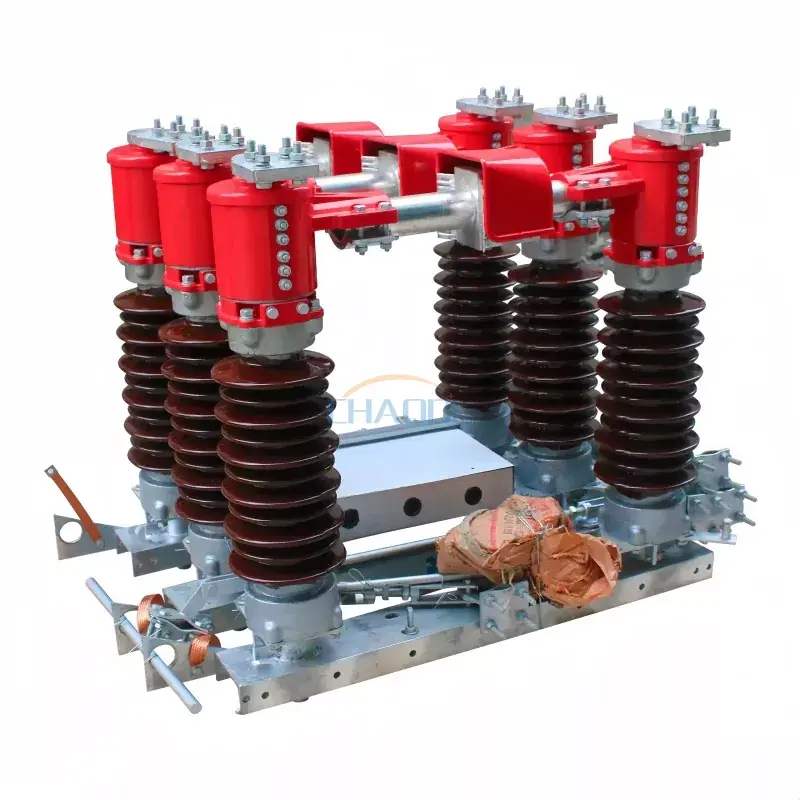

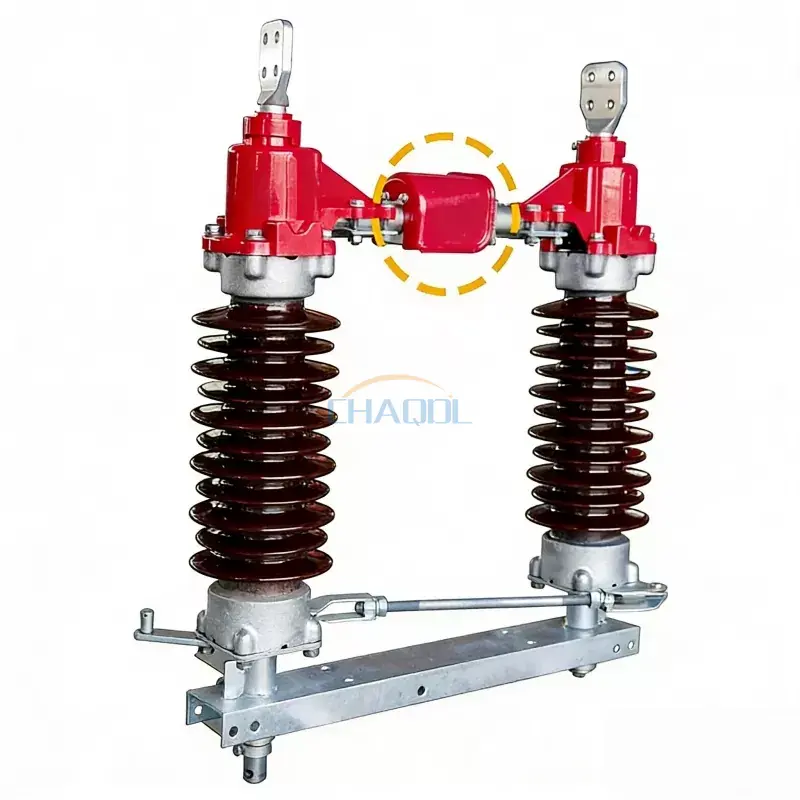

Ապրանքի լուսանկարներ

Outdoor High Voltage Disconnect Switch GW4 Series

Կառուցվածքային նախագծման և ինժեներական առանձնահատկությունները

Անջատիչը ընդունում է հորիզոնական պտտվող շեղբերի կառուցվածք՝ ճենապակյա փակուղային մեկուսիչներով, հաղորդիչ խողովակներով և բարձր ամրության ցինկապատ պողպատից բազայի շրջանակով: Մեխանիկական միացման համակարգը ապահովում է եռաֆազ սինխրոնացված աշխատանք՝ նվազեցնելով միացման ժամանակ անհամապատասխանության ռիսկերը:

Ավանդական մեկուսարանների համեմատ սաԲացօթյա բարձր լարման անջատիչբարելավում է շփման ճնշման միատեսակությունը և նվազեցնում օքսիդացումը հաղորդիչ հոդերի վրա՝ զգալիորեն երկարացնելով ծառայության ժամկետը երկարատև բացօթյա ծրագրերում:

Տեխնիկական պարամետրեր

Ծրագրի անվանումը			Պարամետրի արժեքը
Գնահատված լարումը			40,5 կՎ		72,5 կՎ		126 կՎ
Մեկուսացման գնահատված մակարդակը	1 րոպե հզորության հաճախականությունը դիմակայել լարման		95/115 ԿՎ		140/160 ԿՎ		230/245 ԿՎ
	Կայծակնային իմպուլսը դիմակայում է լարմանը		185/215 ԿՎ		325/375 ԿՎ		550/630 ԿՎ
Գնահատված հաճախականությունը			50 Հց
Գնահատված հոսանք			400/630/1000A		1250/1600/2000A		3150/4000Ա
Գնահատված կարճաժամկետ դիմացկուն հոսանք			16/20/31,5կԱ		31,5/40 կԱ		50 կԱ
Գնահատված գագաթնակետին դիմակայելու հոսանք			40/50/63 կԱ		80/100 կԱ		125 կԱ
Կարճ միացման գնահատված տևողությունը			4/2 վրկ
Գնահատված տերմինալային մեխանիկական բեռ	Հորիզոնական երկայնական բեռ		750 Ն		1000 Ն
	Հորիզոնական կողային բեռ		500 Ն		750 Ն
	Ուղղահայաց ուժ		750 Ն		1000 Ն
Մեխանիկական կյանք			2000 անգամ
Ձեռքով աշխատող մեխանիզմ		Առանց հիմնավորման	CS11(F)
		Մեկ հիմնավորում	CS 8-6D(F)
		Կրկնակի հիմնավորում	Հիմնական կտրիչ CS14G, գրունտային կտրիչ CS11
		Կառավարման շղթայի լարումը	AC 220/380, DC 220
Շարժիչով գործող մեխանիզմ		Մոդել	CJ5/CJ6
		Շարժիչի լարումը	AC220/380, DC220
		Կառավարման շղթայի լարումը	AC220, DC220
		Բացման ժամանակը (անջատիչի)	6±1 վրկ
Ապրանքի քաշը		Չհիմնավորված	360 կգ	500 կգ		700 կգ
		Մեկ հիմնավորում	410 կգ	600 կգ		800 կգ
		Կրկնակի հիմնավորում	460 կգ	700 կգ		900 կգ

Ապրանքի չափերի դիագրամ

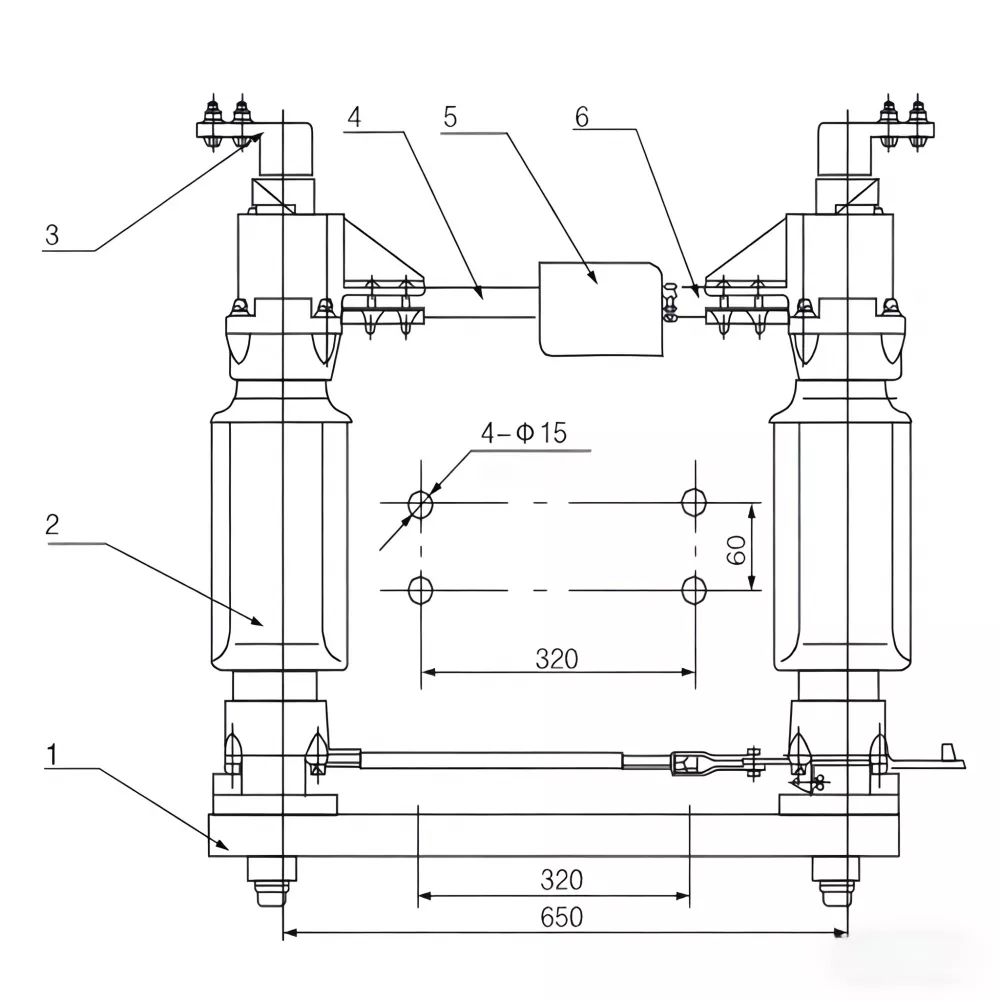

GW4 Series կառուցվածքային ակնարկ

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Հիմք

2. Աջակցող մեկուսիչ

3. Լարային տերմինալ

4. Ստացիոնար հաղորդիչ խողովակ

5. Քառակուսի ջրածածկ

6. Շարժական հաղորդիչ խողովակ

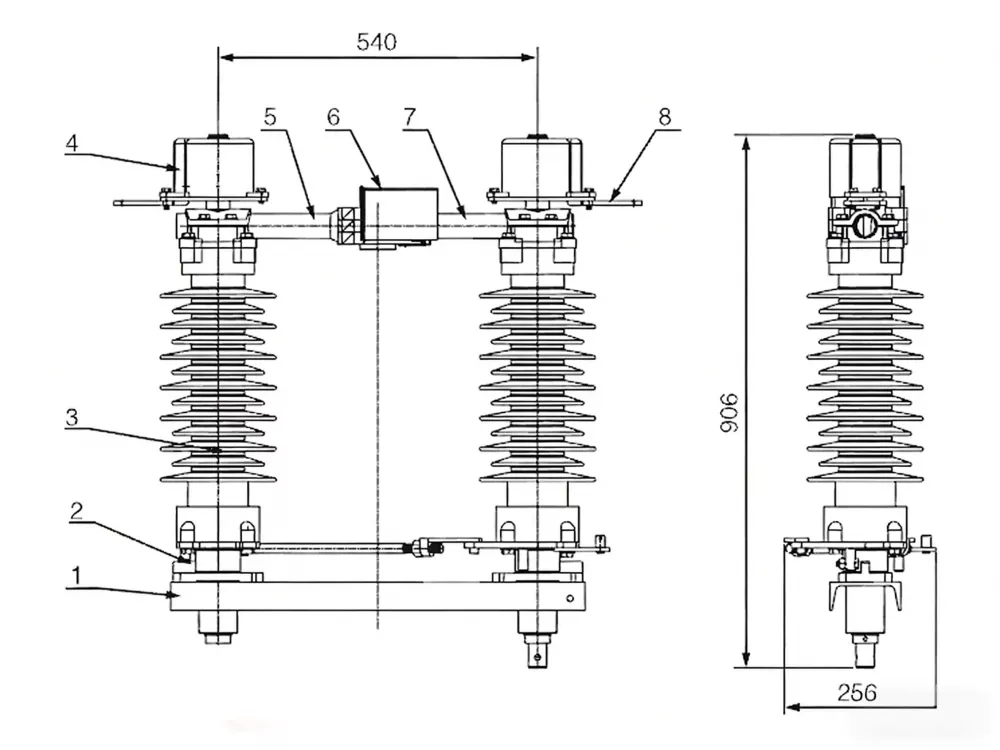

Մեկ բևեռի կոնֆիգուրացիա

Single Pole Outdoor High Voltage Disconnect Switch

1. Channel պողպատե բրա

2. Աջակցման հիմք

3. Մեկուսիչ սյուն

4. Աջ ելքային տերմինալ

5. Գլանաձեւ ծայրի հաղորդիչ ձող

6. Անձրևի ծածկ

7. Կոնտակտային հաղորդիչ ձող

8. Ձախ ելքային տերմինալ

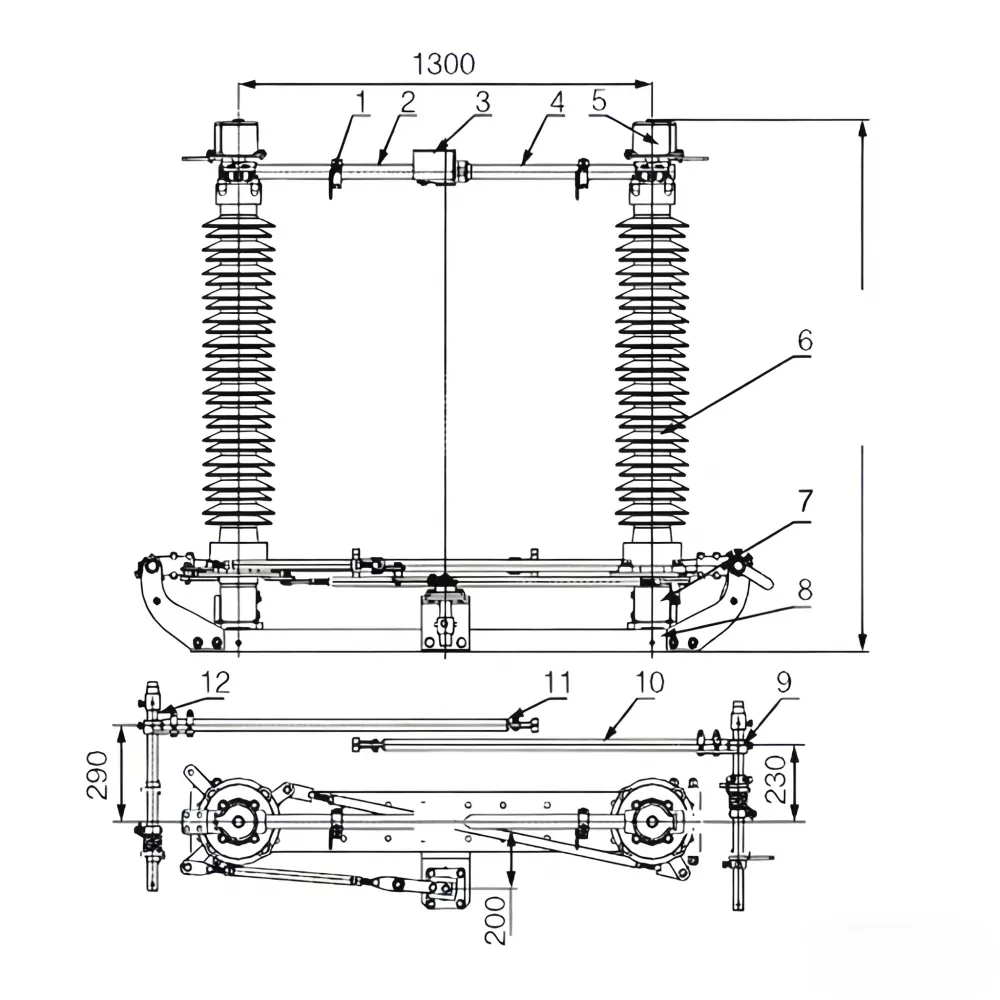

126 կՎ բարձր լարման կառուցվածք

126kV Outdoor High Voltage Disconnect Switch

1. Հողանցման անջատիչի ֆիքսված կոնտակտ

2. Կոնտակտային ուղեցույցի ձող

3. Չժանգոտվող պողպատից անձրևի ծածկ

4. Գլանաձեւ հաղորդիչ ձող

5. Ճկուն կապի տերմինալային բլոկ

6. Մեկուսիչ աջակցություն

7. կրող բնակարան

8. Մոնտաժման հիմքի շրջանակ

9. Աջ հիմնավորման անջատիչի հավաքում

10. Հողանցման անջատիչ պողպատե խողովակ

11. Հողանցման անջատիչի շարժվող կոնտակտ

12. Ձախ հողակցման անջատիչի հավաքում

Ինժեներական առավելությունները սովորական արտադրանքների համեմատ

Համեմատության կետ	GW4 սերիայի արտաքին բարձր լարման անջատիչ անջատիչ	Սովորական շուկայական ապրանքներ
Կառուցվածքային կայունություն	Ամրապնդված պողպատե հիմք՝ սինխրոն եռաֆազ կապով	Անկախ փուլային շահագործում ավելի բարձր սխալ դասավորության ռիսկով
Կապի կատարում	Օպտիմիզացված հաղորդիչ խողովակ՝ նվազեցված օքսիդացման դիմադրությամբ	Ստանդարտ պղնձի կոնտակտ, որը հակված է երկարատև մաշվածությանը
Եղանակային դիմադրություն	Նախատեսված է անձրևի, սառույցի, քամու և աղտոտված միջավայրերի համար	Սահմանափակ պաշտպանություն կոշտ արտաքին պայմաններից
Գործողության ռեժիմ	Աջակցում է ձեռքով և շարժիչով շահագործմանը	Հիմնականում միայն ձեռքով աշխատող համակարգեր
Սպասարկման պահանջ	Ցածր սպասարկում՝ երկար ստուգման ընդմիջումներով	Պահանջվում է հաճախակի սպասարկում

Կիրառման սցենարներ

Արտաքին բարձր լարման անջատիչի անջատիչը լայնորեն օգտագործվում է.

Բարձր լարման փոխանցման ենթակայաններ
Էլեկտրաէներգիայի բաշխիչ ցանցեր և ցանցի միացման կայաններ
Արդյունաբերական էլեկտրամատակարարման համակարգեր
Վերականգնվող էներգիայի ենթակայաններ (հողմային և արևային էլեկտրակայաններ)
Երկաթուղային և ենթակառուցվածքային էներգահամակարգեր

Տեղադրման և շահագործման նշումներ

Պտտվող լիսեռի և մեկուսիչի աջակցության կառուցվածքի ճիշտ դասավորվածությունը կարևոր է մեխանիկական սահուն աշխատանք ապահովելու համար: Բազային շրջանակը պետք է ապահով կերպով հիմնավորված լինի, և գործառնական մեխանիզմը պետք է փորձարկվի նախքան սնուցումը, որպեսզի ապահովվի անջատման անվտանգ կատարումը առանց բեռի պայմաններում:

ՀՏՀ

Q1: Ո՞րն է արտաքին բարձր լարման անջատիչի հիմնական գործառույթը:
Այն ապահովում է բարձր լարման սխեմաների տեսանելի մեկուսացում` ապահովելու անվտանգ սպասարկումը և համակարգի շահագործումը:

Q2. Կարո՞ղ է այս անջատիչը աշխատել ծանր բացօթյա եղանակային պայմաններում:
Այո, այն նախատեսված է ծայրահեղ բացօթյա միջավայրերի համար, ներառյալ աղտոտվածությունը, անձրևը, սառույցը և քամու ծանրաբեռնվածությունը:

Q3. Ինչո՞վ է տարբերվում GW4 շարքը ստանդարտ մեկուսարաններից:
Այն առաջարկում է բարելավված մեխանիկական համաժամացում, ավելի ուժեղ կոռոզիոն դիմադրություն և ավելի երկար գործառնական կյանք՝ համեմատած սովորական մոդելների հետ:

Q4. Հասանելի է արդյոք մոտորացված շահագործումը:
Այո, և՛ ձեռքով, և՛ շարժիչով աշխատող մեխանիզմները կարող են կազմաձևվել՝ կախված նախագծի պահանջներից:

Q5: Ո՞ր ոլորտներն են սովորաբար օգտագործում այս սարքավորումը:
Այն լայնորեն կիրառվում է էլեկտրահաղորդման մեջ, ենթակայաններում, վերականգնվող էներգիայի համակարգերում և ծանր արդյունաբերական էլեկտրական ցանցերում։
