Որպես պրոֆեսիոնալ էներգիայի սարքավորումներ արտադրող,Anqiang Powerապահովում է հուսալիԶրոյական հաջորդականության ընթացիկ տրանսֆորմատորնախագծված է մնացորդային հոսանքը հայտնաբերելու և էլեկտրաէներգիայի բաշխման համակարգերում հողային անսարքությունից պաշտպանելու համար: Նրա ճեղքված միջուկային կառուցվածքը, կայուն մագնիսական կատարումը և հարմար տեղադրումը դարձնում են այն հարմար պաշտպանության և մոնիտորինգի ծրագրերի համար, որտեղ արագ հայտնաբերումը և հուսալի շահագործումը կարևոր են:
Զրոյական հաջորդականության հոսանքի տրանսֆորմատորը մասնագիտացված հոսանքի տրանսֆորմատոր է, որն օգտագործվում է ընթացիկ անհավասարակշռության և հողի անսարքությունների հետևանքով առաջացած մնացորդային կամ զրոյական հաջորդական հոսանքը հայտնաբերելու համար: Ի տարբերություն սովորական հոսանքի տրանսֆորմատորների, որոնք հիմնականում չափում են առանձին ֆազային հոսանքները, այս սարքը վերահսկում է տրանսֆորմատորի միջուկով անցնող համակցված հոսանքը: Նորմալ աշխատանքային պայմաններում վերահսկվող հոսանքների վեկտորային գումարը մոտ է զրոյի: Երբ տեղի է ունենում հողի անսարքություն կամ արտահոսքի ուղի, հավասարակշռությունը փոխվում է և հայտնաբերվում է մնացորդային հոսանք: Այնուհետև այս ազդանշանը կարող է փոխանցվել պաշտպանության ռելեին՝ համապատասխան պաշտպանիչ գործողություն սկսելու համար:
Արդյունաբերական բաշխիչ ցանցերի, ենթակայանների, անջատիչների հավաքների և վերազինման նախագծերի համար ճիշտ տրանսֆորմատորի ընտրությունը պահանջում է ուշադրություն հիմնական դիզայնի, բացվածքի չափի, մեկուսացման, տեղադրման եղանակի, ճշգրտության, ռելեների համատեղելիության և շրջակա միջավայրի պայմանների նկատմամբ: Զրոյական հաջորդականության հոսանքի ճիշտ ընտրված տրանսֆորմատորը կարող է բարելավել անսարքությունների մոնիտորինգը՝ միաժամանակ օգնելով պաշտպանական համակարգերին ավելի արդյունավետ արձագանքել:
Ի՞նչ է զրոյական հաջորդականության հոսանքի տրանսֆորմատորը:
Ինչպե՞ս է աշխատում զրոյական հաջորդականության հոսանքի տրանսֆորմատորը:
Որտեղ է օգտագործվում զրոյական հաջորդական հոսանքի տրանսֆորմատորը:
Ինչպե՞ս ընտրել ճիշտ տրանսֆորմատորը:
Ինչ պետք է հաշվի առնել տեղադրման ժամանակ:
Ապրանքի բնութագրերը և ընտրության տեղեկանքը
Զրոյական հաջորդականության հոսանքի տրանսֆորմատորը, որը հաճախ կոչվում է հիմնական հավասարակշռության հոսանքի տրանսֆորմատոր կամ մնացորդային հոսանքի տրանսֆորմատոր, նախատեսված է էլեկտրական միացումում ընթացիկ անհավասարակշռությունը հայտնաբերելու համար: Դրա հիմնական կիրառումը մնացորդային հոսանքի հայտնաբերումն է, որը կապված է հողային խզումների, մեկուսացման խնդիրների կամ արտահոսքի ուղիների հետ:
Գործողության հայեցակարգը տարբերվում է սովորական փուլային հոսանքի տրանսֆորմատորից: Միայն մեկ հաղորդիչ չափելու փոխարեն, պաշտպանված շղթային պատկանող հաղորդիչները անցնում են մագնիսական միջուկով։ Երբ հաղորդիչների միջով անցնող հոսանքները հավասարակշռված են, դրանց մագնիսական ազդեցությունները մեծապես չեղյալ են հայտարարում միմյանց: Երբ անսարքության պատճառով հոսանքը անցնում է չնախատեսված ճանապարհով, միջուկում առաջանում է մնացորդային մագնիսական դաշտ, և երկրորդային ոլորուն արտադրում է համապատասխան ազդանշան:
Գործողության այս սկզբունքը թույլ է տալիս տրանսֆորմատորին աշխատել պաշտպանական ռելեների և մոնիտորինգի այլ սարքավորումների հետ միասին: Էլեկտրական ինժեներների և համակարգային ինտեգրատորների համար սարքը, հետևաբար, ծառայում է որպես կարևոր զգայական բաղադրիչ՝ Երկրի անսարքության պաշտպանության ընդհանուր սխեմայի շրջանակներում:
Աշխատանքային սկզբունքը սերտորեն կապված է Կիրխհոֆի ներկայիս օրենքի հետ: Հավասարակշռված եռաֆազ միացումում փուլային հոսանքների վեկտորային գումարը տեսականորեն զրո է.
Ia + Ib + Ic = 0
Հետևաբար, միջուկի ներսում առաջացած մագնիսական հոսքը նվազագույնի է հասցվում, իսկ երկրորդական ելքը մնում է շատ փոքր:
Երբ տեղի է ունենում հողային անսարքություն, հոսանքի մի մասը թողնում է նախատեսված միացումը չնախատեսված ճանապարհով: Հետևաբար, ընթացիկ հավասարակշռությունը խախտվում է.
Ia + Ib + Ic ≠ 0
Ստացված մնացորդային հոսանքը միջուկում ստեղծում է մագնիսական հոսք: Այնուհետև երկրորդային ոլորուն առաջացնում է էլեկտրական ազդանշան, որը կարող է հայտնաբերվել պաշտպանական ռելեի միջոցով:
Տիպիկ պաշտպանության հաջորդականությունը կարելի է ամփոփել հետևյալ կերպ.
Այս գործընթացը թույլ է տալիս պաշտպանական համակարգին բացահայտել աննորմալ մնացորդային հոսանքը՝ առանց հենվելու բացառապես առանձին ֆազային հոսանքի տրանսֆորմատորների չափումների վրա:

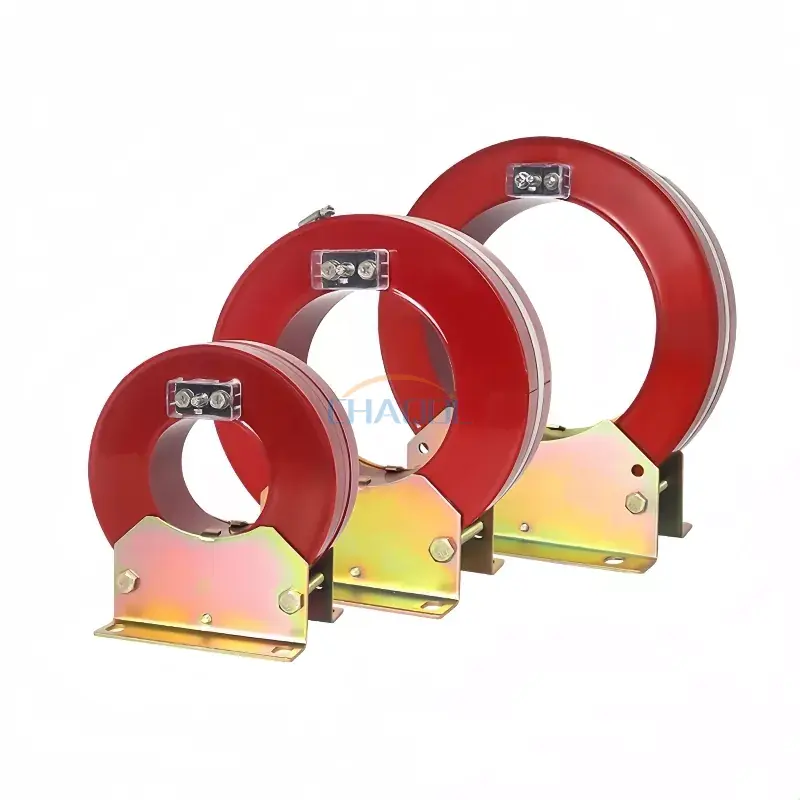

Արդյունաբերական էլեկտրական կիրառությունների համար մեխանիկական կառուցվածքը և էլեկտրամագնիսական կատարումը հավասարապես կարևոր են: Anqiang Power-ի LXK շարքը օգտագործում է էպոքսիդային խեժի վակուումային ձուլման նախագծում, որը թույլ է տալիս տրանսֆորմատորը տեղադրել առկա առաջնային մալուխների շուրջ՝ առանց մալուխի հեռացման պահանջի: Սա կարող է հատկապես արժեքավոր լինել վերազինման և սպասարկման նախագծերի համար, որտեղ առաջնահերթություն է պարապուրդի նվազագույնի հասցնելը:
Այս տեսակի տրանսֆորմատորը գնահատելիս պետք է հաշվի առնել մի քանի բնութագրեր.
Այս բնութագրերը դարձնում են պառակտված միջուկային նախագծերը հատկապես գործնական, երբ արդիականացնում են գոյություն ունեցող էլեկտրական ենթակառուցվածքը՝ առանց առաջնային շղթայի լայնածավալ փոփոխության:
Զրոյական հաջորդականության հոսանքի տրանսֆորմատորը կարող է ինտեգրվել էներգիայի բաշխման և պաշտպանության համակարգերի լայն տեսականի: Դրա հիմնական դերը պաշտպանական կամ մոնիտորինգի սարքավորումներին մնացորդային-ընթացիկ տեղեկատվություն տրամադրելն է:
Տիպիկ հավելվածները ներառում են.
Օրինակ, բաշխիչ կաբինետում տրանսֆորմատորը կարող է վերահսկել դիրիժորները, որոնք սնուցում են ներքևի միացում: Եթե մեկուսացման վատթարացումը հանգեցնում է հոսանքի դեպի երկիր, արդյունքում ստացված մնացորդային հոսանքը կարող է հայտնաբերվել և փոխանցվել պաշտպանության ռելեին: Այնուհետև ռելեը կարող է որոշել, թե արդյոք չափված պայմանը պահանջում է շղթայի ընդհատում:
Այս մոտեցումը արժեքավոր է, քանի որ աննորմալ ընթացիկ պայմանների վաղ հայտնաբերումը կարող է օգնել նվազեցնել սարքավորումների վնասման, երկարատև պարապուրդի և էլեկտրական անվտանգության միջադեպերի ռիսկը:
Զրոյական հաջորդականության հոսանքի տրանսֆորմատորի ընտրությունը չպետք է հիմնված լինի միայն բացվածքի չափի վրա: Ինժեներները պետք է միասին գնահատեն էլեկտրական համակարգը, տեղադրման միջավայրը, պաշտպանության ռելեը և մեխանիկական դասավորությունը:
| Ընտրության գործոն | Ինչ պետք է հաշվի առնել | Ինչու է դա կարևոր |
|---|---|---|
| Հիմնական բացվածք | Համապատասխանեցրեք ներքին տրամագիծը մալուխի կամ հաղորդիչի դասավորության հետ | Ապահովում է գործնական տեղադրում և բավարար մաքրում |
| Համակարգի լարումը | Հաստատեք համատեղելիությունը էլեկտրական համակարգի հետ | Աջակցում է համապատասխան մեկուսացմանը և անվտանգ շահագործմանը |
| Մնացորդային հոսանք | Որոշեք հայտնաբերման ակնկալվող միջակայքը | Օգնում է ապահովել համապատասխան պաշտպանության զգայունություն |
| Ռելեների համատեղելիություն | Ստուգեք երկրորդային ելքի և ռելեի պահանջները | Ապահովում է, որ պաշտպանության համակարգը կարող է ճիշտ մեկնաբանել ազդանշանը |
| Տեղադրման մեթոդ | Դիտարկենք պինդ միջուկով կամ պառակտված միջուկով շինարարությունը | Split-core մոդելները ձեռնտու են վերազինման ծրագրերի համար |
| Բնապահպանական պայմաններ | Ջերմաստիճանը, աղտոտվածության մակարդակը, խոնավությունը և տեղադրման վայրը | Աջակցում է հուսալի երկարաժամկետ շահագործմանը |
Վերականգնման կիրառումների համար պառակտված միջուկով տրանսֆորմատորը կարող է զգալի գործնական առավելություն տալ, քանի որ տեխնիկները սովորաբար կարող են տեղադրել այն գոյություն ունեցող մալուխային դասավորության շուրջ, այլ ոչ թե ամբողջությամբ ապամոնտաժել առաջնային միացումը:
Ճիշտ տեղադրումը կարևոր է մնացորդային հոսանքի հուսալի չափման համար: Տրանսֆորմատորի բացվածքի միջով անցնող հաղորդիչը պետք է հետևի պաշտպանության նախագծմանը, որպեսզի տրանսֆորմատորը չափի պաշտպանված շղթայի ամբողջական ընթացիկ հարաբերությունը:
Նախքան տեղադրումը, ինժեներները պետք է ստուգեն.
Նշված LXK շարքի համար սահմանված նորմալ աշխատանքային պայմանները ներառում են ներսի տեղադրումը, շրջակա միջավայրի ջերմաստիճանի միջակայքը -5°C-ից մինչև 40°C և ոչ կոռոզիոն, ցածր աղտոտված միջավայրեր: Ինժեներները միշտ պետք է հաստատեն ծրագրի իրական պայմանները ընտրված արտադրանքի տեխնիկական փաստաթղթերի համեմատ նախքան տեղադրումը:
Anqiang Power-ի LXK շարքը տրամադրում է բացվածքի բազմաթիվ տարբերակներ՝ տարբեր առաջնային մալուխների դասավորություններ տեղադրելու համար: Առկա չափերը տատանվում են մոտավորապես 80 մմ-ից մինչև 300 մմ, ինչը ճարտարագետներին տալիս է ճկունություն տրանսֆորմատորը առկա բաշխիչ սարքավորումների մեջ ինտեգրելիս:
| Մոդել | բացվածք D | Չափս E | Չափս L | Չափը L1 |
|---|---|---|---|---|
| LXK-80 | Ֆ80 | 58 մմ | 130 մմ | 123 մմ |
| LXK-100 | Ֆ100 | 58 մմ | 130 մմ | 122 մմ |
| LXK-120 | Ֆ120 | 57 մմ | 130 մմ | 120 մմ |
| LXK-150 | Ֆ150 | 58 մմ | 190 մմ | 123 մմ |
| LXK-180 | Ֆ180 | 58 մմ | 190 մմ | 125 մմ |
| LXK-200 | Ֆ200 | 60 մմ | 280 մմ | 129 մմ |
| LXK-240 | Ֆ240 | 80 մմ | 280 մմ | 167 մմ |
| LXK-260 | Ֆ260 | 55 մմ | 280 մմ | 120 մմ |
| LXK-300 | Ֆ300 | 80 մմ | 280 մմ | 170 մմ |
Արտադրանքի մանրամասն տեղեկատվության համար ինժեներները կարող են վերանայելԶրոյական հաջորդականության ընթացիկ տրանսֆորմատորի արտադրանքի էջև համեմատեք բացվածքի առկա չափերը տեղադրման ֆիզիկական պահանջների հետ:
Դրա հիմնական նպատակն է հայտնաբերել մնացորդային կամ զրոյական հաջորդական հոսանքը, որը կապված է երկրի խզումների և ընթացիկ արտահոսքի հետ: Արդյունքը կարող է միացվել պաշտպանական ռելեին մոնիտորինգի և անսարքության մեկուսացման համար:
Այո՛։ Պառակտված միջուկային կոնստրուկցիան հատկապես ձեռնտու է վերազինման և սպասարկման ծրագրերի համար, քանի որ տրանսֆորմատորը կարող է հավաքվել գոյություն ունեցող մալուխի շուրջ՝ առանց առաջնային մալուխի անջատման պահանջի:
Սովորական հոսանքի տրանսֆորմատորը սովորաբար չափում է հոսանքը առանձին հաղորդիչում, մինչդեռ զրոյական հաջորդականությամբ տրանսֆորմատորը հայտնաբերում է մնացորդային հոսանքը, որն առաջանում է նրա միջով անցնող հաղորդիչների վեկտորային հարաբերություններից:
Տիպիկ կիրառությունները ներառում են բաշխիչ պահարաններ, ենթակայաններ, օղակաձև հիմնական ագրեգատներ, տրանսֆորմատորների պաշտպանության համակարգեր, անջատիչ սարքերի հավաքներ և անջատիչների պաշտպանության վահանակներ:
Կարևոր գործոնները ներառում են միջուկի բացվածքը, էլեկտրական համակարգի պահանջները, սպասվող մնացորդային հոսանքը, երկրորդային ելքը, ռելեի համատեղելիությունը, մեկուսացման պահանջները, տեղադրման եղանակը և շրջակա միջավայրի պայմանները:
Զրոյական հաջորդականության հոսանքի տրանսֆորմատորը երկրային անսարքությունների հայտնաբերման և էլեկտրական պաշտպանության ժամանակակից համակարգերի համար կրիտիկական զգայական բաղադրիչ է: Մշտադիտարկելով մնացորդային հոսանքը, որը ստեղծվում է, երբ նորմալ ընթացիկ հավասարակշռությունը խախտվում է, այն պաշտպանական ռելեներին տալիս է արժեքավոր տեղեկատվություն՝ աննորմալ աշխատանքային պայմանները բացահայտելու համար: Պառակտված միջուկային շինարարությունը հետագայում բարելավում է տեղադրման ճկունությունը, հատկապես վերազինման և սպասարկման նախագծերում:
Հուսալի մնացորդային հոսանքի հայտնաբերում պահանջող նախագծերի համար Anqiang Power-ն առաջարկում է LXK շարքի լուծումներ բազմաթիվ բացվածքների չափսերով, էպոքսիդային խեժով վակուումային ձուլում, սառը գլանվածքով սիլիկոնային պողպատից միջուկներ և թթվածնազուրկ պղնձե ոլորուններ: Եթե դուք ընտրում եք համապատասխան տրանսֆորմատոր բաշխիչ ցանցի, անջատիչների հավաքման կամ պաշտպանության համակարգի համար,կապվեք մեզ հետքննարկելու ձեր տեխնիկական պահանջները և գտնելու զրոյական հաջորդականության հոսանքի տրանսֆորմատորի համապատասխան լուծում ձեր հավելվածի համար:
