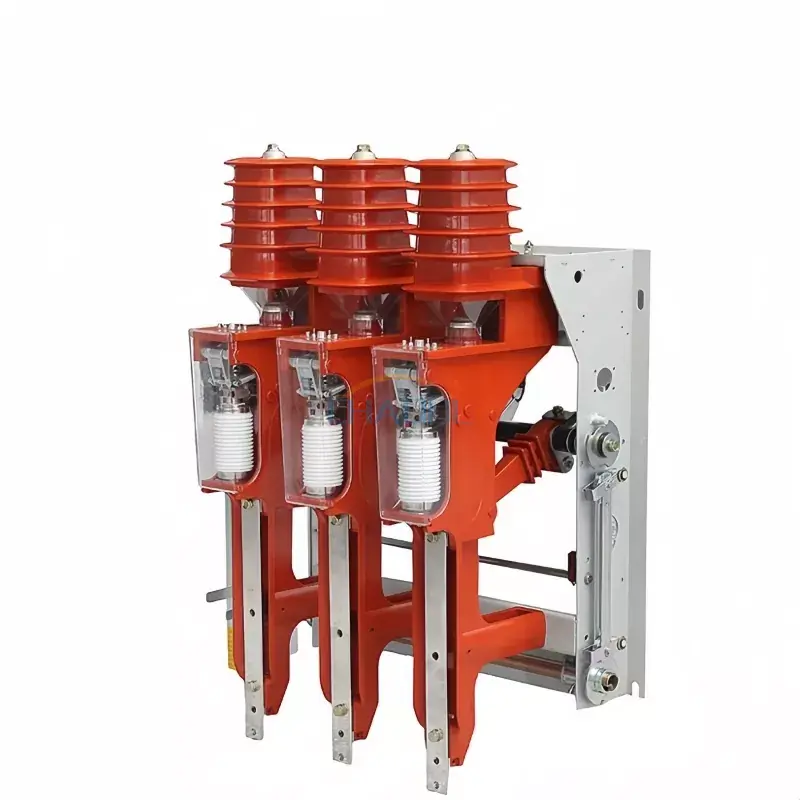

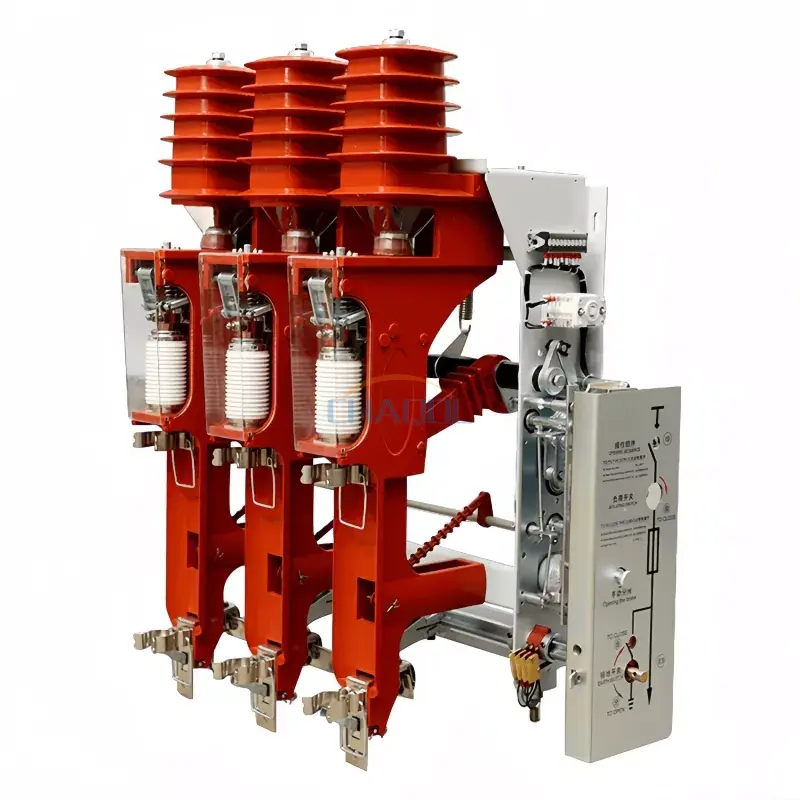

Ներքին բարձր լարման բեռնման անջատիչ

Model:FZN25-12/FZR25-12D

Anqiang Power-ը Չինաստանում արտադրում է ներքին բարձր լարման բեռի անջատիչներ: Մեր բեռնման անջատիչները ունեն փոխանցման եզակի կառուցվածքի դիզայն, որտեղ աղեղի մարման խցիկը դիմանում է բարձր լարման միայն փակման և բացման պահերին: Հետևաբար, դրանք կոմպակտ են և թեթև, ինչը թույլ է տալիս միաժամանակ աշխատել ինչպես մեկուսացման, այնպես էլ աղեղը մարող կոնտակտի հետ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Anqiang Powerներկայացնում է FZN25 և FZRN25 շարքերը՝ հաջորդ սերունդըներքին բարձր լարման բեռի անջատիչներ12 կՎ, 50 Հց զանգի հիմնական միավորների համար (RMU): Ինժեներական հետ աուղղակի գործող մեկուսացնող կոնտակտ՝ կապված վակուումային ընդհատիչի հետ, այս անջատիչները մատուցում ենառանց աղեղի բեռի պատրաստում/ջարդումև ամուրպաշտպանություն կարճ միացումից(FZRN25-ի համար): Անկախ նրանից՝ դուք շահագործում եք կոմունալ ենթակայան, քամու էներգիայի հավաքման պահարան կամ արդյունաբերական կայան, մեր FZN25/FZRN25 շարքը ապահովում է բեռնվածքի հուսալի կառավարում և անվտանգություն:

FZN25 vs FZRN25. Ո՞ր մոդելն է համապատասխանում ձեր տրանսֆորմատորին և RMU հավելվածին:

FZN25-12D / T630-20

Մաքուր բեռնման անջատիչ

✓ Գնահատված ընթացիկ.630 Ա
✓ Կարճ միացման խզում.Ոչ մեկը (առանց ապահովիչ)
✓ Լավագույնը՝Մալուխի հանգույցի միացում, RMU հիմնական անջատիչ, հաճախակի բեռնման ցիկլեր
✓ Տիպիկ օգտագործումը.Անցում մինչև 1250 կՎԱ առանց բեռի տրանսֆորմատոր

FZRN25-12D/T125-31.5

Ապահովիչներ-համակցման սարքավորում

✓ Գնահատված ընթացիկ.125A (բեռնվածություն) / 31,5 կԱ (անսարք)
✓ Կարճ միացման խզում.31,5 կԱ (ապահովիչ SDLAJ-12)
✓ Լավագույնը՝Տրանսֆորմատորի առաջնային պաշտպանություն, անսարքության մեկուսացում մինչև 31,5 կԱ
✓ Փոխանցման հոսանք.2000A (սահուն ապահովիչների բեռնվածքի անջատիչի համակարգում)

📍 Դիմումի և ընտրության ուղեցույց. իրական աշխարհի սցենարներ

✅ Սցենար 1. 12 կՎ օղակաձև հիմնական միավոր (RMU) որպես մուտքային/հանգույց անջատիչ
ՕգտագործեքFZN25որպես հիմնական բեռնվածքի անջատիչ: Այն մշակում է 630A հանգույցի հոսանքը՝ փակելով և բացելով օղակաձև ցանցը: Ինտեգրված հողակցման անջատիչը ապահովում է անվտանգ հողակցում սպասարկման ընթացքում:

✅ Սցենար 2. Տրանսֆորմատորային սնուցող պաշտպանություն (օրինակ՝ 1000 կՎԱ, 1250 կՎԱ)
ԸնտրեքFZRN25. Ապահովիչը (SDLAJ-12) կվերացնի փուլ առ փուլ և հողային անսարքությունները մինչև 31,5 կԱ, մինչդեռ վակուումային բեռնվածքի անջատիչը կառավարում է մինչև 125 Ա բեռնման նորմալ հոսանքը: Կատարյալ համարքամու/արևի հավաքման պահարաններևկոմպակտ ենթակայաններ.

✅ Սցենար 3. Տրանսֆորմատորի առանց բեռի միացում (≤1250 կՎԱ)
Ե՛վ FZN25-ը, և՛ FZRN25-ը կարող են անջատել առանց բեռի տրանսֆորմատորները՝ շնորհիվ վակուումային ընդհատիչի բարձր դիէլեկտրիկ վերականգնման: Այնուամենայնիվ, եթե դուք ակնկալում եք կարճ միացման հաճախակի անսարքություններ, միշտ նախընտրեքFZRN25.

📋 Տեխնիկական բնութագրեր

Ծրագրի անվանումը	Պարամետրի արժեքը
Ծրագրի անվանումը	FZN25-12D / T630-20	FZRN25-12D/T125-31.5
Գնահատված լարումը	12 կՎ
Գնահատված հաճախականությունը	50 Հց
Գնահատված դինամիկ կայունության հոսանք	50 KA	—
Գնահատված ակտիվ բեռի խախտման հոսանքը	630 Ա	125 Ա
Գնահատված փակ հանգույցի անջատման հոսանքը	630 Ա	125 Ա
Գնահատված մալուխի լիցքավորման և անջատման հոսանքը	10 Ա
Չբեռնված տրանսֆորմատորի (հզորության) անջատում	1250 ԿՎԱ
Գնահատված կարճ միացման ընդհատման հոսանքը	—	31,5 ԿԱ
Գնահատված փոխանցման հոսանք	—	2000 Ա
Ապահովիչների մոդել	—	ՍԴԼԱԺ-12
Ազդեցության էներգիայի արտադրություն	—	2-5 J (միջին)
Գնահատված կարճ միացման հոսանք	50 KA
Հողանցման անջատիչի գնահատված դինամիկ կայունության հոսանքը	50 KA
Հողանցման անջատիչ 2S, ջերմակայուն հոսանք	20 ԿԱ
Օժանդակ շղթայի անվանական լարումը	AC/DC220,110
Մեխանիկական կյանք	10000 անգամ

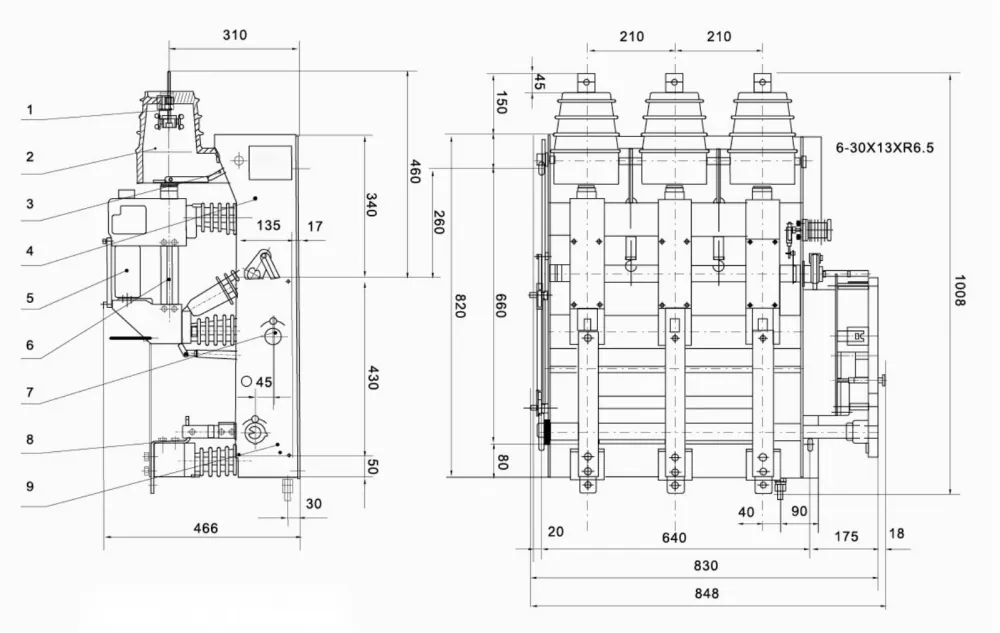

📐 Եզրագծային գծագրեր և բաղադրիչների բաշխում

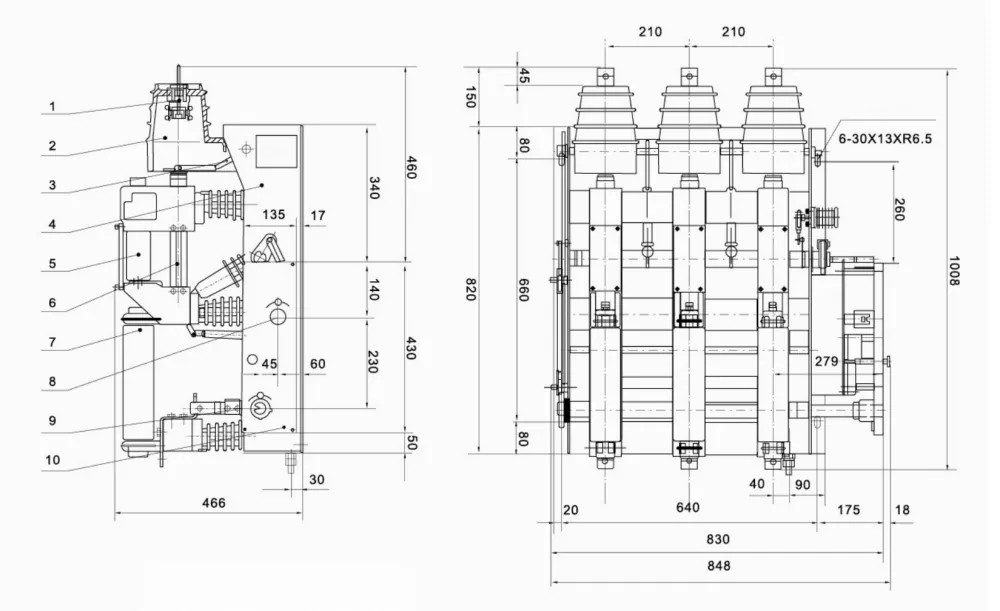

FZRN25-12D– 1. Ստացիոնար կոնտակտ, 2. Մեկուսիչ ծածկ, 3. Փական, 4. Շրջանակ, 5. Վակուումային ընդհատիչ, 6. Հաղորդող բալոն, 7. Ապահովիչ, 8. Էներգիայի պահպանման լիսեռ, 9. Հողանցման անջատիչ լիսեռ, 10. Կառավարման վահանակ։

FZN25-12D– նույն կոշտ կառուցվածքը, բայց առանց ապահովիչի պահարանի: Ուղղակի գործողության մեկուսիչ կոնտակտ + վակուումային ընդհատիչը ապահովում է բեռնվածքի անվտանգ փոխարկումը:

Երկու մոդելներն էլ համատեղելի ենKYN28-12, HXGN-12 և մոդուլային RMU պարիսպներ. Էլեկտրական շարժիչի կամընտիր մեխանիզմը հասանելի է հեռավոր SCADA ինտեգրման համար: Կապվեք մեզ հետ CAD գծագրերի համար (DXF/PDF):

🏭 Ինչու՞ Anqiang Power: – Ձեր հուսալի գործընկերը 12 կՎ բեռնման անջատիչների համար

Գործարանային ուղիղ– Միջնորդ չկա, ավելի լավ գին և ժամկետ (15-25 օր):
Փորձարկված տեսակը– GB3804, IEC 60265-1, լիովին հավաստագրված:
Անհատականացումը պատրաստ է– Էլեկտրական շահագործում, օժանդակ անջատիչներ, հատուկ կողպեքներ:
Համաշխարհային հղումներ- Մատակարարվում է Հարավարևելյան Ասիա, Մերձավոր Արևելք, Աֆրիկա, Հարավային Ամերիկա:

📌 Իրական նախագծի հղումներ.

✅ Ֆիլիպիններ– 200+ միավոր FZN25-12D/T630-20 մատակարարված կոմունալ ընկերությանը Մետրո Մանիլայում RMU կաբինետի արդիականացման համար (2024–2025):

✅ Վիետնամ– FZRN25-12D/T125-31.5-ի 150 հավաքածու՝ տեղակայված արևային ֆերմայի հավաքման պահարաններում (Binh Thuan նահանգ, 50MW նախագիծ):

Հաճախակի տրվող հարցեր

Q1: Ո՞րն է տարբերությունը FZN25-ի և FZRN25-ի միջև:
A: FZN25-ը մաքուր բեռնվածքի անջատիչ է (առավելագույնը 630A, առանց ներքին ապահովիչ): FZRN25-ը ապահովիչների համակցման սարք է (բեռնման անջատիչ + ապահովիչ), որը կարող է ընդհատել կարճ միացման հոսանքները մինչև 31,5 կԱ: Օգտագործեք FZRN25, երբ տրանսֆորմատորի կարճ միացումից պաշտպանություն է անհրաժեշտ:

Q2. Ի՞նչ է նշանակում «գնահատված փոխանցման հոսանքը» FZRN25-ում:
A: Փոխանցման հոսանքը (2000A) առավելագույն հոսանքն է, որը բեռնվածքի անջատիչը կարող է կոտրվել, երբ ապահովիչի հարվածը միացված է: Այս արժեքից բարձր, ապահովիչը միայնակ ընդհատում է անսարքությունը: Anqiang Power-ի FZRN25-ը ապահովում է հուսալի համակարգում:

Q3. Կարո՞ղ եմ էլեկտրական օպերատոր տեղադրել FZN25/FZRN25-ի վրա:
A: Այո, երկուսն էլ աջակցում են էլեկտրական շահագործմանը AC/DC 110V կամ 220V: Կատարյալ է հեռակառավարման և SCADA համակարգերի համար:

Q4: Ո՞րն է այս բեռնվածքի անջատիչների մեխանիկական կյանքը:
A: 10,000 գործողություն նորմալ սպասարկման պայմաններում՝ շնորհիվ կնքված վակուումային անջատիչի և ամուր զսպանակային մեխանիզմի:

Q5: Դուք նմուշներ տրամադրո՞ւմ եք մեծաքանակ պատվերից առաջ:
A: Բացարձակապես: Նախաարտադրական նմուշները հասանելի են 7-10 օր տևողությամբ: Մենք նաև աջակցում ենք գործարանային վկաների թեստերին:
