Ի՞նչ է միջուկային հոսանքի տրանսֆորմատորը:
Միջուկային հոսանքի տրանսֆորմատորը էլեկտրական գործիքի տրանսֆորմատոր է, որը նախատեսված է բարձր առաջնային հոսանքը վերածելու ավելի ցածր, ստանդարտացված երկրորդական հոսանքի, որը կարող է ապահով օգտագործվել չափիչ գործիքների, հաշվիչների և պաշտպանական ռելեների միջոցով: Չափման շղթան ուղղակիորեն բարձր հոսանքի հաղորդիչին միացնելու փոխարեն, առաջնային մալուխը կամ ավտոբուսն անցնում է տրանսֆորմատորի միջուկով:

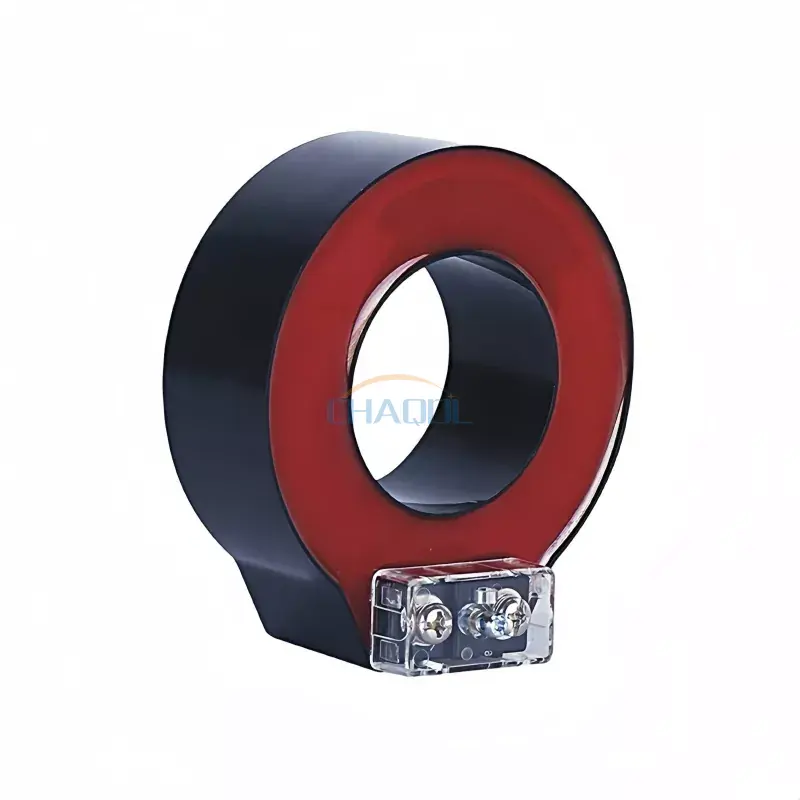

Anqiang Power-ից LMZC-10 շարքը նախատեսված է 35 կՎ-ից ցածր աշխատանքային լարման AC էլեկտրաէներգիայի համակարգերի համար: Այն կարող է կազմաձևվել այնպիսի ծրագրերի համար, որոնք ներառում են լարման մակարդակներ, ինչպիսիք են 10 կՎ, 24 կՎ և 35 կՎ՝ համաձայն նախագծի պահանջների: Դրա կառուցվածքը հարմար է այնպիսի ծրագրերի համար, որտեղ անհրաժեշտ է հուսալի ընթացիկ նմուշառում, հաշվառում և ռելեային պաշտպանություն:
Ի տարբերություն սովորական տրանսֆորմատորի, որը կարող է ունենալ հատուկ առաջնային ոլորուն, միջուկային դիզայնը օգտագործում է միջուկով անցնող հաղորդիչը որպես առաջնային շրջադարձ: Այս կոնստրուկցիան կարող է կոմպակտ լուծում ապահովել էլեկտրական բաշխիչ սարքավորումների համար՝ միաժամանակ պարզեցնելով ինտեգրումը համապատասխան համակարգերին:
Ինչպե՞ս է աշխատում միջուկային հոսանքի տրանսֆորմատորը:
Գործողության սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի վրա: Երբ փոփոխական հոսանքը հոսում է առաջնային հաղորդիչով, այն առաջացնում է մագնիսական դաշտ հաղորդիչի շուրջ: Մագնիսական հոսքը անցնում է տրանսֆորմատորի միջուկով և առաջացնում է համամասնական հոսանք երկրորդական ոլորունում:
Ստացված երկրորդական հոսանքը սովորաբար ստանդարտացված է չափման կամ պաշտպանության սարքավորումներին միանալու համար: LMZC-10-ի համար երկրորդական հոսանքի տարբերակները ներառում են 5A և 1A՝ կախված ընտրված կոնֆիգուրացիայից:
Հիմնական գործառնական գործընթացը կարելի է ամփոփել հետևյալ կերպ.
- Առաջնային մալուխը կամ ավտոբուսը փոխանցում է համակարգի հոսանքը:
- Առաջնային հաղորդիչը անցնում է մագնիսական միջուկով:
- Փոփոխական հոսանքը միջուկում մագնիսական հոսք է ստեղծում:
- Երկրորդական ոլորուն արձագանքում է մագնիսական հոսքին:
- Կրճատված երկրորդային հոսանք մատակարարվում է չափիչ կամ պաշտպանիչ միացում:
- Միացված սարքավորումն օգտագործում է ազդանշան մոնիտորինգի, չափման կամ պաշտպանիչ գործառույթների համար:
Այս դասավորությունը բաժանում է չափման սխեման առաջնային հոսանքի հաղորդիչից՝ հոսանքի մոնիտորինգն ավելի գործնական դարձնելով բաշխման բազմաթիվ ծրագրերում:
Ի՞նչ է կառուցվածքային դիզայնը:
Տրանսֆորմատորի կառուցումն ուղղակիորեն ազդում է չափման կայունության, մեկուսացման կատարողականի, շրջակա միջավայրի դիմադրության և ծառայության ժամկետի վրա: LMZC-10-ն օգտագործում է սիլիկոնային պողպատե միջուկ՝ համակցված էպոքսիդային խեժի ձուլման մեկուսացման հետ:
Հիմնական և մագնիսական միացում
Շրջանակային սիլիցիումային պողպատի միջուկը ապահովում է էլեկտրամագնիսական ինդուկցիայի համար անհրաժեշտ մագնիսական ուղին: Ճիշտ նախագծված մագնիսական միացումն օգնում է պահպանել հոսանքի փոխակերպման կայուն բնութագրերը և ապահովում է չափման հուսալի կատարում:
Առաջնային դիրիժոր
Միջուկով անցնող առաջնային հաղորդիչը գործում է որպես մեկ պտույտ առաջնային ոլորուն: Այս դասավորությունը թույլ է տալիս տրանսֆորմատորին չափել հոսանքը, որը հոսում է գոյություն ունեցող մալուխի կամ ավտոբուսի միջով, առանց սովորական բազմապտույտ առաջնային ոլորուն պահանջելու:
Երկրորդային ոլորուն
Երկրորդային ոլորուն օգտագործում է բարձր հաղորդունակությամբ պղնձե մետաղալարեր՝ միացված հաշվիչների և պաշտպանիչ սարքերի համար կայուն ելքային հոսանք արտադրելու համար: Երկրորդական սխեման պետք է ճիշտ միացված լինի և վարվի՝ համաձայն սարքավորումների նախագծման և կիրառելի էլեկտրական անվտանգության ընթացակարգերի:
Մեկուսացում և բնակարանաշինություն
Ապրանքը օգտագործում է էպոքսիդային խեժի մեկուսացում և բոցավառվող ABS պատյան: Կնքված թափանցիկ տերմինալի կափարիչը նախագծված է նաև միացման տարածքի շուրջ տեսանելիությունը բարելավելու համար՝ միաժամանակ ապահովելով ավելի անվտանգ էլեկտրահաղորդման և սպասարկման աշխատանքները:
Ո՞ր տեխնիկական պարամետրերն են առավել կարևոր:
Ընթացիկ տրանսֆորմատոր ընտրելը պահանջում է ավելին, քան պարզապես անվանական հոսանքը համապատասխանելը: Ինժեներները պետք է միասին գնահատեն էլեկտրական համակարգը, չափման նպատակը, տեղադրման չափերը, ճշգրտության պահանջները և պաշտպանության պահանջները:
| Պարամետր | LMZC-10 Տեղեկանք | Ինչու է դա կարևոր |
|---|---|---|
| Ապրանքի մոդել | LMZC-10 | Նույնականացնում է արտադրանքի կիրառելի կոնֆիգուրացիան |
| Գնահատված հաճախականությունը | 50/60 Հց | Համապատասխանում է AC էներգահամակարգի ընդհանուր հաճախականություններին |
| Երկրորդային հոսանք | 1A / 5A | Որոշում է համատեղելիությունը միացված սարքավորումների հետ |
| Նյութ | Բոցավառվող ABS | Աջակցում է մեխանիկական պաշտպանությանը և էլեկտրական անվտանգությանը |
| Հիմնական | Տորոիդային սիլիկոնային պողպատ | Ապահովում է ընթացիկ փոխակերպման մագնիսական ուղին |
| Մեկուսացում | Էպոքսիդային խեժի ձուլում | Բարելավում է մեկուսացումը և շրջակա միջավայրի դիմադրությունը |
| Կիրառելի համակարգի լարումը | 35 կՎ-ից ցածր | Սահմանում է նախատեսված էլեկտրական կիրառման շրջանակը |
Ճշգրտության դասը և գնահատված բեռը նույնպես պետք է ուշադիր դիտարկվեն: Տարբեր ծրագրերի համար կարող է պահանջվել չափիչ հոսանքի տրանսֆորմատոր, պաշտպանիչ հոսանքի տրանսֆորմատոր կամ երկակի ոլորուն կոնֆիգուրացիա: Առաջնային հոսանքի պահանջվող միջակայքը պետք է համապատասխանի իրական աշխատանքային պայմաններին, այլ ոչ թե ընտրվի բացառապես հնարավոր առավելագույն հոսանքից:
Որտեղ է օգտագործվում միջուկային հոսանքի տրանսֆորմատորը:
Կոմպակտ կառուցվածքը և ուղիղ հաղորդիչ միջուկի դասավորությունը դարձնում են այս տեսակի տրանսֆորմատորը հարմար մի շարք էլեկտրական չափումների և պաշտպանության կիրառությունների համար:
- Էլեկտրաէներգիայի բաշխիչ պահարաններ.Աջակցում է ընթացիկ չափման և մոնիտորինգի բաշխման սարքավորումների ներսում:
- Չափիչ վահանակներ.Ապահովում է ընթացիկ ազդանշաններ էլեկտրական չափման համակարգերի համար:
- Միջին լարման անջատիչ.Կարող է ինտեգրվել համապատասխան GIS, RMU և անջատիչ սարքերի կոնֆիգուրացիաներին:
- Ենթակայաններ:Աջակցում է ընթացիկ նմուշառման և ռելեային պաշտպանության գործառույթներին:
- Արդյունաբերական ավտոմատացում.Թույլ է տալիս էլեկտրական մոնիտորինգ իրականացնել արդյունաբերական էներգիայի կառավարման համակարգերում:
- Վերականգնվող էներգիայի համակարգեր.Կարող է աջակցել ընթացիկ մոնիտորինգին, որտեղ էլեկտրական դիզայնը և տրանսֆորմատորի բնութագրերը համատեղելի են:
- Վերականգնման նախագծեր.Պառակտված միջուկի համապատասխան կոնֆիգուրացիան կարող է պարզեցնել տեղադրումը գոյություն ունեցող հաղորդիչների շուրջ, որտեղ թույլ է տալիս համակարգի դիզայնը:
Վերականգնման աշխատանքների համար տեղադրման պայմանները պետք է գնահատվեն նախքան ընտրությունը: Հիմնական պատուհանը, հաղորդիչի չափը, անվանական հոսանքը, մեկուսացման պահանջները և տեղադրման հասանելի տարածքը պետք է համապատասխանեն իրական համակարգին:
Որո՞նք են հիմնական կատարողական առավելությունները:
Կոմպակտ ինտեգրում
Օղակաձեւ կառուցվածքը թույլ է տալիս առաջնային հաղորդիչին անցնել միջուկի միջով՝ ստեղծելով էլեկտրական պահարանների և անջատիչների համար կոմպակտ չափման դասավորություն:
Կայուն հոսանքի չափում
Շրջանակային սիլիցիումային պողպատի միջուկը և պղնձի երկրորդական ոլորուն նախագծված են ապահովելու կայուն հոսանքի փոխակերպման բնութագրեր չափումների և պաշտպանության համար:
Մեկուսացման պաշտպանություն
Էպոքսիդային խեժի ձուլումը ապահովում է էլեկտրական մեկուսացում և նպաստում խոնավության, փոշու և շրջակա միջավայրի մեխանիկական սթրեսների դեմ դիմադրությանը:
Ճկուն հավելված
Շարքը կարող է կազմաձևվել տարբեր առաջնային հոսանքի տիրույթների և ճշգրտության պահանջների համար: Հետևաբար, արտադրանքի ընտրությունը կարող է հիմնված լինել այն բանի վրա, թե արդյոք հավելվածը կենտրոնանում է չափման, պաշտպանության կամ համակցված գործառույթների վրա:
Նվազեցված տեղադրման բարդությունը
Այնտեղ, որտեղ կիրառելի տրանսֆորմատորի կոնֆիգուրացիան և համակարգի պայմանները դա թույլ են տալիս, միջուկային կամ ճեղքված միջուկային դասավորությունը կարող է նվազեցնել ընթացիկ չափումները գոյություն ունեցող էլեկտրական ենթակառուցվածքում ինտեգրելու համար պահանջվող աշխատանքը:
Ինչպե՞ս պետք է ընտրել ճիշտ մոդելը:
Հուսալի ընտրության գործընթացը սկսվում է ոչ թե տրանսֆորմատորի ֆիզիկական տեսքից, այլ էլեկտրական համակարգից: Նախքան պատվեր կատարելը, ինժեներները և գնման թիմերը պետք է հաստատեն հետևյալ տեղեկատվությունը.
- Առաջնային հոսանք.Որոշեք դիրիժորի անվանական և ակնկալվող գործառնական հոսանքը:
- Համակարգի լարումը:Հաստատեք, որ տրանսֆորմատորը համապատասխանում է նախատեսված լարման մակարդակին:
- Հաճախականությունը:Ստուգեք, թե արդյոք հավելվածն օգտագործում է 50 Հց կամ 60 Հց գործողություն:
- Երկրորդային ելք.Ընտրեք 1A կամ 5A ըստ միացված հաշվիչի, ռելեի կամ մոնիտորինգի սարքավորման:
- Ճշգրտության դաս.Սահմանեք ճշտության պահանջը՝ ըստ այն մասին, թե արդյոք տրանսֆորմատորն օգտագործվում է չափման, չափման կամ պաշտպանության համար:
- Բեռ:Ստուգեք երկրորդական շղթայի պահանջվող VA վարկանիշը:
- Հիմնական պատուհան.Համոզվեք, որ առաջնային մալուխը կամ ավտոբուսը կարող են ֆիզիկապես անցնել միջուկով:
- Տեղադրման միջավայր.Հաստատեք ներքին/արտաքին պայմանները, ջերմաստիճանը, խոնավությունը, աղտոտվածությունը և պատի հասանելի պաշտպանությունը:
Ավելի մեծ էլեկտրական նախագծերի համար այս պարամետրերը պետք է վերանայվեն ամբողջական պաշտպանության և չափման նախագծի հետ միասին: Ճիշտ ընտրված հոսանքի տրանսֆորմատորն օգնում է կանխել տրանսֆորմատորի և ներքևի հսկողության սարքավորումների միջև անհամատեղելիությունը:
Տեղադրման ի՞նչ պրակտիկա պետք է հետևել:
Ճիշտ տեղադրումը կարևոր է ինչպես էլեկտրական անվտանգության, այնպես էլ չափումների կատարման համար: Առաջնային հաղորդիչը պետք է անցնի միջուկի կենտրոնով, ինչպես նշված է արտադրանքի նախագծով, ինչը կօգնի պահպանել նախատեսված մագնիսական հոսքի բաշխումը:
- Հաստատեք տրանսֆորմատորի վարկանիշը նախքան տեղադրումը:
- Ստուգեք, որ առաջնային հաղորդիչը ճիշտ տեղավորվում է միջուկի պատուհանի միջով:
- Հաղորդավարը ճիշտ դիրքում պահեք միջուկում:
- Համոզվեք, որ երկրորդական տերմինալները ճիշտ են միացված:
- Հետևեք երկրորդական հիմնավորման համար կիրառելի պահանջներին:
- Մի աշխատեք հոսանքի տրանսֆորմատորի երկրորդական միացումն անապահով բաց միացման պայմաններում:
- Անհրաժեշտության դեպքում օգտագործեք համապատասխան մեկուսացված մոնտաժային սարքավորում:
- Ստուգեք տերմինալները և մեկուսացումը պլանային սպասարկման ժամանակ:
Էլեկտրական տեղադրումը միշտ պետք է իրականացվի որակավորված անձնակազմի կողմից՝ հետևելով համապատասխան տեղական կանոնակարգերին, համակարգի գծագրերին և արտադրողի ցուցումներին:
Հաճախակի տրվող հարցեր
Ո՞րն է հիմնական հոսանքի տրանսֆորմատորի հիմնական նպատակը:
Դրա հիմնական նպատակն է փոխակերպել բարձր AC հոսանքը ավելի ցածր երկրորդական հոսանքի, որը կարող է օգտագործվել չափման, չափման, մոնիտորինգի և ռելեային պաշտպանության համար:
Ի՞նչ երկրորդական ընթացիկ տարբերակներ կան LMZC-10-ի համար:
LMZC-10 արտադրանքի տեղեկատվությունը թվարկում է 1A և 5A երկրորդական ընթացիկ տարբերակները: Համապատասխան տարբերակը կախված է միացված չափման կամ պաշտպանության սարքավորումների պահանջներից:
Ինչ լարման միջակայքի համար է նախատեսված տրանսֆորմատորը:
LMZC-10-ը նախատեսված է 35կՎ-ից ցածր աշխատանքային լարման AC էլեկտրաէներգիայի համակարգերի համար, որոնց հարմարեցումը հասանելի է այնպիսի ծրագրերի համար, ինչպիսիք են 10կՎ, 24կՎ և 35կՎ՝ ըստ նախագծի պահանջների:
Կարո՞ղ է միջուկային ձևավորումն օգտագործվել վերազինման ծրագրերի համար:
Այո՛։ Միջուկի միջուկի կամ պառակտված միջուկի համապատասխան կոնֆիգուրացիան կարող է օգտակար լինել վերազինման և սպասարկման նախագծերի համար, քանի որ առաջնային հաղորդիչը կարող է անցնել տրանսֆորմատորի միջով՝ առանց սովորական հատուկ առաջնային ոլորուն պահանջելու: Տեղադրման իրական իրագործելիությունը կախված է կոնկրետ համակարգի կոնֆիգուրացիայից:
Ի՞նչ նյութեր են օգտագործվում LMZC-10 շինարարության մեջ:
Տրանսֆորմատորն օգտագործում է սիլիկոնային պողպատե միջուկ, բարձր հաղորդունակությամբ պղնձի երկրորդական ոլորուն, էպոքսիդային խեժի ձուլման մեկուսացում և բոցավառվող ABS պատյան:
Արդյո՞ք արտադրանքը հարմար է բացօթյա տեղադրման համար:
Հղված արտադրանքի տեղեկատվությունը հիմնականում նկարագրում է ներքին ծրագրերը: Հետևաբար, բացօթյա օգտագործումը պետք է գնահատվի՝ ըստ պարիսպների, շրջակա միջավայրի պայմանների, մեկուսացման պահանջների և ծրագրին հատուկ կոնֆիգուրացիայի:
Եզրակացություն
Միջուկային հոսանքի տրանսֆորմատորն առաջարկում է գործնական մոտեցում հոսանքի բաշխման համակարգերում հոսանքի չափման և պաշտպանության համար՝ օգտագործելով առաջնային մալուխը կամ ավտոբուսը՝ որպես հիմնական հաղորդիչ մագնիսական միջուկի միջով: Անջատիչ սարքերի, բաշխիչ պահարանների, հաշվառման վահանակների, ենթակայանների և արդյունաբերական էներգահամակարգերի կիրառման համար կարևոր է առաջնային հոսանքի, լարման, հաճախականության, երկրորդային ելքի, ճշգրտության, ծանրաբեռնվածության և տեղադրման չափերի մանրակրկիտ համապատասխանեցումը:
Anqiang Power-ի LMZC-10-ը համատեղում է տորոիդային սիլիկոնային պողպատի միջուկը, պղնձի երկրորդական ոլորուն, էպոքսիդային խեժի մեկուսացումը և կոմպակտ պատյանը՝ հուսալի ընթացիկ նմուշառում և պաշտպանություն պահանջող ծրագրերի համար: Եթե դուք ընտրում եք ընթացիկ տրանսֆորմատոր նոր տեղադրման, վերազինման նախագծի կամ հարմարեցված էլեկտրաէներգիայի բաշխման համակարգի համար, վերանայեք Core Current Transformer-ի տեխնիկական բնութագրերը ևկապվեք մեզ հետՁեր անվանական հոսանքի, լարման մակարդակի, ճշգրտության դասի, երկրորդական հոսանքի և տեղադրման պահանջների հետ՝ համապատասխան լուծումը քննարկելու համար:
