Զրոյական հաջորդականության ընթացիկ տրանսֆորմատոր

Model:LXK-Φ80-200

Anqiang Power-ի ինքնուրույն մշակված Zero Sequence Current Transformer-ը հարմար է 50Hz կամ 60Hz անվանական հաճախականությամբ և 0.5KV և ցածր անվանական լարման ունեցող էներգահամակարգերի համար՝ էներգիայի և լարման չափման և ռելեային պաշտպանության մեջ օգտագործելու համար: Այն առանձնանում է բարձր ջերմաստիճանի դիմադրությամբ, լավ մեկուսացման կատարմամբ, կոմպակտ չափսերով և հեշտ տեղադրմամբ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Զրոյական հաջորդականության հոսանքի տրանսֆորմատորը նախատեսված է միջին լարման էներգահամակարգերում երկրային անսարքությունների հայտնաբերման և պաշտպանության համակարգման համար: Այն սովորաբար կիրառվում է 10 կՎ բաշխիչ ցանցերում՝ վերահսկելու անհավասարակշիռ կամ անսարքության պայմաններում առաջացող մնացորդային հոսանքը՝ օգնելով պաշտպանական ռելեներին արագ մեկուսացնել անսարք սխեմաները և բարելավել համակարգի անվտանգությունն ու հուսալիությունը:

Այս մոդելը (LXK-Φ80-200) օգտագործում է էպոքսիդային խեժի վակուումային ձուլման տեխնոլոգիա՝ պառակտված միջուկային կառուցվածքով, որը թույլ է տալիս տեղադրումը առանց առաջնային մալուխների անջատման: Միջուկը պատրաստված է բարձրորակ սառը գլանվածքով սիլիկոնային պողպատից, մինչդեռ ոլորուն օգտագործում են թթվածնազուրկ պղնձե հաղորդիչներ՝ ապահովելու կայուն մագնիսական կատարում և ցածր կորուստ երկարաժամկետ շահագործման ընթացքում:

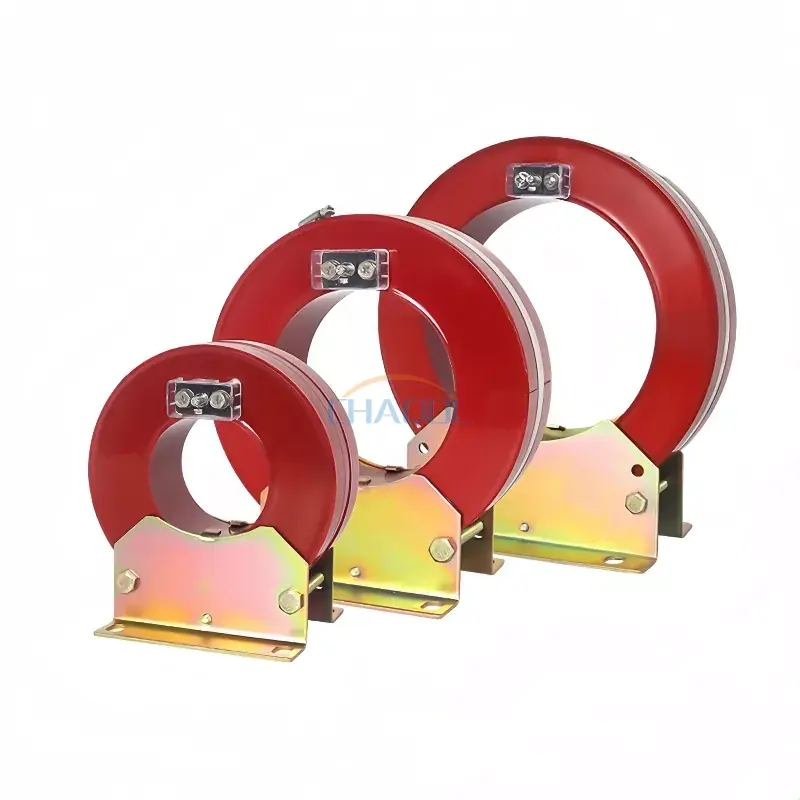

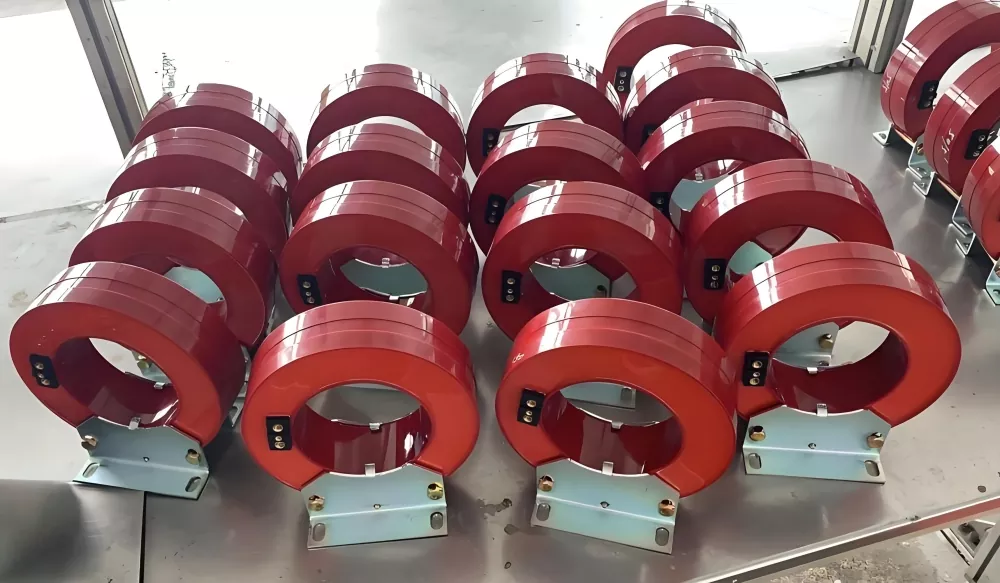

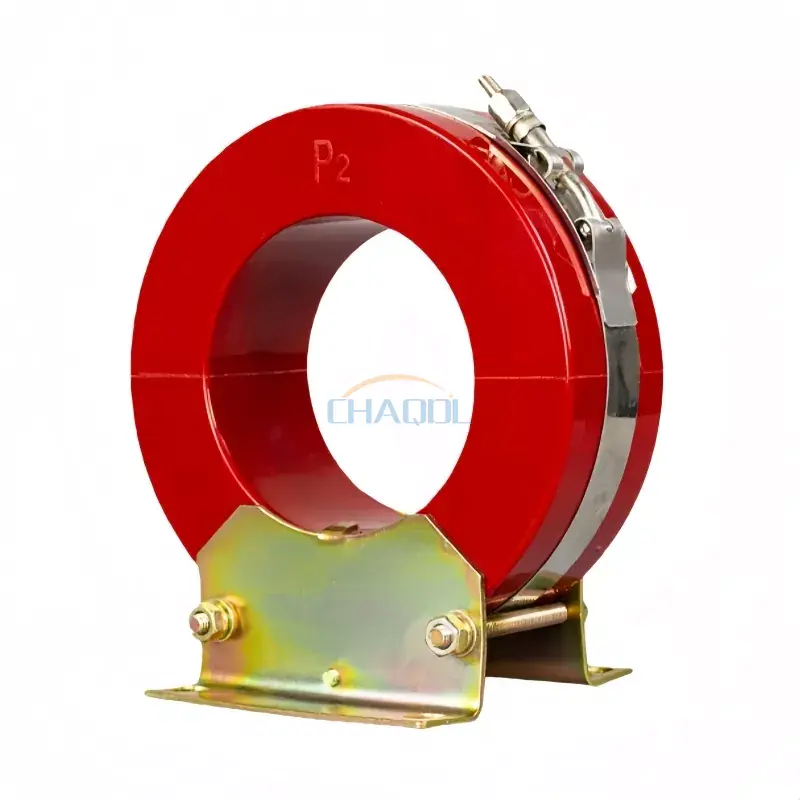

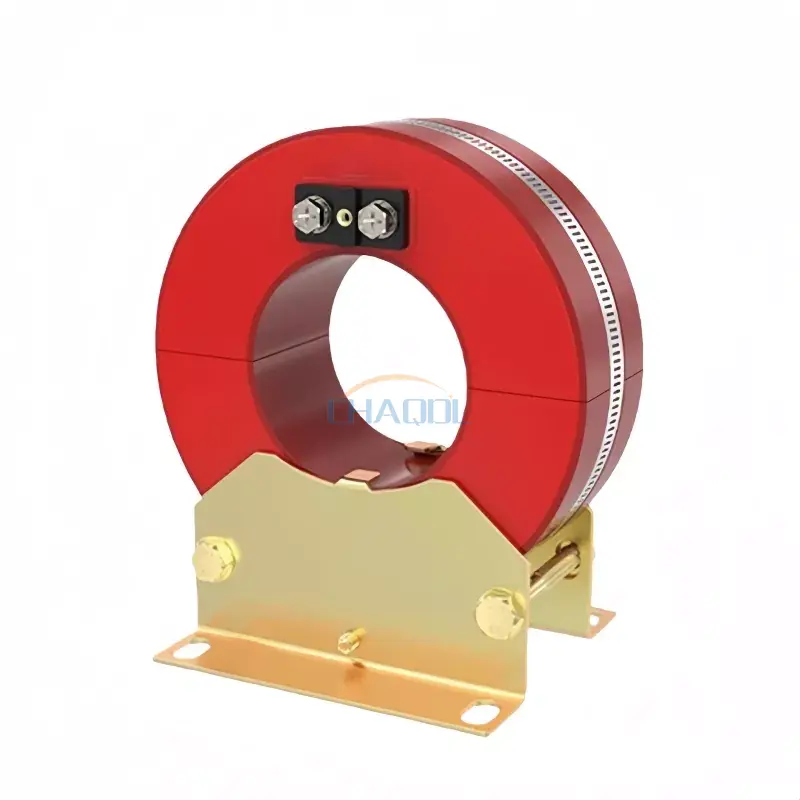

Իրական արտադրանքի լուսանկարներ

Zero Sequence Current Transformer

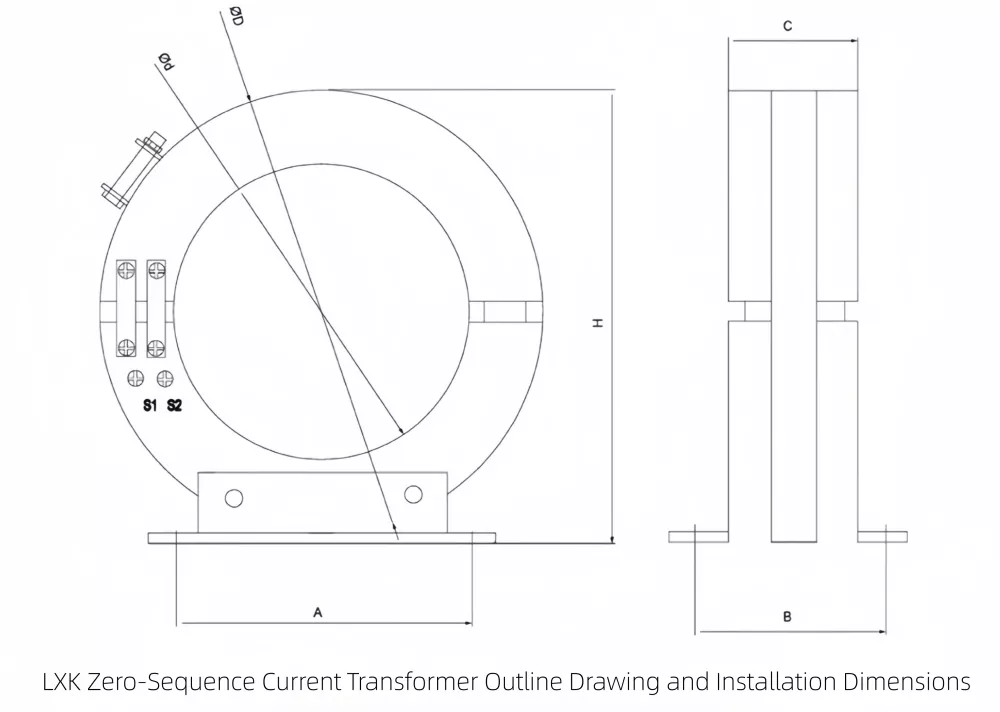

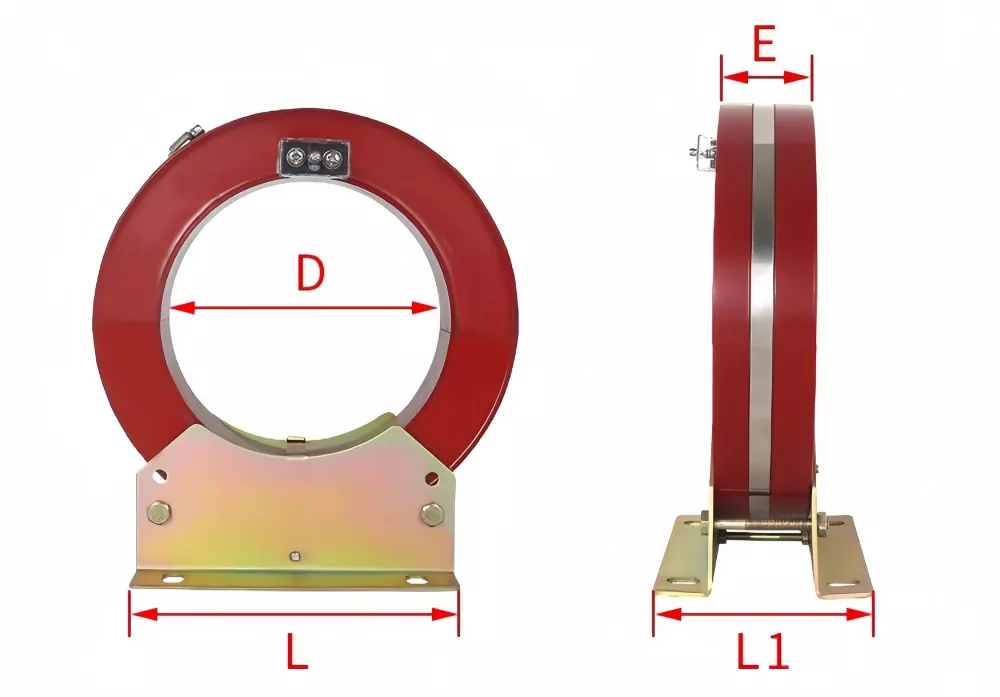

Արտադրանքի տեսքի և չափերի դիագրամ

Zero Sequence Current Transformer

Այս զրոյական հաջորդականության հոսանքի տրանսֆորմատորի հիմնական առավելությունը նրա պառակտված միջուկային կառուցվածքն է, որը թույլ է տալիս տեղադրում առանց առաջնային մալուխների անջատման: Երկու հատվածի միջուկի դիզայնը, որը զուգորդվում է կռվան ամրացման հետ, զգալիորեն բարելավում է տեղում տեղադրման արդյունավետությունը վերազինման և սպասարկման նախագծերում:

Ապրանքի բնութագրերը	D	E	L	L1
LXK-80	Ֆ80	58	130	123
LXK-100	Ֆ100	58	130	122
LXK-120	Ֆ120	57	130	120
LXK-150	Ֆ150	58	190	123
LXK-180	Ֆ180	58	190	125
LXK-200	Ֆ200	60	280	129
LXK-240	Ֆ240	80	280	167
LXK-260	Ֆ260	55	280	120
LXK-300	Ֆ300	80	280	170

Ռելեի տեխնիկական պարամետրեր

Ռելե մոդել	Ռելե կծիկի միացման եղանակը	Ռելեի սանդղակի արժեքը	Զրոյական հաջորդականության ընթացիկ արժեք (A)
ԴԴ-11/60 DD-1/60	սերիական միացում	15*1	2.4-4.5
		30*1
	զուգահեռաբար	15*2	3-5
		30*2
	սերիական միացում	15*1	3-5
		30*1
	զուգահեռաբար	15*2	3-6
		30*2

Մեկուսացման գնահատված մակարդակը՝ 0.5/3KV

Ապրանքի առանձնահատկությունները

Պառակտված միջուկով էպոքսիդային խեժի կառուցվածքը թույլ է տալիս արագ տեղադրում առանց առաջնային մալուխների հեռացման՝ նվազեցնելով սպասարկման և վերազինման նախագծերի խափանումները: Դիզայնը նաև բարելավում է մեխանիկական կայունությունը և երկարաժամկետ մեկուսացման հուսալիությունը կոշտ էլեկտրական միջավայրերում:

Սարքը ապահովում է չափման կայուն կատարում ցածր և բարձր մնացորդային հոսանքի պայմաններում, ինչը հարմար է դարձնում արդյունաբերական բաշխիչ ցանցերի, ենթակայանների և կոմպակտ անջատիչների հավաքների պաշտպանության համակարգերի համար:

Նորմալ աշխատանքային պայմաններ

1. Տեղադրում. Ներքին օգտագործման համար

2. Ջերմաստիճանի միջակայք՝ -5℃-ից 40℃, միջին օրական ≤ 30℃

3. Շրջակա միջավայր. ոչ կոռոզիոն, ցածր աղտոտվածության տարածքներ

ՀՏՀ

Q1: Ո՞րն է զրոյական հաջորդականության հոսանքի տրանսֆորմատորի հիմնական գործառույթը:
A: Այն հայտնաբերում է անհավասարակշռության հոսանքը, որն առաջացել է եռաֆազ համակարգերում հողային անսարքությունների հետևանքով և ազդանշաններ է տրամադրում ռելեային պաշտպանության համակարգերին՝ անսարք սխեմաները մեկուսացնելու համար:

Q2. Կարո՞ղ է այն տեղադրվել առանց համակարգը անջատելու:
A: Այո, պառակտված միջուկի դիզայնը թույլ է տալիս տեղադրել առկա մալուխների շուրջ առանց անջատման:

Q3: Արդյո՞ք գնահատված հոսանքը ֆիքսված է կամ հարմարեցված:
A: Առաջնային ընթացիկ վարկանիշը կարող է հարմարեցվել համակարգի պահանջների հիման վրա:

Q4. Պաշտպանության ո՞ր համակարգերի հետ է այն համատեղելի:
A: Այն համատեղելի է հողային անսարքության ռելեների, պաշտպանության վահանակների և անջատիչների մոնիտորինգի համակարգերի հետ:

Q5: Ի՞նչ նյութեր են օգտագործվում միջուկի և ոլորման մեջ:
A: Այն օգտագործում է սառը գլանվածքով սիլիցիումային պողպատից միջուկներ և թթվածնազուրկ պղնձե ոլորուններ ցածր կորստի և բարձր արդյունավետության համար:

Q6: Որտեղ է այն սովորաբար տեղադրվում:
A: Այն սովորաբար տեղադրվում է օղակաձև հիմնական ստորաբաժանումներում, բաշխիչ պահարաններում, տրանսֆորմատորներում և անջատիչների պաշտպանության վահանակներում:

Թեժ պիտակներ: Զրոյական հաջորդականության հոսանքի տրանսֆորմատոր, հողային անսարք հոսանքի տրանսֆորմատոր, արտահոսքի հոսանքի ցուցիչ
