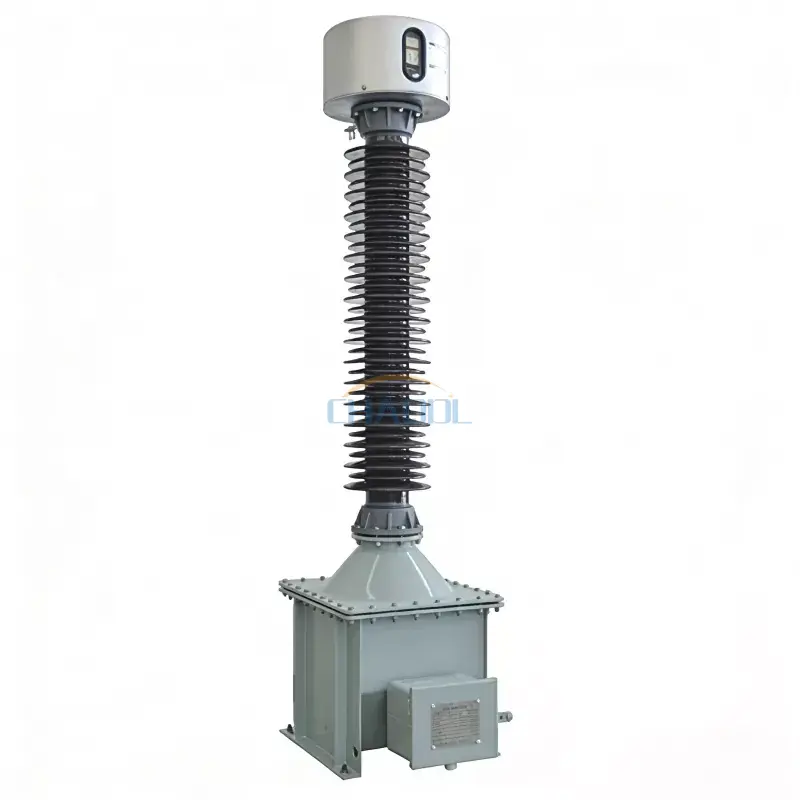

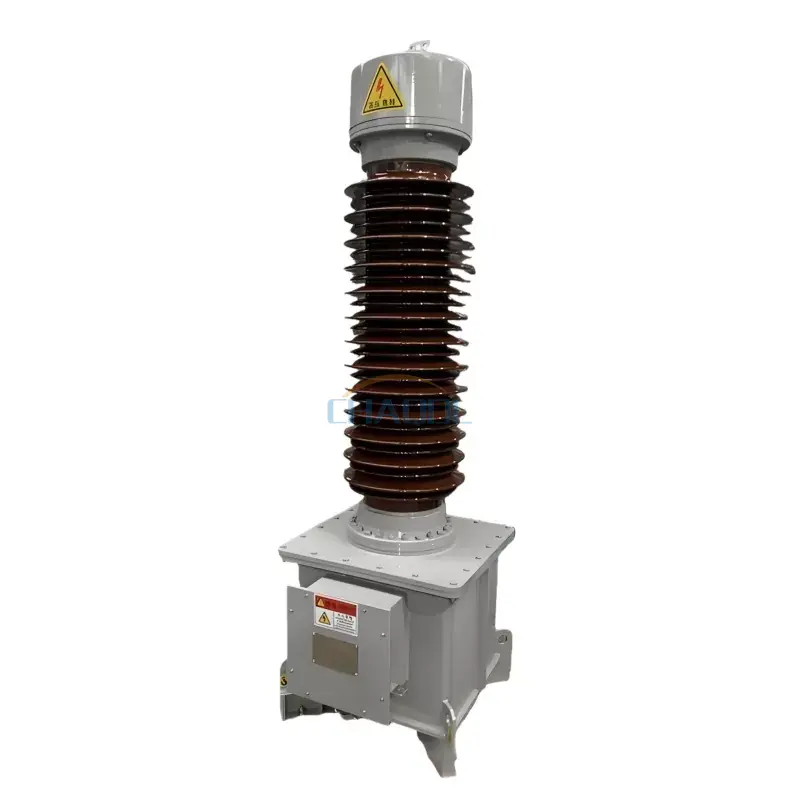

Anqiang Power-ը ներկայացնում է իր բարձր արդյունավետությունըՆավթի ընկղմված էլեկտրամագնիսական լարման տրանսֆորմատորնախատեսված է միջին և բարձր լարման էներգահամակարգերում հուսալի հաշվառման և պաշտպանության համար: JDX շարքը նախագծված է 66KV, 110KV և 220KV ցանցերի համար՝ ապահովելով կայուն աշխատանքը ենթակայաններում, էլեկտրահաղորդման գծերում և արդյունաբերական բաշխման համակարգերում: Նրա ներքին մեկուսացման համակարգը ընդունում է աստիճանավորված կոնդենսիվ կառուցվածք՝ ապահովելու էլեկտրական դաշտի միասնական բաշխումը և երկարաժամկետ գործառնական կայունությունը ցանցի պահանջկոտ պայմաններում:
Այս արտադրանքը լայնորեն օգտագործվում է էլեկտրահաղորդման միջավայրերում, որտեղ պահանջվում է ճշգրիտ լարման չափում և համակարգի պաշտպանություն: Օպտիմալացված նավթամեկուսիչ դիզայնով և ուժեղացված մեխանիկական կառուցվածքով միավորը ապահովում է կայուն աշխատանք նույնիսկ տատանվող բեռի և շրջակա միջավայրի սթրեսի պայմաններում:
ԱյնՆավթի ընկղմված էլեկտրամագնիսական լարման տրանսֆորմատորընդունում է նավթի բաքի կնքված կառուցվածքը, որը զուգորդվում է չժանգոտվող պողպատից ընդարձակման համակարգի հետ՝ կայուն ներքին ճնշումը պահպանելու համար: Յուղի մակարդակը կարող է տեսողականորեն վերահսկվել հատուկ զննման պատուհանի միջոցով, որն օգնում է օպերատորներին արագ գնահատել աշխատանքային պայմանները՝ առանց ապամոնտաժման:
Հիմնական բաց մետաղական բաղադրիչները մշակվում են տաք ցինկապատմամբ և փոշի ծածկով՝ կոռոզիայից դիմադրությունը բարձրացնելու համար: Երկրորդական տերմինալները դասավորված են շերտավոր կոնֆիգուրացիայի մեջ՝ առանձնացնելով չափիչ և պաշտպանիչ ոլորունները՝ նվազեցնելու միջամտությունը և բարելավելու չափման ճշգրտությունը:
JDX շարքի էլեկտրական կատարողական պարամետրեր տարբեր լարման մակարդակների համար.
| Գնահատված առաջնային լարումը (կՎ) | 66/69 թ | 110/115 | 132/138 թ | 150 | 220/230 թ | ||
| Սարքավորման առավելագույն լարումը (կՎ) | 72.5 | 123/126 թ | 145 | 325 | 460 | ||
| Գնահատված հաճախականություն (Հց) | 50/60 | ||||||
| Գնահատված հզորության հաճախականության դիմացկուն լարման (կՎ) | 140/160 թ | 230 | 275 | 750 | 1050 | ||
| Գնահատված կայծակնային իմպուլսի դիմացկուն լարման (կՎ) | 325/350 թ | 550 | 650 | 1500 | 2100 | ||
| Աղեղի բռնկման հեռավորությունը | 780 | 1050 | 1300 | ||||
| Մեխանիկական բեռ (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Երկրորդական տերմինալի գծանշումներ | 1ա-1ն | 2a-2n | դա-դն | ||||
| Ճշգրտության մակարդակ | 0.2 | 0.5 | 3P | ||||
| Գնահատված ելք (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Ջերմային սահմանային ելք (VA) | 2000 | ||||||
| Գնահատված լարման գործակիցը | 1.2/Շարունակական;1.9/8ժ(66ԿՎ) 1.2 / շարունակական; 1.5 / 30 վրկ (110-230 կՎ) |
||||||
Ժամանակակից էներգահամակարգերում, էՆավթի ընկղմված էլեկտրամագնիսական լարման տրանսֆորմատորսովորաբար տեղակայված է բացօթյա ենթակայաններում, հաղորդման միջանցքներում և բարձր լարման բաշխիչ կայաններում: Այն աջակցում է լարման ճշգրիտ չափմանը եկամտի չափման և ռելեի պաշտպանության համար՝ ապահովելով ցանցի կայուն աշխատանքը բարդ ծանրաբեռնվածության պայմաններում:
Դիզայնը հատկապես հարմար է մեկուսացման բարձր հուսալիություն պահանջող միջավայրերի համար, ինչպիսիք են կոմունալ ենթակայանները, արդյունաբերական էլեկտրակայանները և տարածաշրջանային էլեկտրացանցերը:

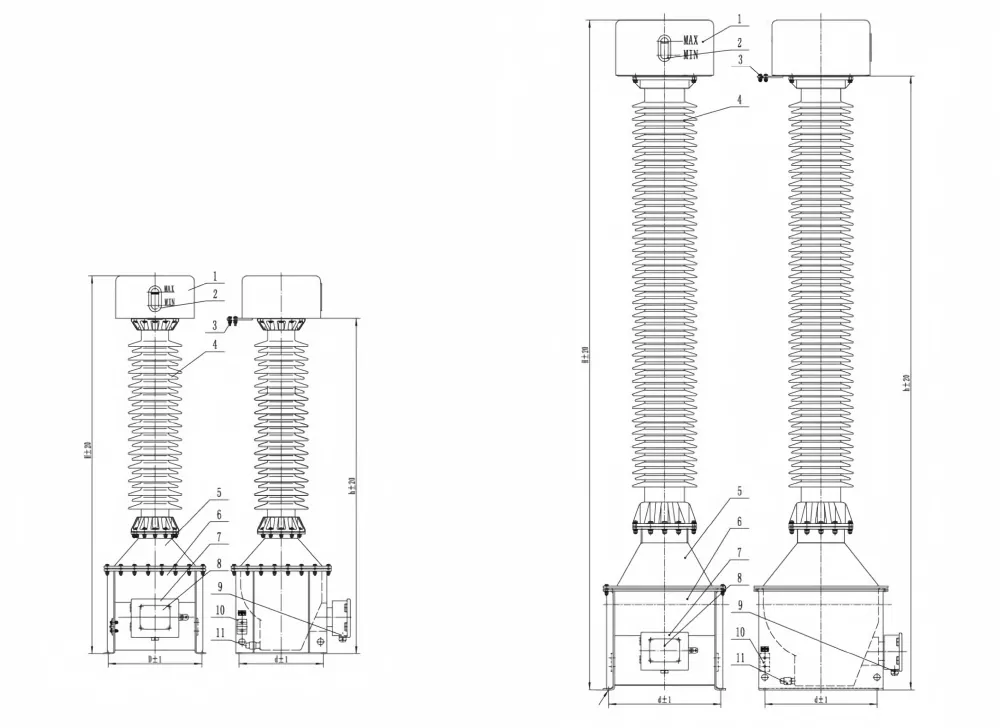

| Համար | Անուն |
| 1 | Ընդարձակող |
| 2 | Յուղի մակարդակի ստուգման պատուհան |
| 3 | Մեկ տերմինալ |
| 4 | Ճենապակյա թեւ |
| 5 | Բարձրացված նստատեղ |
| 6 | Տանկ |
| 7 | Երկրորդական միացման տուփ |
| 8 | Անվանատախտակ |
| 9 | Երկրորդական ելքի փոս |
| 10 | Հողամասային ափսե |
| 11 | Նավթի արտահոսքի փական |
Նախքան շահագործման հանձնելը, ապահովեք ճիշտ հիմնավորումը և ստուգեք լարերի երկրորդական բևեռականությունը: Տրանսֆորմատորը պետք է տեղադրվի կայուն հիմքի վրա՝ բավարար բացվածքով, որպեսզի պահպանի մեկուսացման հեռավորությունը և անվտանգ շահագործումը: Երկարատև շահագործման ընթացքում խորհուրդ է տրվում յուղի մակարդակի և կնքման վիճակի կանոնավոր ստուգում:
Q1: Ինչ համակարգերի համար է հարմար այս լարման տրանսֆորմատորը:
A: Այն սովորաբար օգտագործվում է 66KV-ից մինչև 220KV էներգիայի փոխանցման և բաշխման համակարգերում՝ չափման և պաշտպանության համար:
Q2: Կարո՞ղ է այն օգտագործել դրսում:
A: Այո, կառուցվածքը նախատեսված է բացօթյա ենթակայանների համար, որոնք ունեն հակակոռոզիոն և հերմետիկ մեկուսացում:
Q3: Ո՞րն է պահպանման պահանջը:
A: Յուղի մակարդակի կանոնավոր ստուգումը և տերմինալի խստացումը խորհուրդ են տրվում կայուն երկարաժամկետ շահագործման համար:
Q4: Արդյո՞ք այն աջակցում է տարբեր ճշգրտության դասեր:
A: Այո, մի քանի ճշգրտության համակցություններ հասանելի են չափման և պաշտպանության ծրագրերի համար:
Q5: Ինչպե՞ս է ապահովվում մեկուսացման կատարումը:
A: Միավորն օգտագործում է նավթի մեկուսացում` կոնդենսիվ դասակարգմամբ` էլեկտրական դաշտի միասնական բաշխումը պահպանելու համար:
Q6: Ո՞րն է ծառայության ժամկետը:
A: Նորմալ աշխատանքային պայմաններում այն աջակցում է երկարաժամկետ ծառայության նվազագույն քայքայմամբ:
