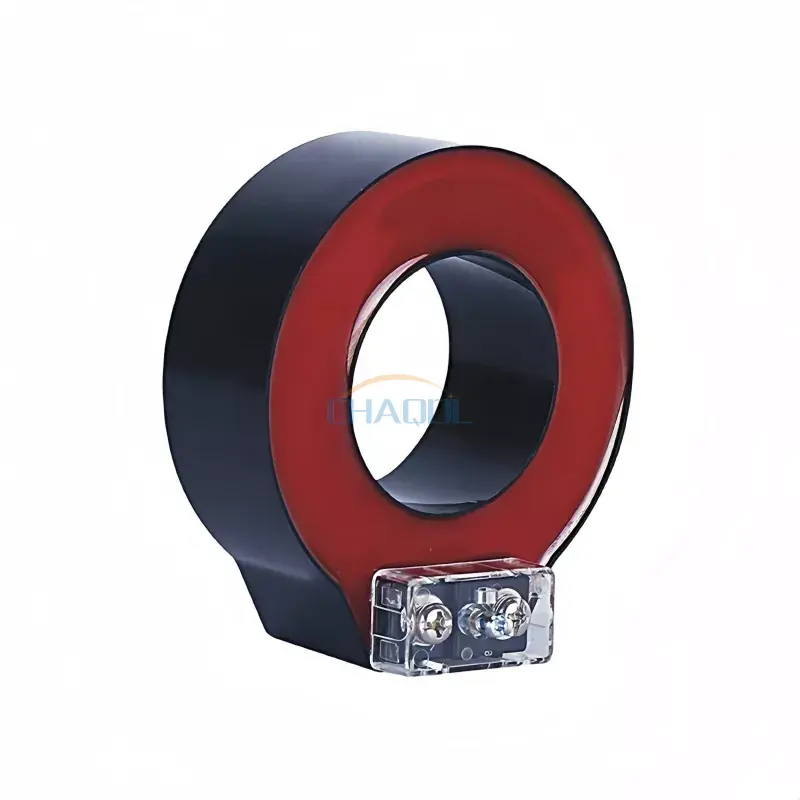

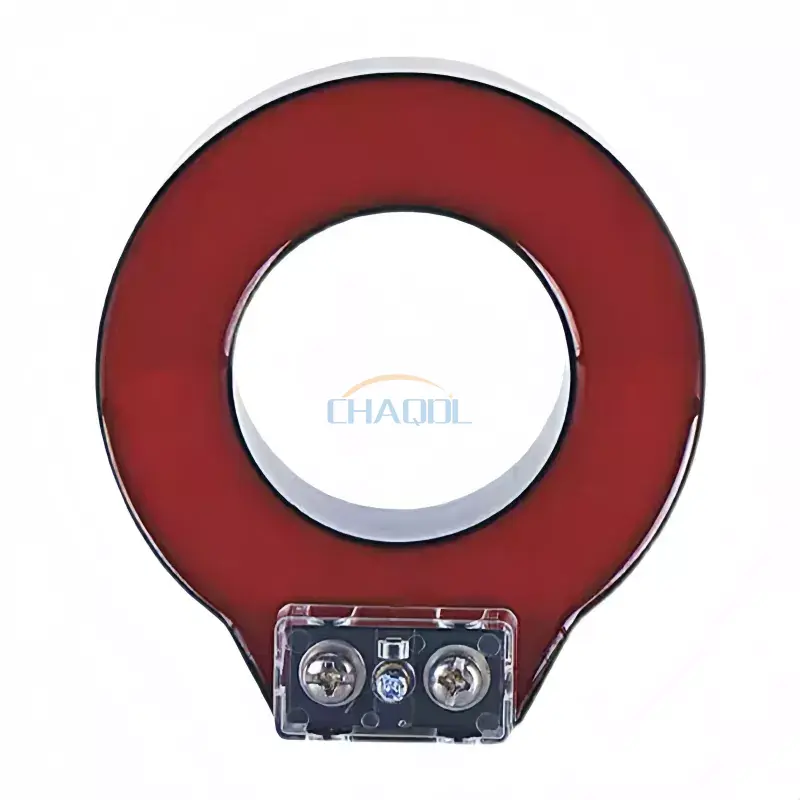

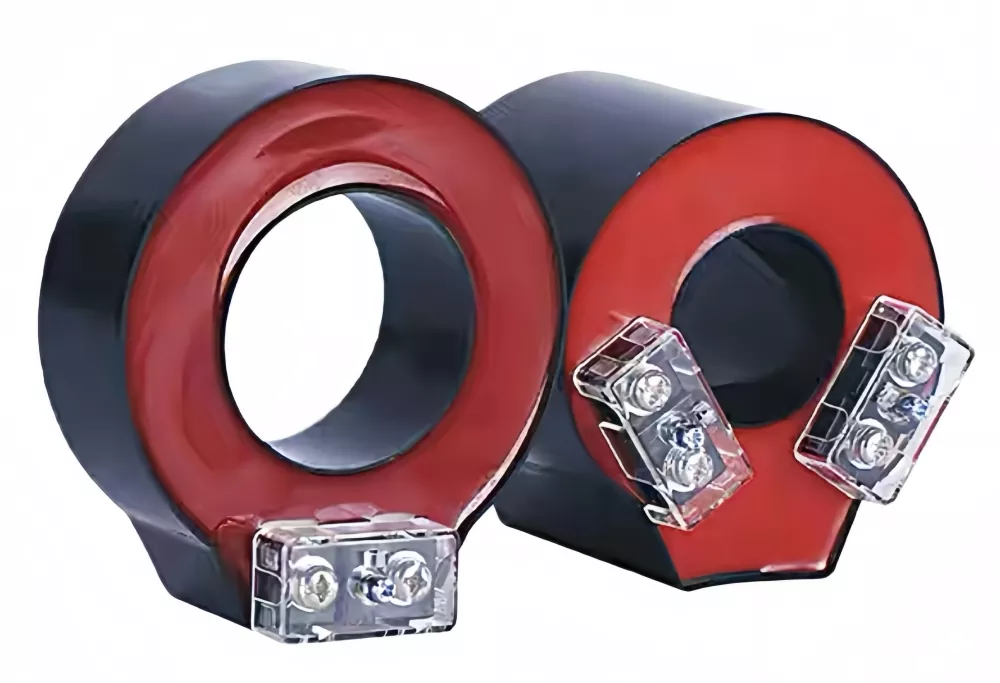

Anqiang Power-ը մշակում է միջուկի տեսակը Through Core Current Transformer LMZC-10-ի հիման վրա՝ հիմնվելով էլեկտրաէներգիայի բաշխման ժամանակակից համակարգերի դաշտային կիրառման պահանջների վրա: Նախագծված միջին լարման անջատիչների միջավայրերի համար, ինչպիսիք են GIS-ը, RMU-ն և կոմպակտ ենթակայանները, արտադրանքը ապահովում է կայուն չափումների կատարում բարդ աշխատանքային պայմաններում: Այն ընդունում է լիովին մեկուսացված կառուցվածք՝ բոցավառվող ABS պատյանով և կնքված թափանցիկ տերմինալի կափարիչով՝ էլեկտրահաղորդման և սպասարկման ընթացքում անվտանգությունն ու տեսանելիությունը բարելավելու համար:
Գործնական հաշվառման և պաշտպանության սխեմաներում այն լայնորեն օգտագործվում է հոսանքի իրական ժամանակի նմուշառման և էներգահամակարգերում ռելեային պաշտպանության համար: Դրա պառակտված միջուկը կամ օղակաձև կառուցվածքը թույլ է տալիս ուղղակիորեն տեղադրվել առաջնային մալուխների կամ ավտոբուսների վրա՝ առանց հիմնական հաղորդիչի ապամոնտաժման՝ բարելավելով արդյունավետությունը վերազինման կամ սպասարկման նախագծերի ժամանակ:
Այն կառուցված է տորոիդային սիլիկոնային պողպատե միջուկով և էպոքսիդային խեժի ձուլման մեկուսացմամբ: Առաջնային հաղորդիչը գործում է որպես մեկ պտույտ ոլորուն, որը զգալիորեն բարելավում է մագնիսական միացման արդյունավետությունը և նվազեցնում էներգիայի կորուստը շահագործման ընթացքում:
Երկրորդային ոլորուն պատրաստված է բարձր հաղորդունակությամբ պղնձե մետաղալարից՝ ապահովելու կայուն ընթացիկ ելք և չափման ճշգրտություն: Լիովին կնքված էպոքսիդային խեժի կառուցվածքը բարձրացնում է խոնավության դիմադրությունը, պաշտպանությունը փոշուց և երկարաժամկետ մեխանիկական կայունությունը:
Էլեկտրատեխնիկական կիրառություններում նախընտրելի է միջուկային հոսանքի տրանսֆորմատորը իր կոմպակտ կառուցվածքի և շարունակական շահագործման միջավայրում հուսալի կատարողականության համար:
|
Ապրանքի անվանումը |
Հիմնական ընթացիկ տրանսֆորմատորի միջոցով |
Ապրանքի մոդել |
LMZC-10 |
|
Գնահատված հաճախականությունը |
50/60 Հց |
Արտադրանքի նյութ |
ABS բոցավառվող |
|
Հակակեղտոտման վարկանիշ |
Մակարդակ 2 |
Երկրորդային հոսանք |
5A/1A |
|
Շրջակա միջավայրի ջերմաստիճանը |
-350℃-550℃ |
Բարձրություն |
≤1000 մետր |
|
Մոդել |
Օգտագործեք |
Չափիչ հոսանքի տրանսֆորմատոր |
Պաշտպանիչ հոսանքի տրանսֆորմատոր |
Կրկնակի ոլորուն հոսանքի տրանսֆորմատոր |
|||||||
|
Գնահատված առաջնային հոսանք |
Ճշգրտության դաս և գնահատված բեռ (VA) |
Ճշգրտության դաս և գնահատված բեռ (VA) |
Ճշգրտության դաս և գնահատված բեռ (VA) |
||||||||
|
0,2 վրկ |
0.2 |
0.5 |
10P 5 |
10P10 |
10P15 |
0.5 |
1 |
10P10 |
10P5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
Այս շարքը լայնորեն կիրառվում է ցածր լարման բաշխիչ պահարաններում, չափիչ վահանակներում և արդյունաբերական ավտոմատացման համակարգերում: The Through Core Current Transformer-ը հատկապես հարմար է վերազինման նախագծերի համար, որտեղ առկա ավտոբուսները կամ մալուխները չեն կարող անջատվել տեղադրման ընթացքում: Այն աջակցում է շարունակական աշխատանքին փակ միջավայրում կայուն խոնավության և ջերմաստիճանի վերահսկմամբ:
Լայնորեն կիրառվում է էլեկտրական էներգիայի համակարգերում, որոնք պահանջում են ճշգրիտ ընթացիկ մոնիտորինգ և պաշտպանության համակարգում: Այն հարմար է ինչպես արդյունաբերական, այնպես էլ կոմունալ մասշտաբի տեղակայման համար:
Ճիշտ տեղադրումը կարևոր է չափումների ճշգրտությունն ու անվտանգ շահագործումն ապահովելու համար: Հիմնական հաղորդիչը պետք է անցնի միջուկի կենտրոնով, որպեսզի պահպանի մագնիսական հոսքի հավասարակշռված բաշխումը:
Համեմատած սովորական հոսանքի տրանսֆորմատորների հետ՝ միջուկային հոսանքի տրանսֆորմատորը ապահովում է էլեկտրական չափման համակարգերի բարելավված գործառնական արդյունավետություն և երկարաժամկետ կայունություն:
Q1: Ո՞րն է այս ապրանքի հիմնական գործառույթը:
A: Այն օգտագործվում է էլեկտրական համակարգերում հոսանքի չափման և պաշտպանության համար, հատկապես բաշխման և հաշվառման ծրագրերում:
Q2. Կարո՞ղ է այն տեղադրվել առանց համակարգը անջատելու:
A: Այո, դրա պառակտված միջուկային դիզայնը թույլ է տալիս տեղադրում առանց առաջնային հաղորդիչի անջատման:
Q3: Ի՞նչ համակարգերի հետ է այն համատեղելի:
A: Այն հարմար է ցածր և միջին լարման անջատիչների, ներառյալ RMU-ի և կառավարման վահանակների համար:
Q4: Ո՞րն է մեկուսացման մակարդակը:
A: Մեկուսացման մակարդակը նախատեսված է արդյունաբերական բաշխման միջավայրերի համար և ապահովում է անվտանգ շահագործում անվանական լարման պայմաններում:
Q5: Կարո՞ղ է այն օգտագործել դրսում:
A: Այն հիմնականում նախատեսված է ներքին օգտագործման համար; բացօթյա տեղադրումը պահանջում է լրացուցիչ պաշտպանիչ պարիսպ:
Q6: Որքա՞ն հաճախ է այն պահանջում սպասարկում:
Պատասխան. Նորմալ աշխատանքային պայմաններում պարբերական ստուգումը բավարար է, առանց հաճախակի սպասարկման պահանջի:
Վերջնական նշում. Այս միջուկային հոսանքի տրանսֆորմատորը նախատեսված է էներգիայի բաշխման ժամանակակից համակարգերում երկարաժամկետ կայուն աշխատանքի համար՝ ապահովելով հուսալի չափումներ և պաշտպանություն:
