Յուղով ընկղմված համակցված գործիքային տրանսֆորմատոր

Model:JLS-35, 10, 6,3

Anqiang Power-ը Oil immersed Combined Instrument Transformer արտադրող է: Այս տրանսֆորմատորը հարմար է 50 Հց կամ 60 Հց անվանական հաճախականությամբ և 3ԿՎ, 6ԿՎ, 10ԿՎ և 35ԿՎ անվանական լարման եռաֆազ հոսանքի հոսանքի համակարգերի համար: Արտադրանքն առանձնանում է բարձր ճշգրտությամբ, թեթև քաշով, հեշտ տեղադրմամբ և հակագողության հնարավորություններով:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Այս յուղով ընկղմված համակցված գործիքային տրանսֆորմատորը (մոդել JLS-10) նախատեսված է միջին լարման էներգահամակարգերում ճշգրիտ չափումների և պաշտպանության համար: Այն ինտեգրում է լարման և հոսանքի չափման գործառույթները մեկ յուղով լցված միավորի մեջ, ինչը լայնորեն կիրառելի է բացօթյա բաշխիչ ցանցերում, ենթակայաններում և արդյունաբերական էներգիայի մոնիտորինգի համակարգերում: Կառուցվածքն ընդունում է կնքված յուղով ընկղմված մեկուսիչ դիզայն՝ երկարաժամկետ բեռի պայմաններում և շրջակա միջավայրի խիստ ազդեցության պայմաններում կայուն շահագործումն ապահովելու համար:

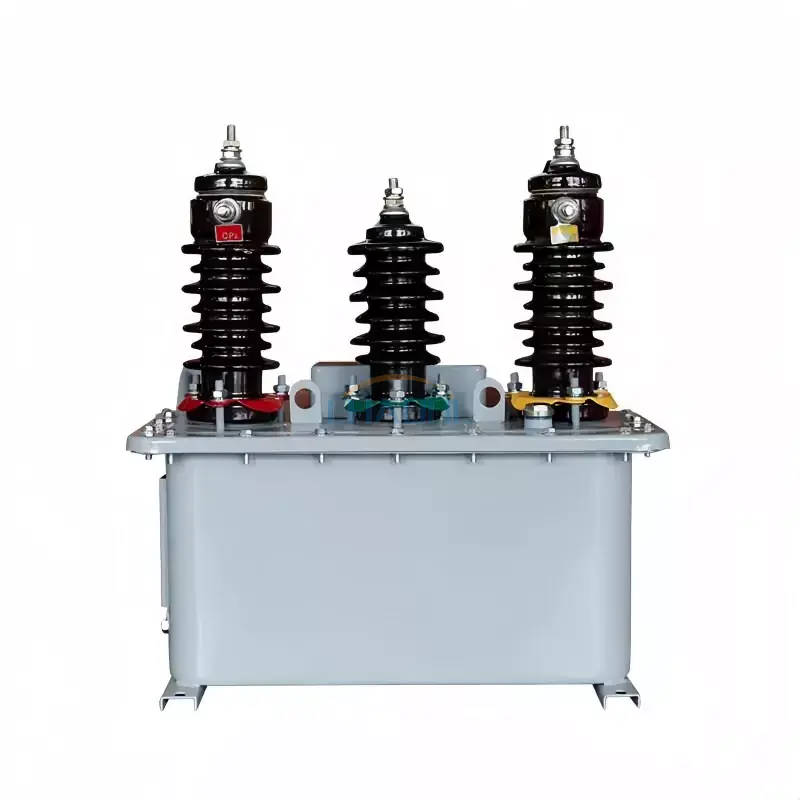

Ապրանքի պատկերի ցուցադրում

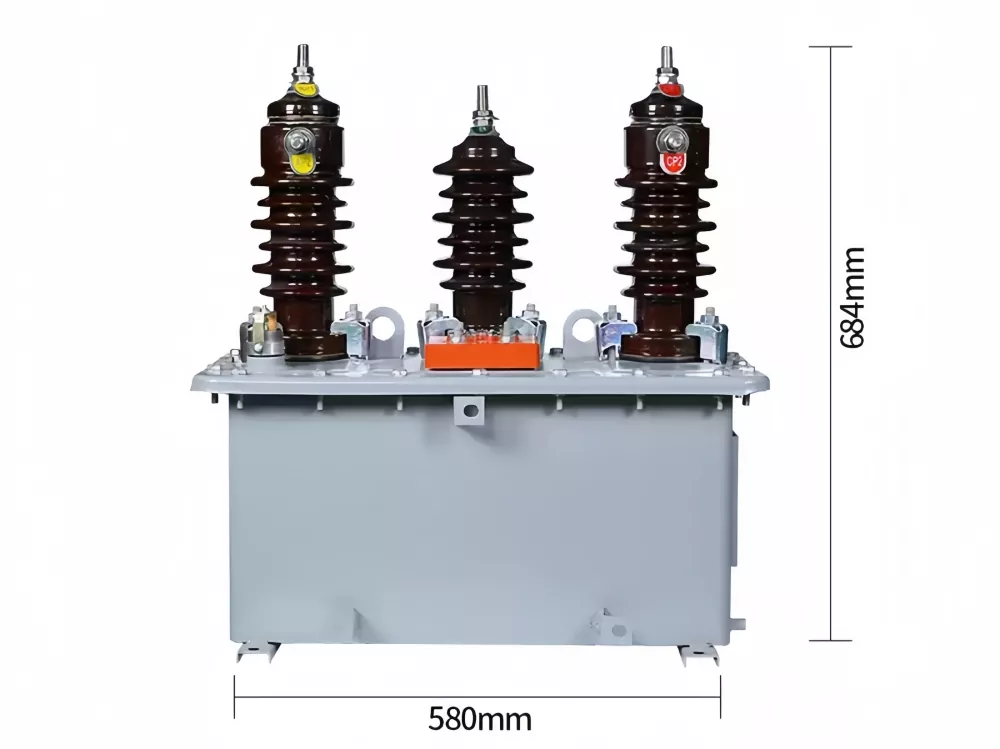

Oil Immersed Combined Instrument Transformer

Ընդհանուր ակնարկ և կիրառման շրջանակ

Յուղով ընկղմված համակցված գործիքային տրանսֆորմատորը նախագծված է լարման և հոսանքի միաժամանակյա փոխակերպում իրականացնելու համար էլեկտրական հաշվառման և ռելեային պաշտպանության համար: Այն հարմար է 6կՎ, 10կՎ և 35կՎ բաշխիչ համակարգերի համար, հատկապես բացօթյա ենթակայաններում, կոմպակտ տրանսֆորմատորային կայաններում և արդյունաբերական էլեկտրացանցերում, որտեղ հուսալիությունը և մեկուսացման ուժը կարևոր են:

Մի կառույցի մեջ միացնելով մի քանի չափման գործառույթներ՝ այն նվազեցնում է տեղադրման տարածքը և բարելավում համակարգի էլեկտրահաղորդման արդյունավետությունը՝ դարձնելով այն նախընտրելի լուծում ժամանակակից խելացի ցանցերի կիրառման համար:

Ապրանքի անվանումը	Յուղով ընկղմված համակցված գործիքային տրանսֆորմատոր	Ապրանքի մոդել	JLS-10
Ճշգրտության մակարդակ	0.5/0.2 դասարան	Գնահատված լարումը	6/10/35KV
Գնահատված հաճախականությունը	50 Հց	Լարման հարաբերակցությունը	6000/100

Տեխնիկական բնութագրեր

JLS-35, 10, 6 և 3 նավթային համակցված գործիքային տրանսֆորմատորների լարման հատվածի տեխնիկական պարամետրերը

Ապրանքի մոդել	JLS-35	JLS-10	JLS-6	JLS-3
Գնահատված առաջնային լարումը	35 կՎ	10 կՎ	6 կՎ	3 կՎ
Առավելագույն լարումը	40,5 կՎ	11,5 կՎ	6,9 կՎ	3,5 կՎ
Գնահատված երկրորդական լարումը	100 կՎ
Առավելագույն հզորություն	1000ՎԱ	460ՎԱ	320VA	320VA
Միանգամյա հոսանքի հաճախականության դիմակայման լարման փորձարկում	80	38	32	25
Մեկուսացման գնահատված մակարդակը	41/95/200	12/42/75	7.2/32/60	3.6/25/40

JLS-35, 10, 6 և 3 նավթային համակցված գործիքային տրանսֆորմատորների ընթացիկ հատվածի տեխնիկական պարամետրերը

Գնահատված առաջնային հոսանք		Գնահատված երկրորդական հոսանքը	FS բազմակի	1s ջերմային կայունության հոսանքի բազմապատկիչ	Գնահատված դինամիկ կայունության ընթացիկ բազմապատիկ
Մեկ փոփոխական հարաբերակցություն	0,5, 1,2, 5,5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60 75, 100, 120, 150, 200, 250, 300, 400, 600, 800	5Ա	10	70	120
Երկակի հարաբերակցություն	2,5-5,5-10, 7, 5-15, 10-20, 15-30, 20-40, 25-50, 30-60, 50-75, 100-20, 150-300, 00-2505

Ապրանքի կառուցվածքի առավելությունները

Այն ընդունում է լիովին կնքված նավթի բաքի կառուցվածքը, որն ապահովում է գերազանց մեկուսացման կատարում և ուժեղ դիմադրություն խոնավության, փոշու և շրջակա միջավայրի աղտոտվածության նկատմամբ: Միջուկը պատրաստված է բարձրորակ սիլիկոնային պողպատից՝ էներգիայի կորուստը նվազագույնի հասցնելու համար, մինչդեռ ճշգրիտ պղնձե ոլորունները ապահովում են հոսանքի կայուն փոխանցում և ճշգրիտ չափման արդյունք:

Համեմատած սովորական առանձին տրանսֆորմատորների հետ՝ այս յուղով ընկղմված համակցված գործիքային տրանսֆորմատորը զգալիորեն նվազեցնում է էլեկտրահաղորդման բարդությունը և բարելավում տեղադրման արդյունավետությունը բացօթյա ենթակայաններում և չափիչ պահարաններում:

Տեղադրման միջավայր

1. Հարմար է բաշխիչ համակարգերում բացօթյա կամ ներսի տեղադրման համար

2. Շրջակա միջավայրի ջերմաստիճանը՝ -25℃-ից +40℃

3. Բարձրությունը՝ ≤1000 մ (ավելի բարձր բարձրությունը պահանջում է հարմարեցված դիզայն)

4. Կիրառելի է քայքայիչ գազից, ուժեղ աղտոտվածությունից կամ ուժեղ թրթռումներից զերծ միջավայրերում

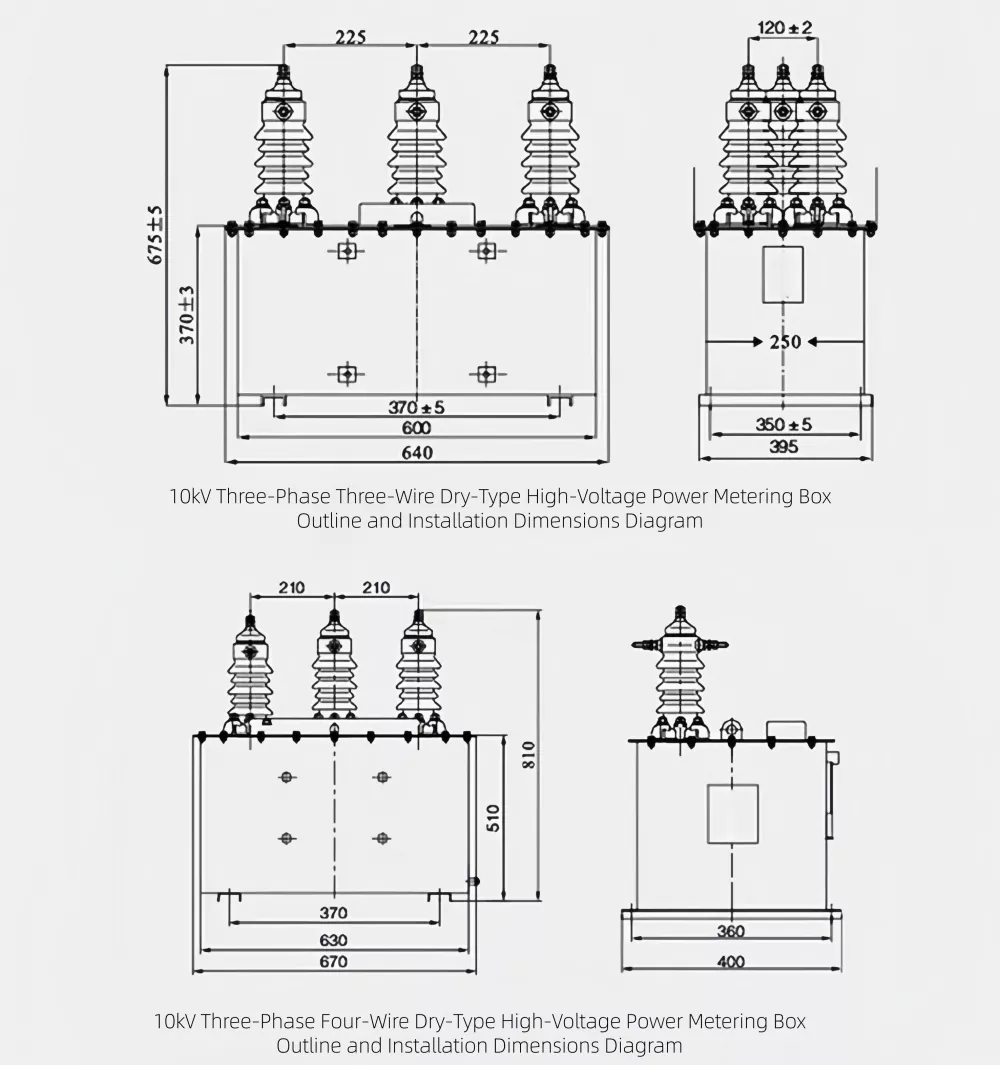

Ապրանքի չափերի դիագրամ

Oil Immersed Combined Instrument Transformer

ՀՏՀ

Q1: Ո՞րն է յուղով ընկղմված համակցված գործիքային տրանսֆորմատորի հիմնական գործառույթը:
A: Այն միավորում է լարման և հոսանքի չափումը մեկ միավորի մեջ՝ ապահովելով ճշգրիտ հաշվառում և ռելեային պաշտպանություն միջին լարման էներգիայի համակարգերի համար, ինչպիսիք են ենթակայանները և բաշխիչ ցանցերը:

Q2: Որտե՞ղ է սովորաբար տեղադրվում այս տրանսֆորմատորը:
A: Այն սովորաբար օգտագործվում է բացօթյա ենթակայաններում, կոմպակտ տրանսֆորմատորային կայաններում, արդյունաբերական էլեկտրաէներգիայի բաշխման համակարգերում և չափիչ պահարաններում, որոնք պահանջում են կայուն էներգիայի չափում:

Q3. Ինչպիսի՞ լարման մակարդակներ կարող է ապահովել այս սարքավորումը:
A. Ստանդարտ մոդելներն աջակցում են 3կՎ, 6կՎ, 10կՎ և 35կՎ համակարգեր՝ այն հարմարեցնելով միջին լարման կիրառությունների լայն շրջանակի համար:

Q4: Որո՞նք են նավթի մեջ ընկղմված մեկուսացման առավելությունները:
A: Յուղի մեկուսացումը ապահովում է գերազանց դիէլեկտրական ուժ, ջերմության տարածում և երկարաժամկետ գործառնական կայունություն, հատկապես կոշտ արտաքին միջավայրում:

Q5: Որքա՞ն հաճախ է այն պահանջում սպասարկում:
A: Կառույցը լիովին կնքված է, ուստի այն պահանջում է նվազագույն սպասարկում: Առաջարկվում է նավթի վիճակի և տերմինալների միացումների կանոնավոր ստուգում:

Q6: Կարո՞ղ է այն հարմարեցվել տարբեր ընթացիկ գործակիցների համար:
A: Այո, ընթացիկ գործակիցները և երկրորդական պարամետրերը կարող են հարմարեցվել ծրագրի պահանջներին համապատասխան, որպեսզի համապատասխանեն տարբեր հաշվառման և պաշտպանության համակարգերին:
