Ինչպես կարող է 10 կՎ լարման ներքին հոսանքի տրանսֆորմատորը բարելավել չափումը և պաշտպանությունը միջին լարման համակարգերում

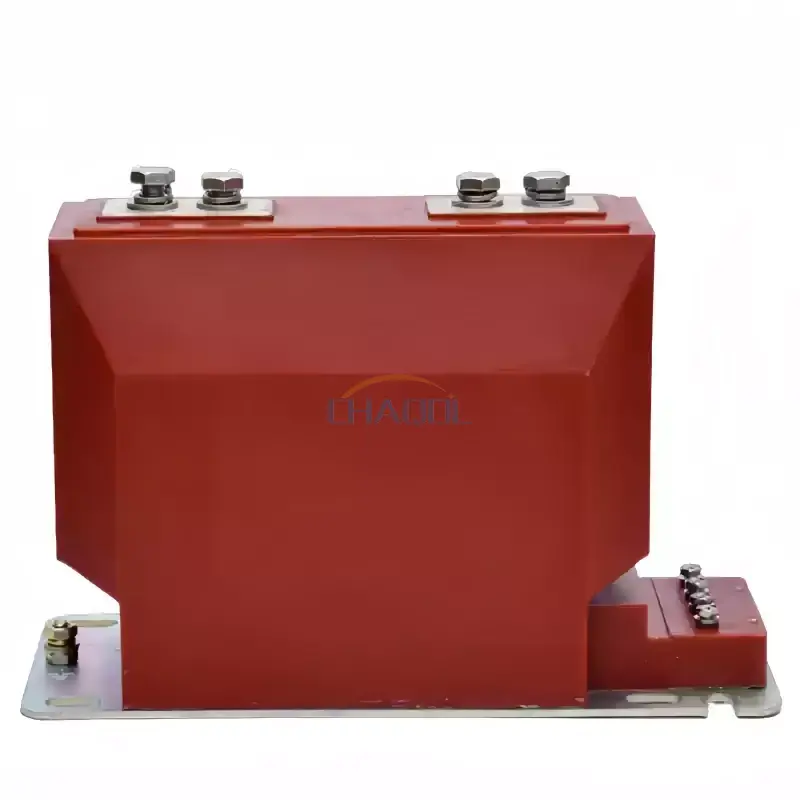

Anqiang Powerզարգացնում է10 կՎ ներքին հոսանքի տրանսֆորմատորմիջին լարման չափման և ռելեային պաշտպանության համար, LZZBJ9-10 մոդելով, որն ունի ամբողջովին փակ էպոքսիդային խեժի մեկուսացում, 5A/1A երկրորդական հոսանքի տարբերակներ և մի քանի առաջնային հոսանքի կոնֆիգուրացիաներ ներքին էներգիայի բաշխման ծրագրերի համար:

Ընթացիկ տրանսֆորմատորը միջին լարման էլեկտրական համակարգերի հիմնական բաղադրիչն է, քանի որ այն փոխակերպում է բարձր առաջնային հոսանքը ստանդարտացված երկրորդային ազդանշանի, որը կարող է անվտանգ մշակվել հաշվիչների, մոնիտորինգի սարքավորումների և պաշտպանական ռելեների միջոցով: LZZBJ9-10 10 կՎ ներքին հոսանքի տրանսֆորմատորը նախատեսված է 10 կՎ լարման և 50 Հց կամ 60 Հց հաճախականությամբ AC սխեմաների համար: Նրա ամբողջովին փակ էպոքսիդային խեժի կառուցվածքը միավորում է մեկուսացումը, մեխանիկական պաշտպանությունը և կոմպակտ տեղադրումը մեկ կառույցի մեջ: Առաջնային հոսանքի տարբերակներով, որոնք տատանվում են 5A-ից մինչև 2500A, երկրորդական հոսանքը 1A կամ 5A, և 12/42/75KV մեկուսացման մակարդակը, այն կարող է կազմաձևվել տարբեր չափումների և պաշտպանության պահանջների համար:

Բովանդակություն

1. Ի՞նչ է 10 կՎ ներտնային հոսանքի տրանսֆորմատորը:
2. Ինչպե՞ս է այն աշխատում միջին լարման համակարգում:
3. Ի՞նչ տեխնիկական պարամետրեր պետք է ստուգեն գնորդները:
4. Դիզայնի ո՞ր առանձնահատկություններն են աջակցում հուսալի շահագործմանը:
5. Որտեղ է այն սովորաբար օգտագործվում:
6. Ինչպե՞ս պետք է ընտրել ճիշտ CT:
7. Հաճախակի տրվող հարցեր
8. Խոսեք Anqiang Power-ի հետ՝ հարմարեցված լուծման համար

Ի՞նչ է 10 կՎ ներտնային հոսանքի տրանսֆորմատորը:

10 կՎ լարման ներքին հոսանքի տրանսֆորմատորը գործիքային տրանսֆորմատոր է, որը նախատեսված է միջին լարման ներքին էլեկտրական համակարգերում հոսանքը չափելու և վերահսկելու համար: Չափիչ գործիքները և պաշտպանական ռելեները ուղղակիորեն բարձր առաջնային հոսանքներին միացնելու փոխարեն, տրանսֆորմատորը նվազեցնում է հոսանքը մինչև ստանդարտացված երկրորդական արժեք, որը կարող է կառավարվել հոսանքով ներքև գտնվող սարքավորումներով:

LZZBJ9-10 մոդելը նախատեսված է 50 Հց կամ 60 Հց անվանական հաճախականությամբ 10 ԿՎ և ցածր լարման սխեմաների համար: Ըստ արտադրողի բնութագրերի, այն օգտագործում է ամբողջովին փակ էպոքսիդային խեժ կառուցվածք և հարմար է ընթացիկ չափման, էներգիայի չափման և ռելեային պաշտպանության համար:

Այս պայմանավորվածությունը ստեղծում է էլեկտրական մեկուսացում առաջնային սխեմայի և չափման կամ պաշտպանության սարքավորումների միջև՝ միաժամանակ ապահովելով օգտագործելի հոսանքի ազդանշան: Արդյունքում, CT-ն դառնում է կարևոր միջերես բարձր հզորության էլեկտրական սարքավորումների և ցածր մակարդակի մոնիտորինգի համակարգերի միջև:

Ինչպե՞ս է այն աշխատում միջին լարման համակարգում:

Գործողության սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի վրա: Երբ հոսանքը հոսում է առաջնային հաղորդիչով, այն առաջացնում է մագնիսական դաշտ CT միջուկում: Այնուհետև երկրորդային ոլորուն արտադրում է համաչափ հոսանք, որը կարող է միացված լինել հաշվիչների, պաշտպանության ռելեների կամ մոնիտորինգի սարքերի:

Օրինակ, էլեկտրաէներգիայի բաշխման համակարգը կարող է կրել հարյուրավոր կամ հազարավոր ամպեր առաջնային կողմում, մինչդեռ միացված մոնիտորինգի սարքավորումը նախատեսված է շատ ավելի փոքր ստանդարտացված հոսանքի համար: Պատշաճ ընտրված CT-ն ապահովում է փոխակերպման անհրաժեշտ հարաբերակցությունը, որպեսզի երկրորդական միացումը կարող է ներկայացնել առաջնային աշխատանքային պայմանը:

Չափման և պաշտպանության գործառույթներ

• Ընթացիկ չափում.Ապահովում է համամասնական ազդանշան էլեկտրական հաշվիչների և մոնիտորինգի սարքավորումների համար:
• Էներգիայի կառավարում.Աջակցում է չափման համակարգերին, որոնք օգտագործվում են էլեկտրաէներգիայի սպառման և շահագործման պայմանները վերահսկելու համար:
• Ռելեային պաշտպանություն.Ապահովում է ընթացիկ ազդանշաններ պաշտպանական ռելեներին, երբ տեղի են ունենում աննորմալ կամ անսարք պայմաններ:
• Բաշխման ավտոմատացում.Տրամադրում է ընթացիկ տեղեկատվություն ավտոմատացված մոնիտորինգի և կառավարման համակարգերի համար:

Հետևաբար, CT-ն պետք է ընտրվի և՛ նորմալ չափման պահանջների, և՛ էլեկտրական համակարգի պաշտպանության բնութագրերի համաձայն:

Ի՞նչ տեխնիկական պարամետրեր պետք է ստուգեն գնորդները:

Ընթացիկ տրանսֆորմատորի ընտրությունը պետք է սկսվի կիրառման էլեկտրական պարամետրերից, այլ ոչ միայն ֆիզիկական չափերից: Առաջնային հոսանքը, երկրորդական հոսանքը, ճշգրտության դասը, գնահատված ելքը, մեկուսացման մակարդակը և կարճ միացման դիմադրության բնութագրիչները ազդում են, թե արդյոք CT-ը հարմար է որոշակի անջատիչ կամ բաշխիչ տեղադրման համար:

Այս արժեքները միշտ պետք է ստուգվեն իրական էլեկտրական նախագծման, միացված սարքավորումների և ծրագրի կիրառելի պահանջների համեմատ, նախքան պատվիրելը:

Դիզայնի ո՞ր առանձնահատկություններն են աջակցում հուսալի շահագործմանը:

Ամբողջովին փակ էպոքսիդային խեժի մեկուսացում

LZZBJ9-10-ն ընդունում է էպոքսիդային խեժի ձուլման կառուցվածքը, որն ամբողջությամբ ներառում է ներքին բաղադրիչները: Այս կոնստրուկցիան ապահովում է էլեկտրական մեկուսացում` միաժամանակ պաշտպանելով ներքին ապարատը շրջակա միջավայրի ազդեցություններից, որոնք սովորաբար հանդիպում են փակ անջատիչների միջավայրում:

Կոմպակտ ինտեգրված շինարարություն

Երկաթե միջուկը, երկրորդական ոլորուն և մեկուսացման համակարգը ինտեգրված են կոմպակտ մարմնի մեջ: Սա օգտակար է այն դեպքում, երբ անջատիչների վահանակները և բաշխիչ պահարանները տեղադրման սահմանափակ տարածք ունեն: Կոմպակտ դիզայնը կարող է նաև պարզեցնել սարքավորումների ինտեգրումը և էլեկտրահաղորդման երկրորդային կարգավորումները:

Պաշտպանված երկրորդական տերմինալներ

Ամրապնդված տերմինալային տուփը լրացուցիչ պաշտպանություն է ապահովում երկրորդական էլեկտրագծերի համար: Սա հողակցման հիմքի և մոնտաժային կառուցվածքի հետ միասին օգնում է ապահովել կանոնավոր տեղադրումը և անվտանգ մուտքը ստուգման և սպասարկման ընթացքում:

Բազմաթիվ ընթացիկ կոնֆիգուրացիաներ

Տարբեր առաջնային ընթացիկ կոնֆիգուրացիաները թույլ են տալիս նույն արտադրանքի ընտանիքին անդրադառնալ բաշխման կիրառությունների լայն շրջանակին: Հասանելի կոնֆիգուրացիաները տարածվում են ցածր հոսանքի գնահատականներից մինչև բարձր հոսանքի հավելվածներ մինչև 2500A՝ կախված կիրառելի մոդելի կազմաձևից:

Որտեղ է այն սովորաբար օգտագործվում:

Կոմպակտ կառուցվածքը և միջին լարման դիզայնը դարձնում են այս տեսակի CT-ն հարմար մի քանի ներքին էլեկտրական կիրառությունների համար:

• Ներքին անջատիչ սարքեր.Ապահովում է ընթացիկ ազդանշաններ չափման և պաշտպանության սխեմաների համար:
• Էլեկտրաէներգիայի բաշխիչ պահարաններ.Աջակցում է սնուցիչների և էլեկտրական բեռների մոնիտորինգին:
• Կոմպակտ ենթակայաններ.Ինտերֆեյս առաջնային սխեմաները հաշվառման և պաշտպանության սարքավորումների հետ:
• Արդյունաբերական էներգիայի համակարգեր.Օգնում է վերահսկել էլեկտրական շահագործման պայմանները արտադրական օբյեկտներում:
• Էներգիայի կառավարման համակարգեր.Ապահովում է ընթացիկ տեղեկատվություն էլեկտրական մոնիտորինգի և վերլուծության համար:
• Բաշխման ավտոմատացում.Աջակցում է հոսանքի ընկալմանը ավտոմատացված էլեկտրական հսկողության և մոնիտորինգի համար:

Գործնական տեղակայանքներում տրանսֆորմատորը կարող է աշխատել պաշտպանական ռելեների, էներգիայի հաշվիչների, մոնիտորինգի գործիքների և այլ երկրորդական էլեկտրական սարքավորումների հետ միասին: Սա հատկապես կարևոր է դարձնում ճշգրիտ ճշգրտումը, երբ CT-ն ինտեգրվում է գոյություն ունեցող անջատիչների համակարգին:

Ինչպե՞ս պետք է ընտրել ճիշտ CT:

Ինժեներների, էլեկտրական կապալառուների, անջատիչ սարքերի արտադրողների և գնորդների թիմերի համար արտադրանքի ընտրությունը պետք է հիմնված լինի ամբողջական էլեկտրական կիրառման վրա, այլ ոչ միայն անվանական լարման վրա:

1. Հաստատեք համակարգի լարումը:Ստուգեք, որ CT-ը հարմար է իրական միջին լարման ցանցի համար, օրինակ՝ 10 կՎ լարման համար:
2. Որոշեք առաջնային հոսանքը:Ընտրեք առաջնային ընթացիկ վարկանիշ, որը համապատասխանում է սպասվող գործառնական և համակարգի պայմաններին:
3. Ընտրեք երկրորդական հոսանքը:Ստուգեք, թե արդյոք ներքևի մետրերը և պաշտպանության ռելեները պահանջում են 1A կամ 5A երկրորդական հոսանք:
4. Սահմանեք ճշգրտության պահանջը:Չափման և պաշտպանության սխեմաները կարող են պահանջել տարբեր ճշգրտության դասեր:
5. Ստուգեք երկրորդական բեռը:Գնահատված ելքը պետք է համատեղելի լինի միացված երկրորդական սխեմայի հետ:
6. Ստուգեք մեկուսացման պահանջները:Հաստատեք, որ մեկուսացման մակարդակը համապատասխանում է էլեկտրական համակարգի և նախագծի նախագծին:
7. Ստուգեք մեխանիկական տեղադրման պայմանները:Մոնտաժման անցքերը, տերմինալային դիրքը, պահարանի հասանելի տարածքը և հիմնավորման պայմանավորվածությունները պետք է վերանայվեն:

Հարմարեցված նախագծերի համար մատակարարին համակարգի լարումը, առաջնային հոսանքը, երկրորդային հոսանքը, ճշգրտության դասը, գնահատված ծանրաբեռնվածությունը, տեղադրման միջավայրը և նախատեսված կիրառումը մատակարարին կարող է զգալիորեն բարելավել մոդելի ընտրությունը և տեխնիկական հաղորդակցությունը:

Հաճախակի տրվող հարցեր

Ո՞րն է 10 կՎ լարման ներքին հոսանքի տրանսֆորմատորի հիմնական գործառույթը:

Դրա հիմնական գործառույթն է բարձր առաջնային հոսանքը վերածել ստանդարտացված ստորին երկրորդային հոսանքի՝ միջին լարման էլեկտրական համակարգերում չափման, էներգիայի մոնիտորինգի և ռելեային պաշտպանության համար:

Ի՞նչ երկրորդական ընթացիկ տարբերակներ կան:

LZZBJ9-10 ճշգրտումն աջակցում է 1A և 5A անվանական երկրորդական հոսանքի տարբերակները: Համապատասխան տարբերակը պետք է համապատասխանի միացված հաշվառման կամ պաշտպանության սարքավորումներին:

Ի՞նչ հիմնական հոսանքի միջակայք կարող է կազմաձևվել:

Թվարկված կոնֆիգուրացիաները ներառում են հոսանքի առաջնային գնահատականները 5A-ից մինչև 2500A: Ճշգրիտ կոնֆիգուրացիան պետք է ընտրվի նախագծի էլեկտրական պահանջներին համապատասխան:

Կարո՞ղ է այս CT-ն օգտագործվել ինչպես չափման, այնպես էլ պաշտպանության համար:

Այո՛։ Ապրանքը աջակցում է տարբեր ճշգրտության դասի համակցություններ չափումների և պաշտպանության ծրագրերի համար: Պահանջվող կոնֆիգուրացիան պետք է որոշվի պաշտպանության սխեմայից և չափման պահանջներից:

Ինչու է էպոքսիդային խեժը օգտագործվում CT կառուցվածքում:

Էպոքսիդային խեժը ապահովում է էլեկտրական մեկուսացում և մեխանիկական պարկուճ: Լիովին փակ կառուցվածքում այն ​​նաև օգնում է պաշտպանել ներքին բաղադրիչները և աջակցում է կայուն շահագործմանը փակ անջատիչների միջավայրում:

Որտեղ կարելի է տեղադրել այս տեսակի ընթացիկ տրանսֆորմատոր:

Տիպիկ կիրառությունները ներառում են փակ բաշխիչ սարքեր, էլեկտրաէներգիայի բաշխման պահարաններ, կոմպակտ ենթակայաններ, արդյունաբերական էներգիայի համակարգեր, էներգիայի կառավարման համակարգեր և բաշխման ավտոմատացման սարքավորումներ:

Խոսեք Anqiang Power-ի հետ՝ հարմարեցված լուծման համար

Միջին լարման հոսանքի տրանսֆորմատոր ընտրելիս կարևոր է առաջնային հոսանքի, երկրորդային հոսանքի, ճշգրտության դասի, անվանական թողարկման, մեկուսացման մակարդակի և տեղադրման կառուցվածքի ճիշտ համադրությունը: LZZBJ9-10-ը տրամադրում է բազմաթիվ կոնֆիգուրացիայի տարբերակներ ներքին 10 կՎ և ավելի ցածր էներգահամակարգերի համար, ինչը հարմար է դարձնում այն ​​չափման և պաշտպանության ծրագրերի համար տարբեր բաշխման միջավայրերում: Եթե ​​դուք պլանավորում եք նոր բաշխիչ սարքավորման նախագիծ, արդիականացնում եք գոյություն ունեցող բաշխիչ կաբինետը կամ ձեզ անհրաժեշտ է CT, որը կազմաձևված է հատուկ էլեկտրական պարամետրերի շուրջ, իմացեք ավելին 10KV ներքին հոսանքի տրանսֆորմատորի ևկապվեք մեզ հետAnqiang Power-ի համապատասխան լուծման համար ձեր տեխնիկական պահանջներով:
