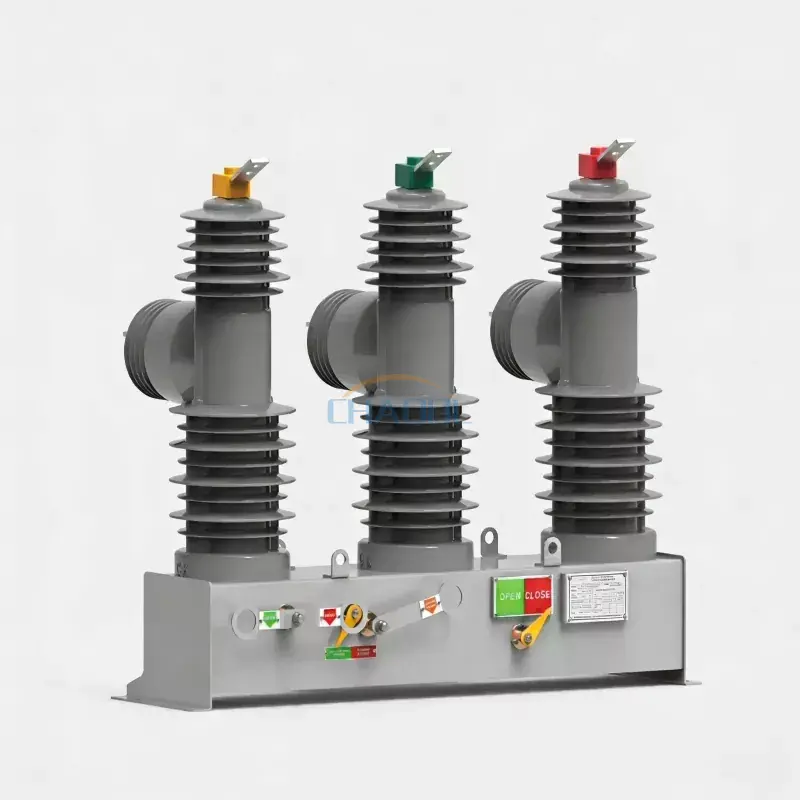

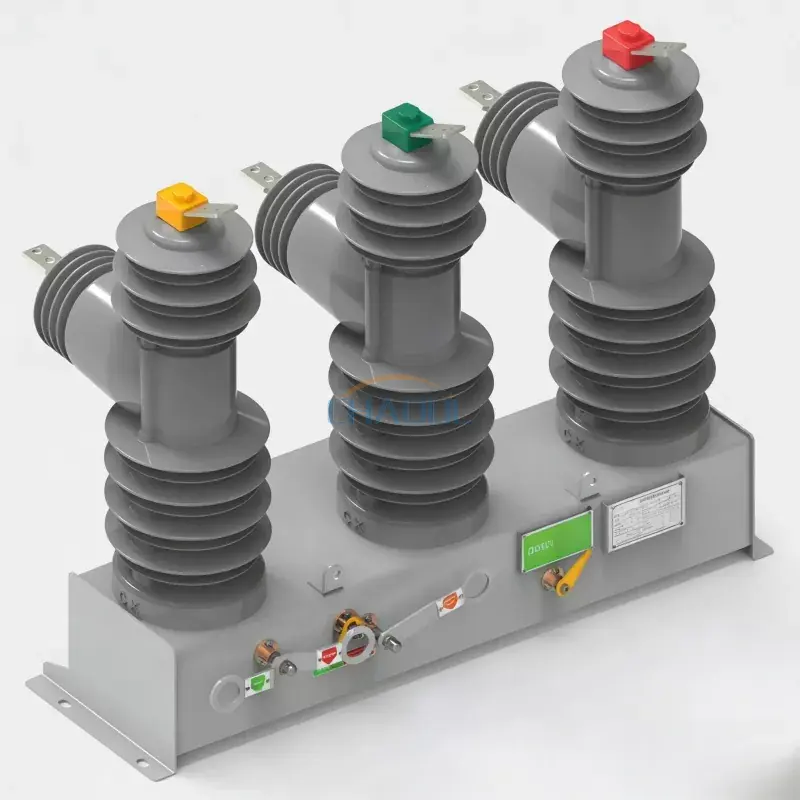

24 կՎ բևեռի վրա տեղադրված բարձր լարման անջատիչ

24 կՎ բևեռի վրա տեղադրված բարձր լարման անջատիչը ZW32-24 սերիայի բացօթյա վակուումային անջատիչ է, որը նախատեսված է միջին լարման էլեկտրաէներգիայի բաշխման համակարգերի համար: Այն լայնորեն օգտագործվում է բեռնվածքի հոսանքների միացման, ծանրաբեռնված հոսանքների ընդհատման և էլեկտրական ցանցերում կարճ միացման անսարքությունները վերացնելու համար։ Ունենալով վակուումային ընդհատման առաջադեմ տեխնոլոգիա, կոռոզիոն դիմացկուն կառուցվածք և հուսալի շահագործման մեխանիզմներ՝ այս անջատիչն ապահովում է անվտանգ և կայուն շահագործում ենթակայաններում, արդյունաբերական օբյեկտներում, վերականգնվող էներգիայի նախագծերում և կոմունալ բաշխման համակարգերում:

Որպես 24 կՎ վակուումային անջատիչների պրոֆեսիոնալ արտադրող, մենք տրամադրում ենք երկարակյաց և բարձր արդյունավետության լուծումներ էլեկտրաէներգիայի կոմունալ ծառայությունների, էլեկտրական կապալառուների, EPC նախագծերի և բաշխիչ ցանցերի օպերատորների համար ամբողջ աշխարհում:

Ի՞նչ է 24 կՎ բևեռի վրա տեղադրված բարձր լարման անջատիչը:

24 կՎ բևեռի վրա տեղադրված վակուումային անջատիչը (VCB) բացօթյա միջին լարման անջատիչ սարք է, որը տեղադրված է կոմունալ սյուների վրա՝ պաշտպանելու էներգիայի բաշխման համակարգերը գերբեռնվածությունից, կարճ միացումներից և էլեկտրական անսարքություններից: Անջատիչը օգտագործում է վակուումային ընդհատիչներ՝ աղեղները արագ և անվտանգ մարելու համար՝ ապահովելով գերազանց մեկուսացման արդյունավետություն և երկար սպասարկում:

Համեմատած ավանդական նավթային անջատիչների և SF6 անջատիչների հետ՝ վակուումային անջատիչներն առաջարկում են զգալի առավելություններ՝ ներառյալ սպասարկման ավելի ցածր պահանջները, շրջակա միջավայրի բարեկեցությունը, շահագործման ավելի բարձր հուսալիությունը և ավելի երկար մեխանիկական կյանքը:

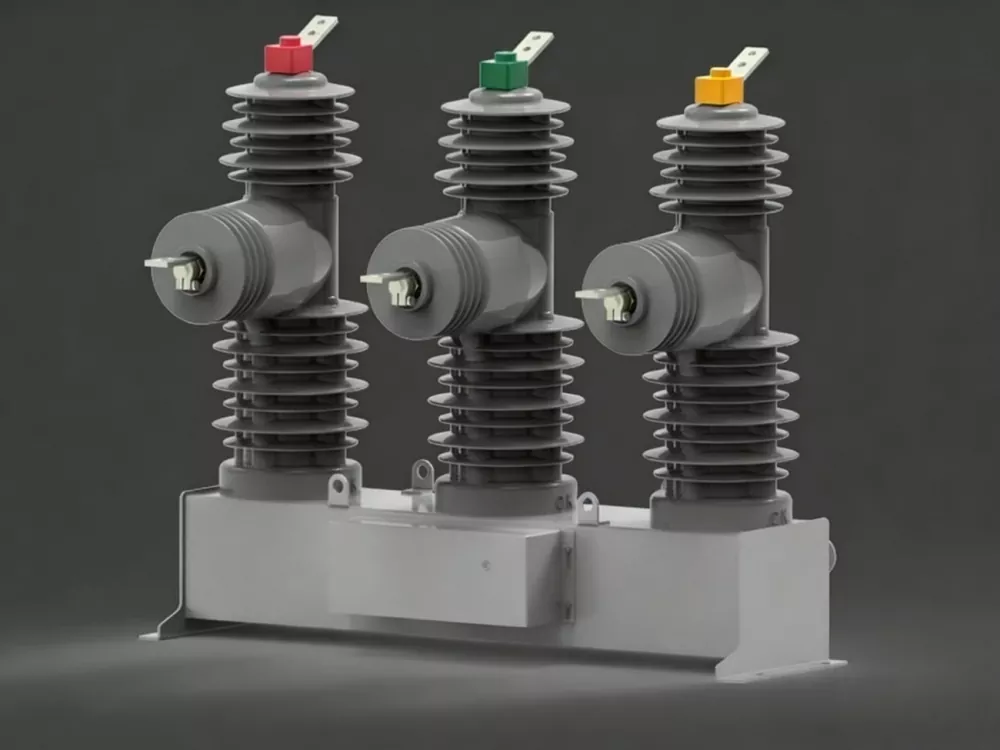

Արտաքին տեսքի դիագրամ

Կոմպակտ ձողի վրա տեղադրված կառուցվածքը նախատեսված է բացօթյա տեղադրման և շրջակա միջավայրի պահանջկոտ պայմաններում երկարատև շահագործման համար: Դրա ամուր կառուցվածքը ապահովում է գերազանց դիմադրություն խոնավության, փոշու, ուլտրամանուշակագույն ճառագայթման և կոռոզիայի նկատմամբ:

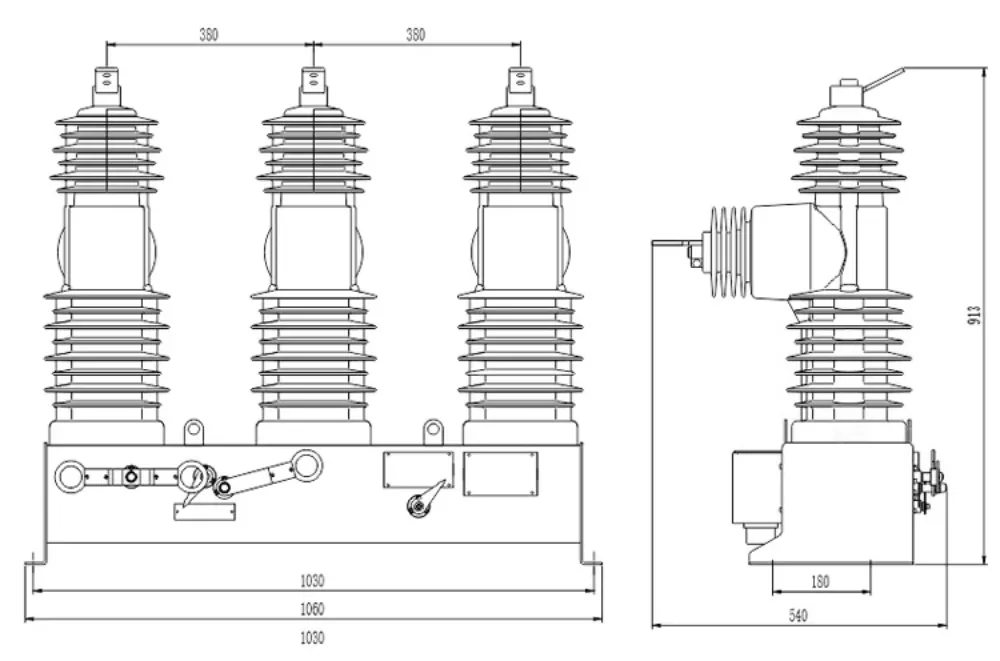

Ապրանքի չափերի դիագրամ

Օպտիմալացված կառուցվածքային դիզայնը նվազագույնի է հասցնում տեղադրման տարածքի պահանջները՝ միաժամանակ պահպանելով մեկուսացման բարձր արդյունավետությունը և գործառնական անվտանգությունը: Կոմպակտ չափը նաև նվազեցնում է տեղափոխման և տեղադրման ծախսերը:

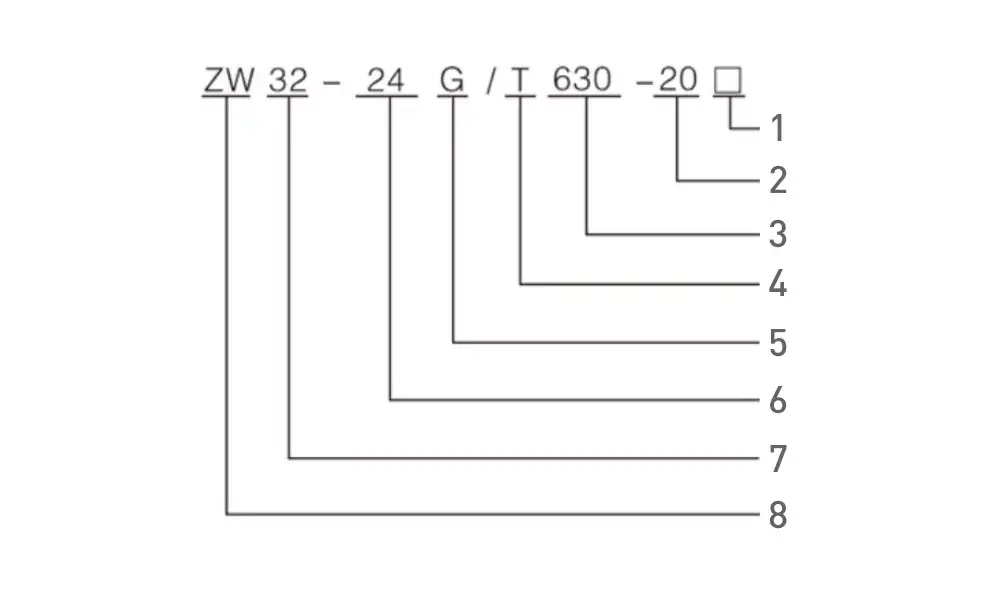

Տեխնիկական պարամետրեր

1. Էլեկտրական շահագործվող

2. Գնահատված կարճ միացման ընդհատման հոսանքը (KA)

3. Գնահատված հոսանք (A)

4. Զսպանակ գործող մեխանիզմ

5. Մեկուսիչ անջատիչով

6. Անվանական լարում (KV)

7. Դիզայնի հերթական համարը

8. Արտաքին վակուումային անջատիչ

Հիմնական հատկանիշները

Ընդլայնված վակուումային աղեղի մարման տեխնոլոգիա

Վակուումային ընդհատիչը արագորեն մարում է էլեկտրական աղեղները միացման աշխատանքների ժամանակ՝ զգալիորեն բարելավելով անվտանգությունը և նվազեցնելով շփման մաշվածությունը: Այս տեխնոլոգիան ապահովում է գերազանց դիէլեկտրական ուժ և հուսալի ընդհատում արտադրանքի ողջ ցիկլի ընթացքում:

Բարձր կարճ միացում ընդմիջման հզորություն

Մինչև 25 կԱ գնահատված կարճ միացման ընդհատման հոսանքի դեպքում անջատիչը կարող է արդյունավետորեն մեկուսացնել անսարքությունները և պաշտպանել արժեքավոր էլեկտրական սարքավորումները աննորմալ ընթացիկ պայմանների հետևանքով առաջացած վնասներից:

Գերազանց արտաքին միջավայրի հարմարվողականություն

Բնակարանը պատրաստված է բարձրորակ չժանգոտվող պողպատից կամ դակրոմետով պատված պողպատից և ավարտված է ուլտրամանուշակագույն ճառագայթման դիմացկուն ծածկույթներով: Սա ապահովում է գերազանց պաշտպանություն կոռոզիայից, աղի ցողումից, խոնավությունից, փոշուց և եղանակային կոշտ պայմաններից:

Հուսալի գարնանային գործառնական մեխանիզմ

Զսպանակով աշխատող մեխանիզմն ապահովում է արագ բացման և փակման կատարողականություն՝ ցածր աշխատանքային աղմուկով և նվազագույն ետադարձով: Այն ապահովում է կայուն մեխանիկական շահագործում և երկարացված ծառայության ժամկետ:

Ցածր էներգիայի սպառում

Գործառնական մեխանիզմը պահանջում է 70 Վտ-ից պակաս արտաքին հզորություն, ինչը այն դարձնում է հարմար հեռավոր տեղադրման և պահեստային էներգիայի համակարգերի հետ հեշտ ինտեգրման համար:

Դիմումներ

24 կՎ բացօթյա վակուումային անջատիչը լայնորեն օգտագործվում է.

• Էլեկտրաէներգիայի բաշխիչ ցանցեր
• Էլեկտրական ենթակայաններ
• Արդյունաբերական և հանքարդյունաբերական ձեռնարկություններ
• Գյուղական էլեկտրիֆիկացման նախագծեր
• Արևային ֆոտովոլտային էլեկտրակայաններ
• Քամու էներգիայի արտադրության համակարգեր
• Խելացի ցանցերի ավտոմատացման նախագծեր
• Կոմունալ ծառայությունների փոխանցման և բաշխման համակարգեր

Կառուցվածքային առանձնահատկություններ

1. Բարձր ամրության պարիսպ
Պարիսպն ընդունում է չժանգոտվող պողպատից կամ հատուկ մշակված պողպատե թիթեղների կառուցվածքը: Ընդլայնված հակակոռոզիոն բուժումը զգալիորեն բարելավում է դիմադրությունը շրջակա միջավայրի ծերացմանը և քիմիական ազդեցությանը:

2. Սիլիկոնե ռետինե մեկուսիչ բևեռ
APG մեկուսացված բևեռը պարուրված է բարձր արդյունավետության սիլիկոնե կաուչուկով, որն ապահովում է մեկուսացման ակնառու հատկություններ, հակախտացման հնարավորություն և երկարաժամկետ հուսալիություն:

3. Վակուումային ընդհատման միավոր
Վակուումային ընդհատիչը ծառայում է որպես հիմնական անջատիչ բաղադրիչ և ապահովում է հոսանքի հուսալի ընդհատում նվազագույն սպասարկման պահանջներով:

4. Խելացի կառավարման համատեղելիություն
Ընտրովի խելացի կարգավորիչները կարող են ինտեգրվել հեռակառավարման մոնիտորինգի, սխալների հայտնաբերման, հեռակառավարման միացման և SCADA համակարգի հաղորդակցության համար:

Առավելությունները կոմունալ և արդյունաբերական օգտագործողների համար

• Սխալների արագ մեկուսացում և համակարգի բարելավված հուսալիություն
• Նվազեցված պահպանման և շահագործման ծախսերը
• Երկար մեխանիկական և էլեկտրական ծառայության ժամկետ
• Բարձր գործառնական անվտանգություն և անջատման կատարում
• Էկոլոգիապես մաքուր վակուումային ընդհատման տեխնոլոգիա
• Հարմար է կոշտ բացօթյա միջավայրերի համար
• Հեշտ տեղադրում և սպասարկում
• Խելացի ցանց և SCADA համատեղելիություն

Տեղադրման միջավայրի պահանջներ

Օպտիմալ աշխատանքի համար 24 կՎ բևեռով տեղադրված անջատիչը պետք է տեղադրվի հետևյալ պայմաններով.

• Շրջակա միջավայրի ջերմաստիճանը -30°C-ից +40°C
• Բարձրությունը ոչ ավելի, քան 1500 մետր
• Չկա ուժեղ թրթռում կամ մեխանիկական ցնցում
• Չկան բարձր քայքայիչ գազեր կամ պայթուցիկ միջավայրեր
• Էլեկտրական ստանդարտների համաձայն պատշաճ հիմնավորում

Ինչու՞ ընտրել մեր 24 կՎ բևեռի վրա տեղադրված բարձր լարման անջատիչը:

• Միջին լարման բաշխիչ սարքերի պրոֆեսիոնալ արտադրող
• Որակի խիստ հսկողություն և գործարանային փորձարկում
• OEM և ODM հարմարեցման ծառայություններ
• Վակուումային ընդհատիչների հուսալի տեխնոլոգիա
• Մրցունակ գործարանային ուղղակի գնագոյացում
• Արագ գլոբալ առաքման աջակցություն
• Համապարփակ տեխնիկական աջակցություն
• Երկարաժամկետ վաճառքից հետո սպասարկում

Հաճախակի տրվող հարցեր

Ո՞րն է 24 կՎ բևեռի վրա տեղադրված բարձր լարման անջատիչի հիմնական գործառույթը:

Այն օգտագործվում է բեռնվածքի հոսանքները փոխելու, ծանրաբեռնված հոսանքները ընդհատելու և միջին լարման էլեկտրաէներգիայի բաշխման համակարգերում կարճ միացման անսարքությունները մեկուսացնելու համար։

Կարո՞ղ է անջատիչը հեռակառավարվել:

Այո՛։ Ընտրովի խելացի կառավարման միավորները կարող են աջակցել հեռակառավարման, մոնիտորինգի, սխալների ախտորոշման և SCADA հաղորդակցության:

Արդյո՞ք այս անջատիչը հարմար է արևային և քամու էներգիայի նախագծերի համար:

Այո՛։ Այն լայնորեն օգտագործվում է վերականգնվող էներգիայի էլեկտրակայաններում, ներառյալ արևային ֆոտոգալվանային տնտեսություններում, հողմակայաններում և էներգիայի պահպանման նախագծերում:

Որո՞նք են վակուումային անջատիչների առավելությունները SF6 անջատիչների նկատմամբ:

Վակուումային անջատիչները էկոլոգիապես մաքուր են, պահանջում են ավելի քիչ սպասարկում, ունեն ավելի երկար ծառայության ժամկետ և վերացնում են SF6 գազի հետ աշխատելու անհրաժեշտությունը:

Աջակցու՞մ եք OEM և հարմարեցված բնութագրերին:

Այո՛։ Մենք կարող ենք տրամադրել հարմարեցված կոնֆիգուրացիաներ, գործառնական մեխանիզմներ, խելացի կարգավորիչներ և բրենդավորման ծառայություններ՝ համաձայն նախագծի պահանջների:
