27.5KV միաբևեռ վակուումային անջատիչ

Anqiang Power-ը 27,5 կՎ լարման միաբևեռ վակուումային անջատիչների հիմնական չինական մատակարարն է: Այս բացօթյա վակուումային անջատիչը հատուկ նախագծված է երկաթուղային քաշքշուկների համար, որտեղ միաբևեռ կոնֆիգուրացիան էական պահանջ է: Այն լայնորեն օգտագործվում է 27,5 կՎ AC քարշային էլեկտրամատակարարման համակարգերում ամբողջ աշխարհում երկաթուղիներում; Ավելին, մենք առաջարկում ենք անհատականացման ծառայություններ՝ հարմարեցնելու արտադրանքի ֆիզիկական կառուցվածքը և լարման գնահատականները՝ հաճախորդի հատուկ պահանջներին համապատասխան:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Այն27,5 կՎ մեկ բևեռ վակուումային անջատիչ(ZW7 սերիա) հատուկ նախագծված է էլեկտրիֆիկացված երկաթուղային էլեկտրաէներգիայի բաշխման համակարգերի համար, որտեղ հուսալի անջատման կատարումը և անսարքությունների ընդհատման բարձր հնարավորությունները կարևոր են: Այն լայնորեն օգտագործվում է 27,5 կՎ լարման վրա աշխատող քարշային էներգիայի ցանցերում՝ ապահովելով կայուն կատարում հաճախակի անջատման և կոշտ արտաքին պայմաններում:

Նախագծված է վակուումային աղեղի մարման խցիկով և կոմպակտ միաբևեռ կառուցվածքով27,5 կՎ մեկ բևեռ վակուումային անջատիչապահովում է անսարք հոսանքների արագ ընդհատում` միաժամանակ նվազագույնի հասցնելով պահպանման պահանջները: Նրա թեթև դիզայնը այն դարձնում է հարմար բևեռների վրա և ենթակայաններում սնուցող ծրագրերի համար:

Ապրանքի հիմնական առավելությունները

Օպտիմիզացված է 27,5 կՎ երկաթուղային քարշային էներգիայի համակարգերի համար
Վակուումային ընդհատման տեխնոլոգիայով կոտրելու բարձր արդյունավետություն
Կոմպակտ միաբևեռ ձևավորում՝ ձողի կամ աշտարակի հեշտ տեղադրման համար
Ուժեղ մեկուսացման կառուցվածք սիլիկոնե ռետինե կամ ճենապակյա հենարանով
Հարմար է հաճախակի անջատման և երկարատև շահագործման համար

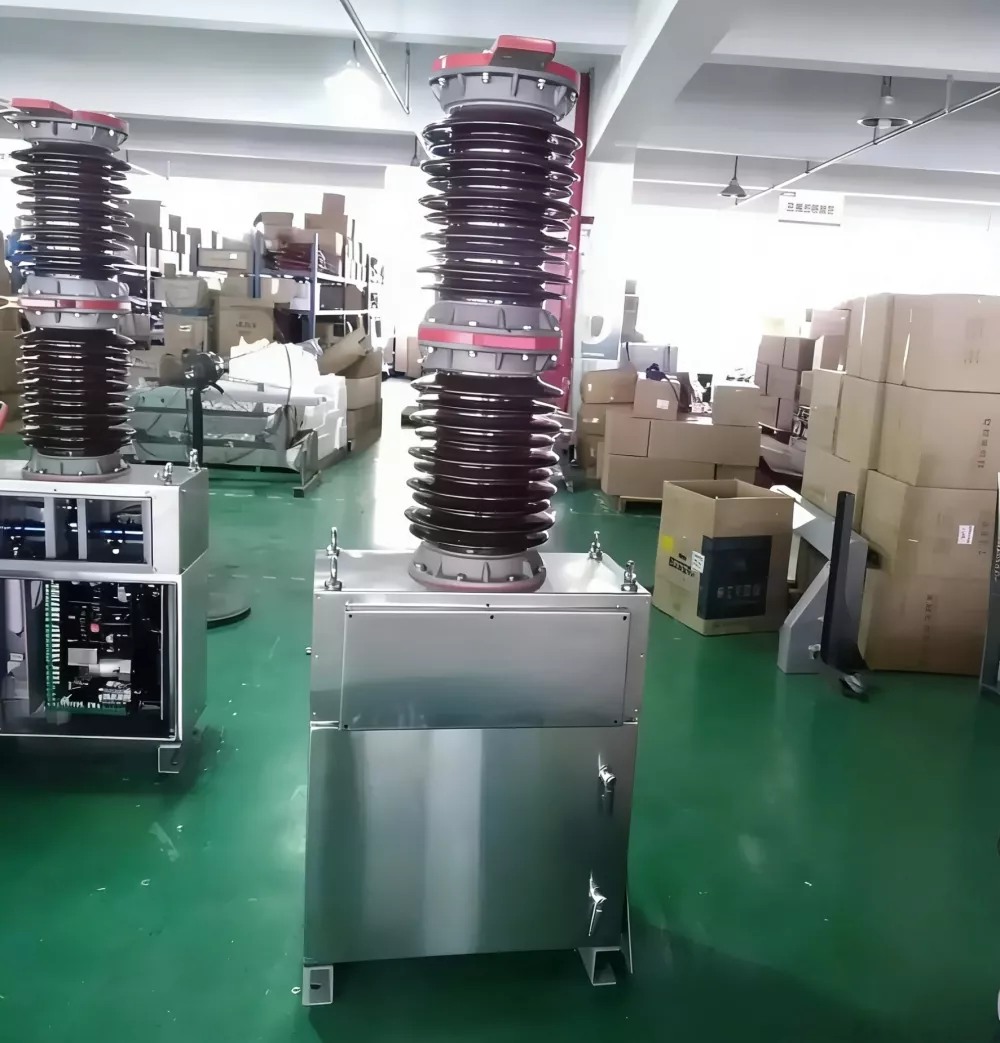

27.5kV Single Pole Vacuum Circuit Breaker

Ապրանքի տեխնիկական բնութագրերը

ZW7 միաբևեռ անջատիչի տեխնիկական պարամետրերը

Պարամետրի անվանումը	Թվային արժեքը
Գնահատված լարումը	27,5 կՎ
Գնահատված հաճախականություն	50 Հց
Գնահատված ընթացիկ	630/1250/1600/2000/2500 Ա
Գնահատված կարճ միացման ընդհատման հոսանք	20/25/31,5 ԿԱ
Գնահատված կարճ միացում ստեղծելու հոսանք (գագաթնակետ)	50/63/80 ԿԱ
Գնահատված դինամիկ կայունության հոսանք (գագաթնակետ)	50/63/80 ԿԱ
Գնահատված ջերմային կայունության հոսանք (RMS)	20/25/31,5 ԿԱ
Գնահատված կարճ միացման ընդհատման ընթացիկ ժամանակը	30 անգամ
Գնահատված ջերմային կայունության ժամանակը	4 վ
Գնահատված գործառնական հաջորդականությունը	CO-0.3S-CO-180s-CO
Մեխանիկական կյանք	10000 անգամ
Կոնտակտային հագուստի թույլատրելի հաստություն	4 մմ
Երկրորդական միացում 1 րոպե հզորություն-հաճախականության դիմացկուն լարման	2 կՎ
Քաշը	500/750 կգ

ZW7 Մեկ բևեռ անջատիչի մեխանիկական պարամետրեր

Անուն	Թվային արժեքը
Մաքրում բաց կոնտակտների միջև	18±1 մմ
Կապվեք ավելորդ ճանապարհորդության հետ	4±1 մմ
Միջֆազային կենտրոնի հեռավորությունը	700±1 .5մմ
Կապի փակման արագացման ժամանակը	≤5 մվ
Եռաֆազ միացում-անջատում ասինխրոնիա	≤2 ms
Բացման ժամը	≤50 մս
Փակման ժամանակ (էլեկտրական փակում)	≤100 մս
Միջին բացման արագությունը	1,4-1,8մ/վրկ
Փակման միջին արագությունը	0,9-1,1 մ/վրկ
Յուրաքանչյուր փուլային հաղորդիչ շղթայի դիմադրություն	≤50 μΩ

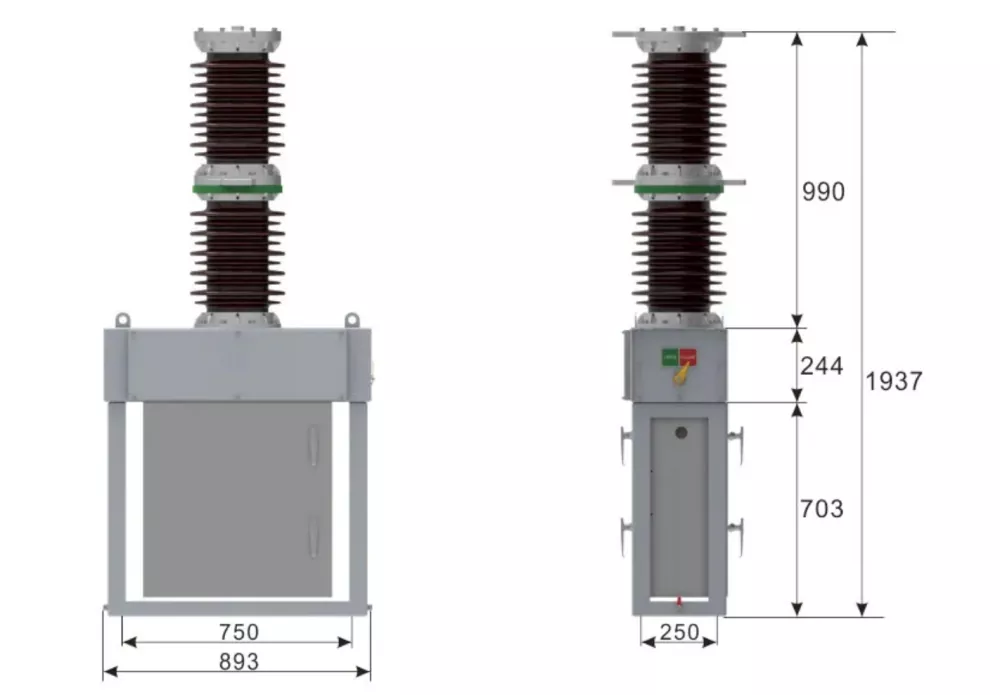

Ապրանքի ծավալային նկարչություն

27.5kV Single Pole Vacuum Circuit Breaker

Կառուցվածքի ձևավորում

ZW7 սերիայի 27,5 կՎ մեկ բևեռ վակուումային անջատիչն ընդունում է մոդուլային կառուցվածք, որը բաղկացած է վակուումային ընդհատիչից, բարձր ամրության կոմպոզիտային կամ ճենապակյա մեկուսիչներից, զսպանակային գործող մեխանիզմից և ինտեգրված հոսանքի տրանսֆորմատորներից: Կոմպակտ կոնֆիգուրացիան նվազեցնում է տեղադրման տարածքը՝ պահպանելով էլեկտրական մեկուսացման գերազանց կատարումը:

Դրա կնքված բևեռի դիզայնը բարելավում է խոնավության, փոշու և աղտոտվածության դիմադրությունը, ինչը հարմար է երկարաժամկետ բացօթյա երկաթուղային կիրառությունների համար՝ պահպանման նվազագույն պահանջներով:

Դիմումի դաշտեր

1. Էլեկտրաֆիկացված երկաթուղային քարշային էլեկտրամատակարարման համակարգեր (27,5 կՎ օդային գծեր);

2. Քաղաքային երկաթուղային տրանզիտ սնուցող և հատվածային հավելվածներ;

3. Ենթակայաններ, անջատիչ կայաններ և օդային գծերի պաշտպանության համակարգեր.

4. Երկաթուղային ենթակառուցվածքների արդիականացում և նավթազերծ վերազինման նախագծեր.

Տեղադրման մեթոդ

-ի տեղադրում27,5 կՎ մեկ բևեռ վակուումային անջատիչսովորաբար իրականացվում է կոմունալ սյուների կամ պողպատե աշտարակների վրա: Աշխատանքային կայունությունն ապահովելու համար էական նշանակություն ունեն պատշաճ հիմնավորումը և հավասարեցումը:

Տեղադրելուց առաջ ստուգեք մեկուսացման դիմադրությունը
Ապահովել բևեռի վրա տեղադրված կառուցվածքի ճիշտ մեխանիկական հավասարեցում
Ապահով հողակցման միացում համակարգի հողային ցանցին
Կատարեք ձեռքով և էլեկտրական շահագործման թեստեր նախքան լարումը
Ստուգեք հսկիչ լարերի և CT միացումները

Տեղադրվելուց հետո ֆունկցիոնալ փորձարկումը, ներառյալ բացման/փակման աշխատանքը և ժամանակի ստուգումը, պետք է ավարտվի մինչև համակարգի ինտեգրումը:

ՀՏՀ

Q1. Ո՞րն է 27,5 կՎ միաբևեռ վակուումային անջատիչի հիմնական կիրառումը:
A: Այն հիմնականում օգտագործվում է էլեկտրաֆիկացված երկաթուղային էներգիայի համակարգերում 27,5 կՎ քաշային սնուցիչների և օդային գծերի միացման և պաշտպանության համար:

Q2: Ինչու է վակուումային տեխնոլոգիան օգտագործվում այս անջատիչում:
Վակուումային ընդհատումը ապահովում է աղեղի արագ մարում, բարձր դիէլեկտրական ուժ և երկար էլեկտրական կյանք, ինչը այն դարձնում է իդեալական հաճախակի գործառնությունների համար:

Q3: Կարո՞ղ է այն օգտագործվել վերազինման նախագծերի համար:
A: Այո, այն լայնորեն օգտագործվում է նավթից վակուումային վերազինման համար՝ իր կոմպակտ կառուցվածքի և յուղազերծ դիզայնի շնորհիվ:

Q4: Ինչ միջավայրերի համար է այն հարմար:
A: Այն նախատեսված է բացօթյա երկաթուղային միջավայրերի համար, ներառյալ բարձր խոնավությունը, աղտոտվածությունը և ջերմաստիճանի լայն տատանումները:

Q5: Պահանջո՞ւմ է կանոնավոր սպասարկում:
A: Սպասարկման պահանջները նվազագույն են՝ շնորհիվ իր կնքված վակուումային ընդհատիչի և դիմացկուն մեխանիկական կառուցվածքի:
