66KV տանկի տեսակը SF6 անջատիչ

Model:LW36-66

Anqiang Power-ը չինական 66 կՎ լարման SF6 տիպի բաք անջատիչներ արտադրող է: Այս տանկի տիպի SF6 անջատիչը բացօթյա բարձր լարման անջատիչ է, որը միավորում է անջատիչը և հոսանքի տրանսֆորմատորը: Օգտագործողները կարող են անհրաժեշտության դեպքում ավելացնել այնպիսի բաղադրիչներ, ինչպիսիք են անջատիչները, հողակցման անջատիչները, լարման տրանսֆորմատորները և լարման անջատիչները:

Ուղարկել հարցում

ապրանքի նկարագրությունը

66KV տանկի տիպի SF6 անջատիչը (մոդելը՝ LW36-66) բարձր լարման արտաքին անջատիչ է, որը նախատեսված է 66 ԿՎ էներգիայի փոխանցման և բաշխման համակարգերի համար՝ 50 Հց AC անվանական հաճախականությամբ: Օգտագործելով SF6 գազը և՛ որպես մեկուսիչ, և՛ աղեղների մարման միջոց՝ այն ապահովում է հուսալի միացում, անսարքությունների ընդհատում և պաշտպանություն ենթակայանների, կոմունալ էլեկտրացանցերի, արդյունաբերական օբյեկտների և վերականգնվող էներգիայի նախագծերի համար: Անջատիչը կարող է օգտագործվել նաև որպես ավտոբուսի կապի անջատիչ և կոնդենսատորային բանկերի միացման ծրագրերի համար:

Նախագծված կենդանի տանկի կոմպակտ կառուցվածքով, LW36-66-ը նվազագույնի է հասցնում տեղադրման տարածքը՝ միաժամանակ ապահովելով ակնառու էլեկտրական արդյունավետություն և շահագործման երկարաժամկետ հուսալիություն: Նրա առաջադեմ զսպանակային մեխանիզմը, SF6 արտահոսքի ցածր արագությունը և սպասարկման համար հարմար դիզայնը դարձնում են այն իդեալական լուծում ժամանակակից բարձր լարման փոխանցման ցանցերի համար, որոնք պահանջում են անվտանգ, արդյունավետ և կայուն շահագործում:

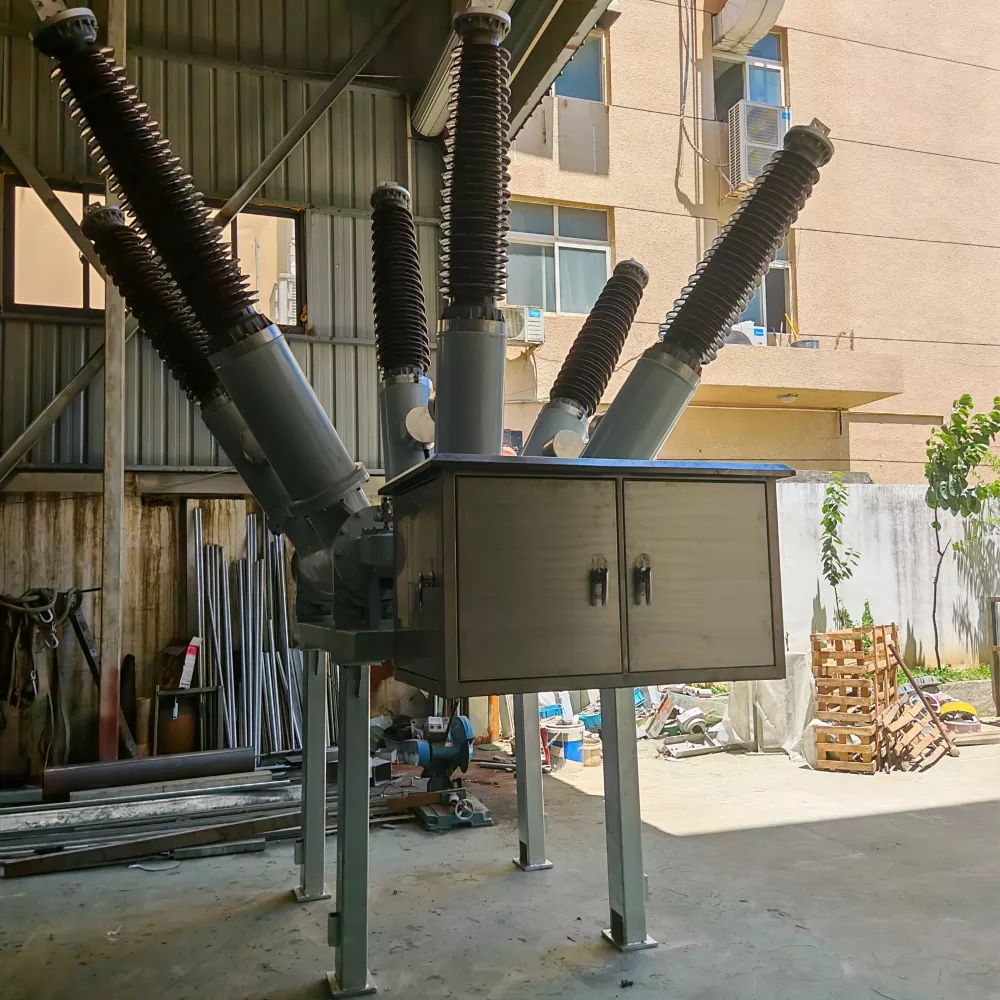

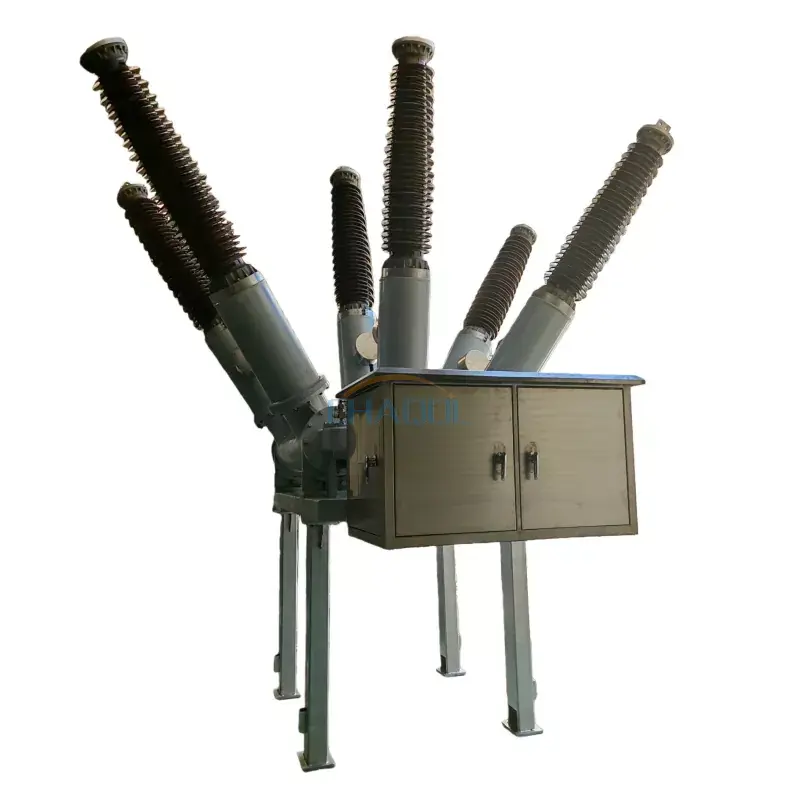

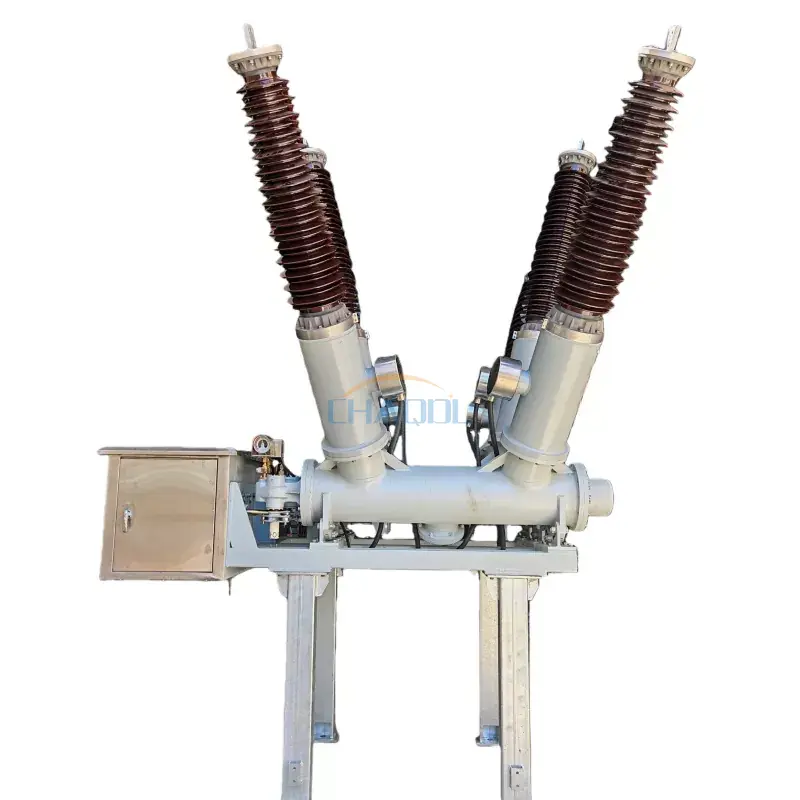

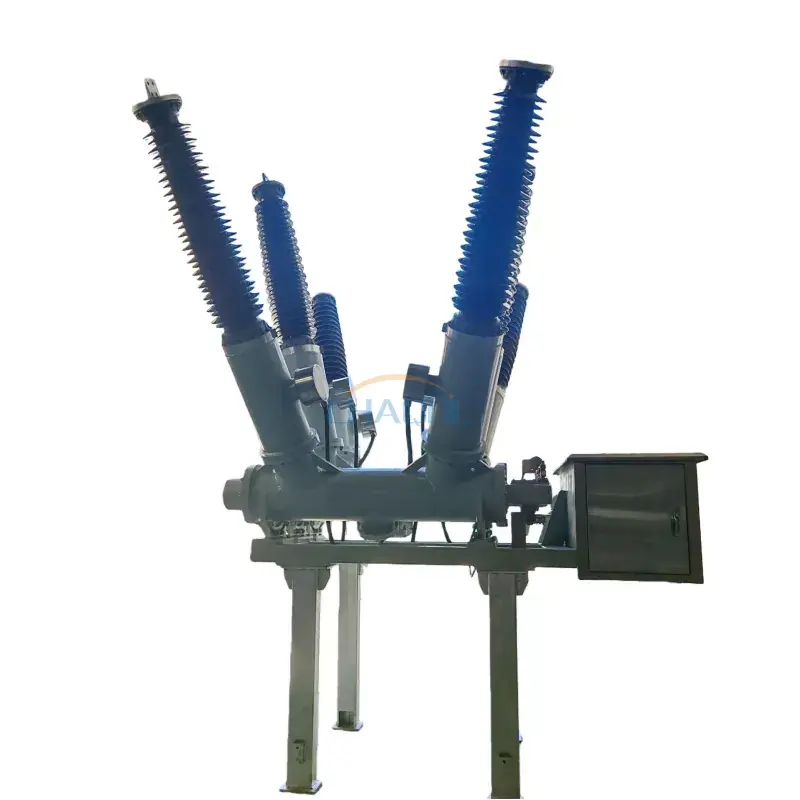

Իրական արտադրանքի լուսանկար

66KV Tank Type SF6 Circuit Breaker

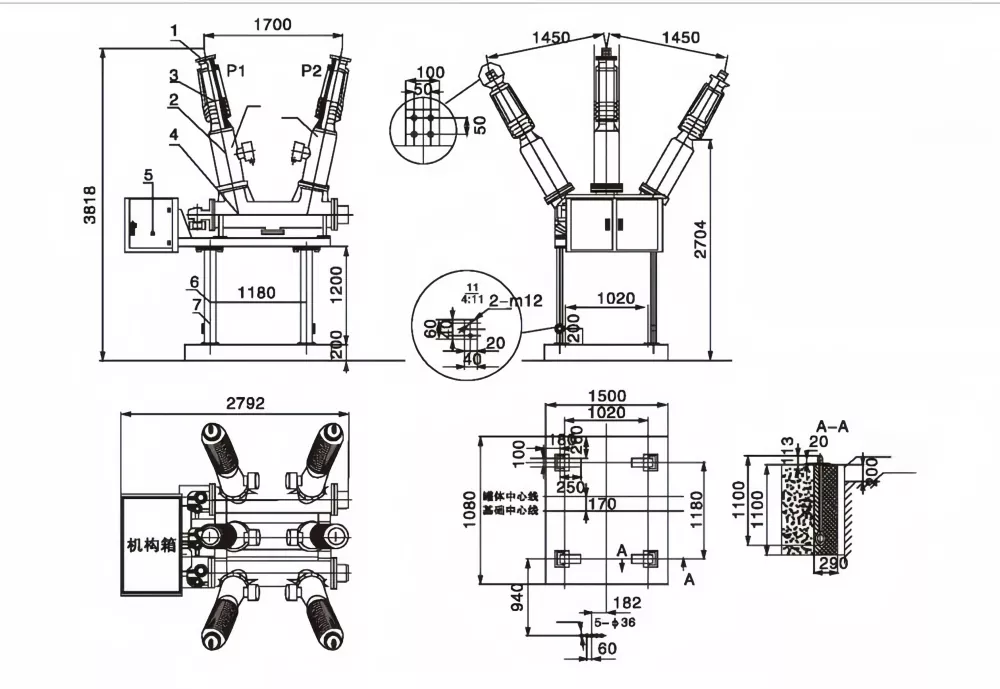

Ապրանքի չափերի դիագրամ

66KV Tank Type SF6 Circuit Breaker Dimensions

Հիմնական կառուցվածքը

Արծաթապատ ալյումինե միաֆազ տերմինալային բլոկ գերազանց էլեկտրական հաղորդունակության համար:
Բարձր ամրության ճենապակյա ելքային թփեր՝ գերազանց մեկուսացման կատարողականությամբ:
Ներկառուցված հոսանքի տրանսֆորմատոր (CT) պաշտպանության և չափման համար:
Հատակի վրա տեղադրված SF6 աղեղների մարման խցիկ՝ ընդհատելու բարձր ունակությամբ:
Մեխանիզմի պահարան, որը ինտեգրում է զսպանակային գործառնական մեխանիզմը և երկրորդային կառավարման բաղադրիչները:
Ծանր ցինկապատ ալիքային պողպատե աջակցություն կայուն տեղադրման համար:
Բազմաթիվ հողակցման տերմինալներ՝ բարելավված գործառնական անվտանգության համար:

Ապրանքի առանձնահատկությունները

Գնահատված ընթացիկ մինչև3150 Ա, հարմար է ծանր բեռի փոխանցման ծրագրերի համար:
SF6 գազի մեկուսացման առաջադեմ տեխնոլոգիան ապահովում է գերազանց դիէլեկտրական ամրություն և աղեղի հուսալի մարում:
Երկարատև էլեկտրական դիմացկունություն՝ 31,5 կԱ անսարքության ընդհատման ունակությամբ և մինչև 10,000 մեխանիկական գործողություններով:
SF6 գազի արտահոսքի տարեկան տոկոսադրույքը 0,5%-ից ցածր՝ նվազեցնելով սպասարկման պահանջները և ապահովելով երկարաժամկետ կնքման հուսալիություն:
Այն66KV տանկի տեսակը SF6 անջատիչնախատեսված է խիստ բացօթյա միջավայրերի համար՝ ապահովելով աղտոտման IV մակարդակ և շրջակա միջավայրի ջերմաստիճանը -40°C-ից մինչև +40°C:
Կոմպակտ տանկի տիպի շինարարությունը նվազեցնում է տեղադրման տարածքը՝ միաժամանակ բարելավելով մեխանիկական կայունությունը:
Հարմար է հեռակառավարման մոնիտորինգի, ենթակայանների ավտոմատացման և ժամանակակից խելացի ցանցերի հավելվածների համար:

Տեխնիկական բնութագրեր

Գնահատված լարումը	66 կՎ
Գնահատված հաճախականություն	50 Հց
Գնահատված ընթացիկ	3150 Ա
Էլեկտրաէներգիայի հաճախականության դիմացկուն լարում (5 րոպե)	84 կՎ
Գնահատված կարճ միացման ընդհատման հոսանք	31,5 կԱ
Գնահատված կարճ միացում ստեղծելու հոսանք (գագաթնակետ)	80 կԱ
Գնահատված գագաթնակետին դիմակայելու հոսանք	80 կԱ
Գնահատված կարճաժամկետ դիմադրության տևողությունը	4 վրկ
Գնահատված ելքային հոսանք	8 կԱ
Գնահատված գծի լիցքավորման հոսանք	10 Ա
Գնահատված SF6 գազի ճնշում (20°C)	0,5 ՄՊա
SF6 արտահոսքի տարեկան տոկոսադրույքը	<0,5%
Մեխանիկական կյանք	10000 անգամ
SF6 Գազի լցման քանակ	10 կգ
Անջատիչի քաշը	1800 կգ

Գործող մեխանիզմի բնութագրերը

Օժանդակ շղթայի լարումը	DC220V / DC110V
Բացման և փակման կծիկ	DC110V / 4A, DC220V / 2A
Շարժիչի լիցքավորման ժամանակը	≤15 վրկ
Ջեռուցիչ և լուսավորության լարում	AC220V
Օժանդակ անջատիչ լարում	DC220V / AC220V
Օժանդակ անջատիչ հոսանք	10 Ա
Էներգիայի պահեստավորման շարժիչի հզորություն	600 Վտ

Դիմումներ

Այն66KV տանկի տեսակը SF6 անջատիչլայնորեն օգտագործվում է բարձր լարման էլեկտրահաղորդման և բաշխման համակարգերում, որտեղ հուսալի անջատումն ու պաշտպանությունը կարևոր են:

66ԿՎ ենթակայաններ
Կոմունալ հաղորդման և բաշխման ցանցեր
Էլեկտրաէներգիայի արտադրության կայաններ
Վերականգնվող էներգիայի ցանցի ինտեգրում
Արդյունաբերական էներգիայի բաշխման համակարգեր
Կոնդենսատորի բանկի միացում
Ավտոբուսի փողկապ և սնուցող պաշտպանություն
Խելացի ցանցերի և ենթակայանների ավտոմատացման նախագծեր

Աշխատանքային սկզբունք

66 կՎ լարման տանկի տիպի SF6 անջատիչն օգտագործում է ծծմբի հեքսաֆտորիդ (SF6) գազ՝ և՛ որպես մեկուսիչ, և՛ որպես աղեղը մարող միջավայր: Երբ անջատման գործողության ընթացքում կոնտակտները բաժանվում են, առաջանում է էլեկտրական աղեղ: Բարձր ճնշման SF6 գազը արագ սառչում և դեիոնացնում է աղեղը՝ թույլ տալով, որ անսարք հոսանքը ապահով և արդյունավետ կերպով ընդհատվի: Շարժիչով լիցքավորված զսպանակային մեխանիզմը ապահովում է արագ բացման և փակման գործողություններ՝ ապահովելով բարձր լարման էլեկտրական համակարգերի հուսալի պաշտպանությունը:

Հաճախակի տրվող հարցեր

Ինչի համար է օգտագործվում 66 կՎ տիպի SF6 տանկի անջատիչը:

Այն օգտագործվում է 66 կՎ հաղորդման և բաշխման համակարգերում անջատման, պաշտպանության և անսարքությունների ընդհատման համար՝ օգնելով պահպանել ենթակայանների և էլեկտրացանցերի անվտանգ և հուսալի աշխատանքը:

Որո՞նք են SF6 տանկի տիպի անջատիչի առավելությունները:

SF6 տանկի տիպի անջատիչներն առաջարկում են մեկուսացման գերազանց կատարում, ընդհատման բարձր հզորություն, կոմպակտ կառուցվածք, պահպանման ցածր պահանջներ և երկար մեխանիկական ծառայության ժամկետ:

Կարո՞ղ է այս անջատիչը օգտագործել կոնդենսատորների բանկերի միացման համար:

Այո՛։ LW36-66-ը հարմար է կոնդենսատորների միացման, ավտոբուսի կապի կիրառման և բարձր լարման հաղորդման գծի պաշտպանության համար:

Արդյո՞ք անջատիչը հարմար է կոշտ արտաքին միջավայրի համար:

Այո՛։ Այն նախագծված է հուսալիորեն աշխատելու համար IV մակարդակի աղտոտվածության պայմաններում և շրջակա միջավայրի ջերմաստիճանի պայմաններում, որը տատանվում է -40°C-ից +40°C-ի սահմաններում, ինչը հարմար է դարձնում այն պահանջկոտ բացօթյա տեղադրման համար:
