126KV բացօթյա SF6 անջատիչ

Model:LW36-126

Anqiang Power-ի ինքնուրույն մշակված 126 ԿՎ լարման բացօթյա SF6 անջատիչն օժտված է բարձր որակով, և ընկերությունն ունի հատուկ արտադրական արտադրամաս ծծմբի հեքսաֆտորիդային անջատիչների համար: Սա բացօթյա բարձրավոլտ անջատիչ է 126 ԿՎ անվանական լարման և 50 Հց անվանական հաճախականությամբ, որն օգտագործում է ծծմբի հեքսաֆտորիդ գազը որպես մեկուսացման և աղեղների մարման միջոց:

Ուղարկել հարցում

ապրանքի նկարագրությունը

126 ԿՎ լարման արտաքին SF6 անջատիչը (մոդել LW36-126) բարձր լարման փոխանցման դասի անջատիչ սարք է, որը նախատեսված է էլեկտրացանցային ենթակայանների, կոմունալ հաղորդման համակարգերի և լայնածավալ արդյունաբերական էլեկտրական ցանցերի համար: Այն լայնորեն օգտագործվում է բեռնվածքի հոսանքի, գերբեռնվածության հոսանքի և կարճ միացման անսարքության հոսանքի վերահսկման, պաշտպանության և միացման համար, ինչպես նաև կարող է գործել որպես կապող անջատիչ փոխկապակցված էներգահամակարգերում:

Այս 126 կՎ լարման արտաքին SF6 անջատիչն ընդունում է ծծմբի հեքսաֆտորիդ (SF6) գազը որպես աղեղը մարող և մեկուսիչ միջոց՝ համակցված մեկ սյունակով, մեկ բևեռի կառուցվածքով: Ընդհատման ժամանակ ինքնաէներգիայի աղեղի մարման սկզբունքն առաջացնում է բարձր արագությամբ գազի հոսք աղեղի խցիկի ներսում՝ արդյունավետորեն սառեցնելու և մարելու աղեղը՝ ապահովելով կայուն ճեղքման կատարում բարձր անսարքության պայմաններում:

LW36-126-ը, որը համալրված է CT-ով շարժվող շարժիչի զսպանակով գործող մեխանիզմով և եռաստիճան մեխանիկական միացման համակարգով, առաջարկում է ճշգրիտ անջատման կատարում, բարձր մեխանիկական հուսալիություն և երկարաժամկետ շահագործման գերազանց կայունություն պահանջկոտ բացօթյա միջավայրերում:

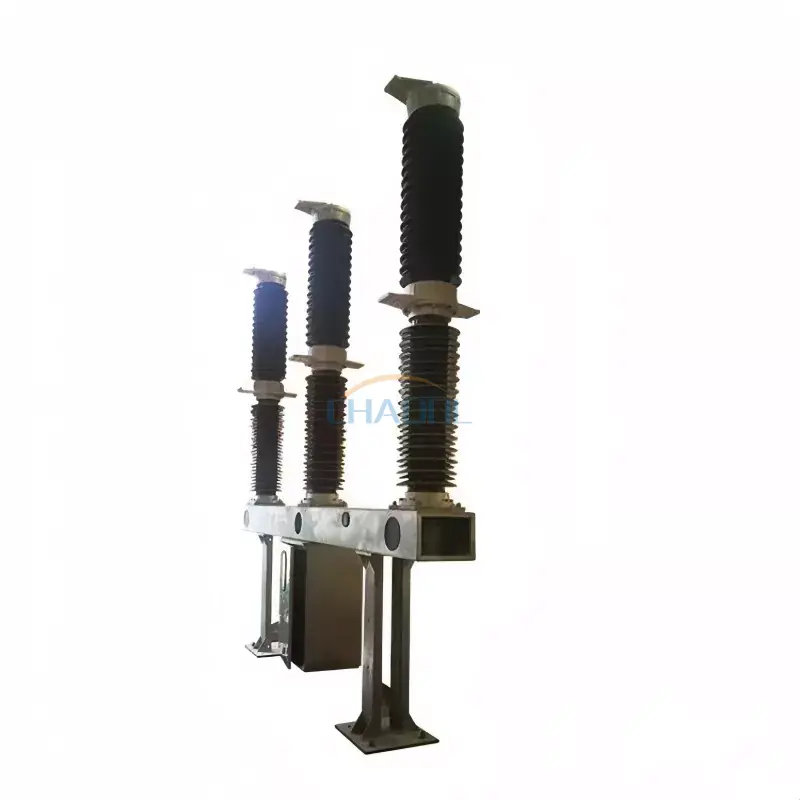

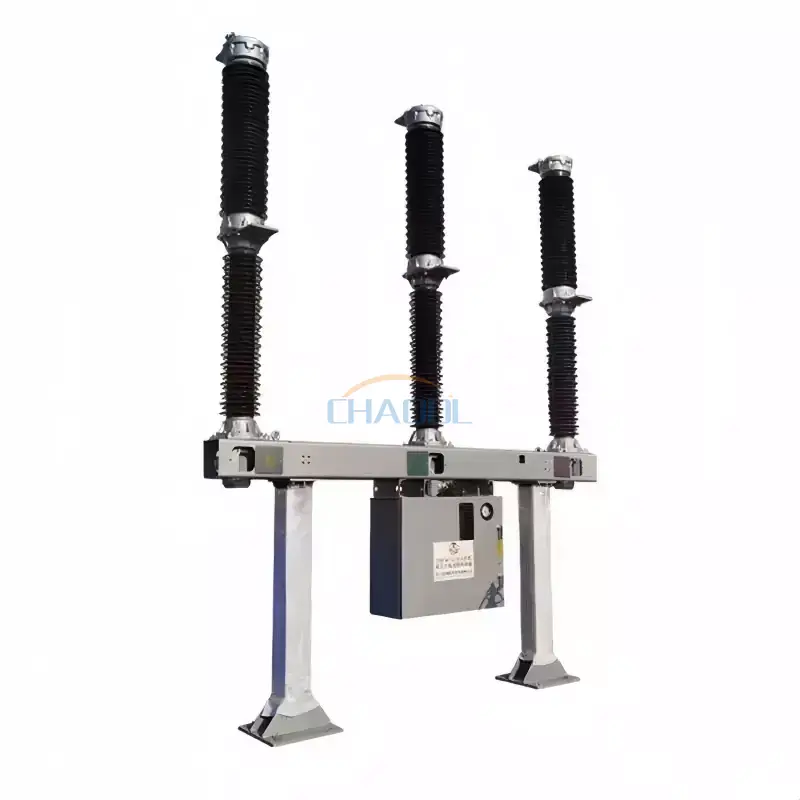

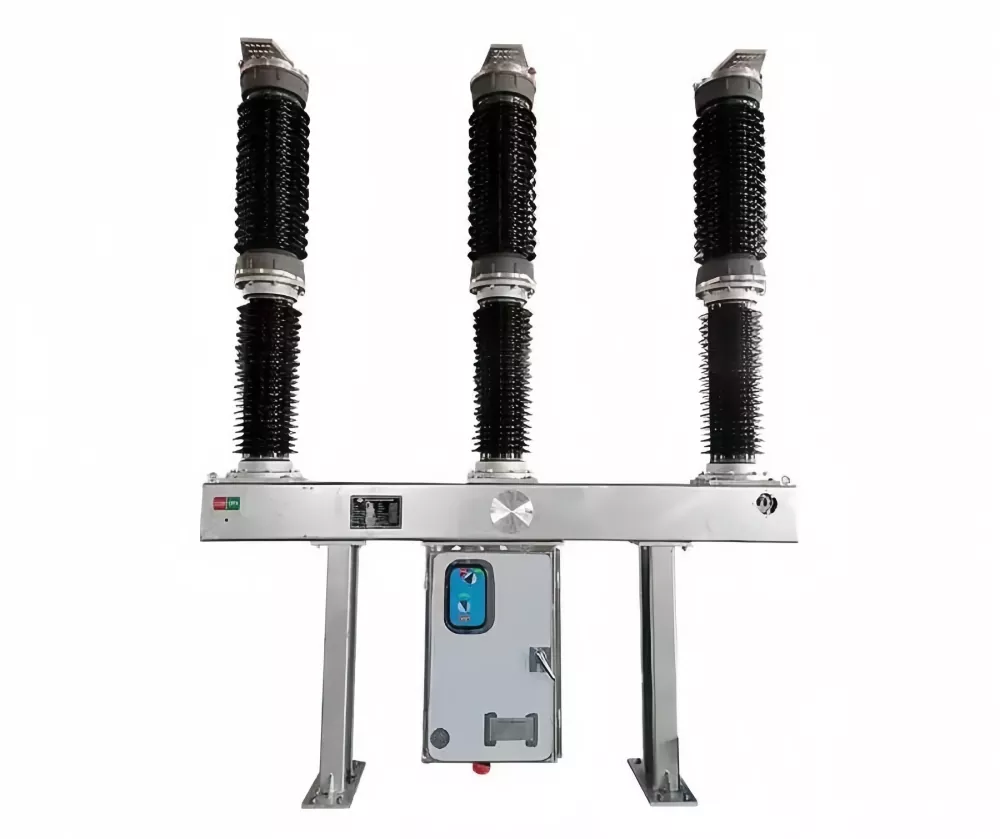

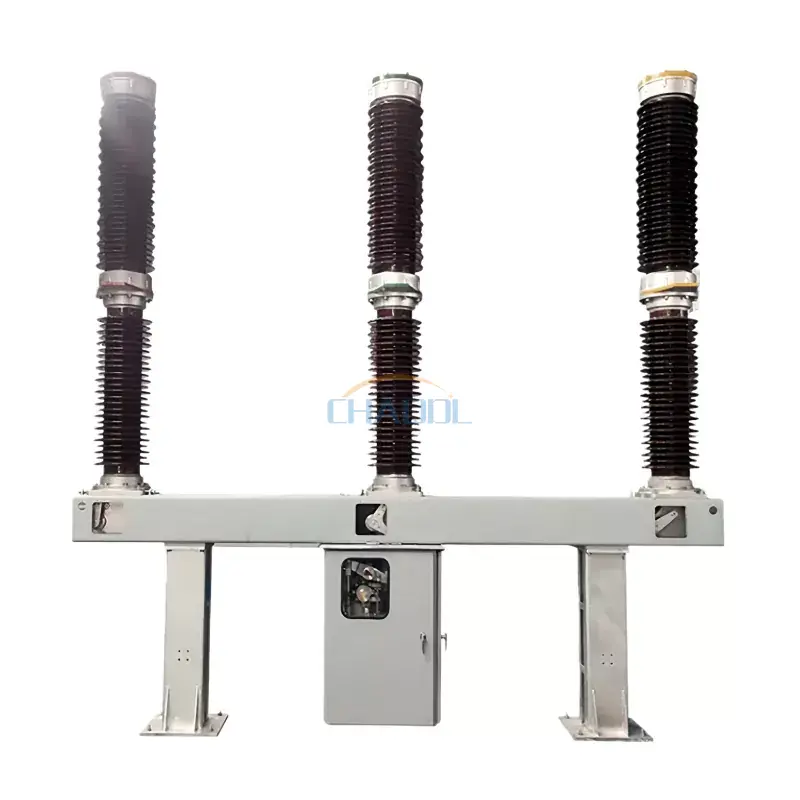

Ապրանքի տեսքը

126KV Outdoor SF6 Circuit Breaker appearance

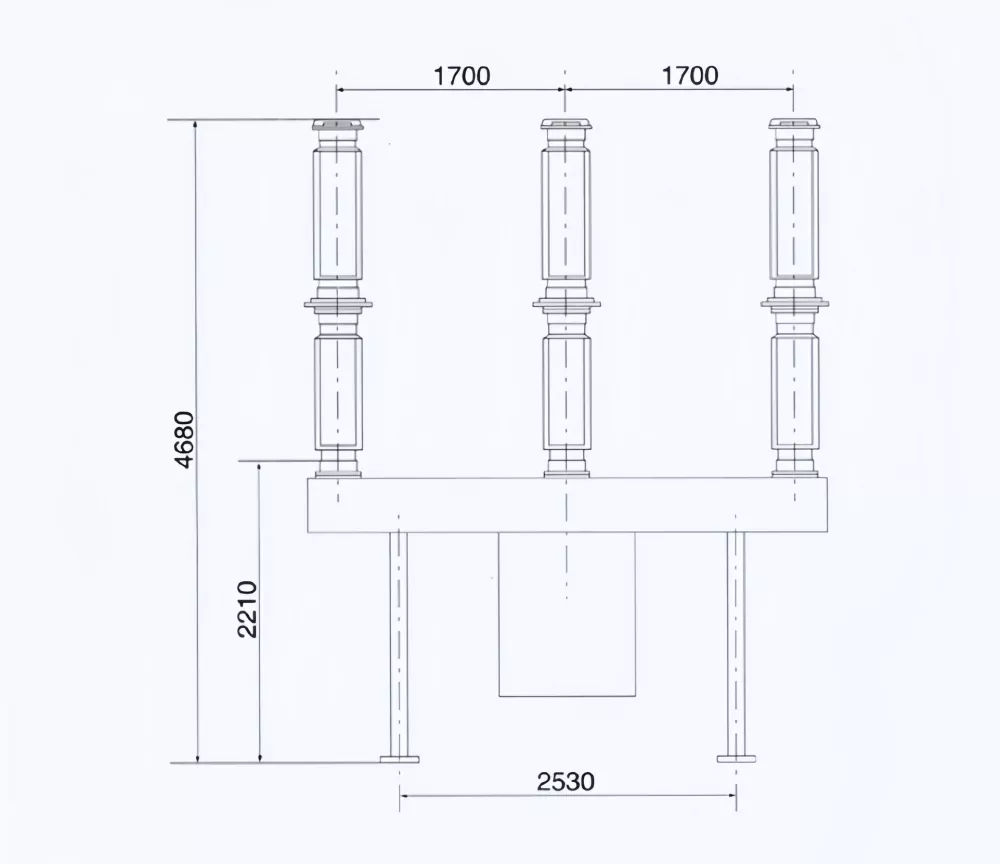

Ապրանքի չափերի դիագրամ

126KV Outdoor SF6 Circuit Breaker dimensions

Գործառնական միջավայր

Տեղադրման բարձրությունը՝ ≤ 3000 մետր ծովի մակարդակից
Շրջակա միջավայրի ջերմաստիճանը՝ -30°C-ից +40°C
Քամու առավելագույն արագությունը՝ ≤ 34 մ/վ
Աղտոտվածության մակարդակ՝ III դաս (25 մմ/կՎ)

Տեխնիկական պարամետրեր

Գնահատված լարումը	126 կՎ
Գնահատված հաճախականություն	50 Հց
Գնահատված ընթացիկ	3150 Ա
Գնահատված կարճ միացման ընդհատման հոսանք	40 կԱ
Կարճաժամկետ դիմակայել ընթացիկ / տեւողությունը	40 կԱ / 3 վրկ
Պիկ դիմակայելու հոսանք	100 կԱ
Գնահատված կարճ միացում ստեղծելու հոսանք	100 կԱ
Գնահատված քայլ-դուրս բեկող հոսանք	10 կԱ
Մեխանիկական կյանք	6000–10000 գործառնություններ
Էլեկտրական կյանք	16 գործողություն
1-min Power հաճախականության դիմակայել լարման	230 կՎ
Կայծակի իմպուլսի դիմակայել լարման	550 կՎ
Գնահատված գծի լիցքավորման հոսանք	50 Ա
SF6 գազի ճնշում (20°C)	0,6 ՄՊա

Ապրանքի առանձնահատկությունները

Ընդլայնված SF6 գազի մեկուսացումը ապահովում է աղեղի գերազանց մարում և դիէլեկտրական կատարում:
Մեկ սյունակ, մեկ ճեղքվող բևեռի դիզայնը նվազեցնում է մեխանիկական բարդությունը և բարելավում հուսալիությունը:
Բարձր ընդհատման հզորություն մինչև 40 կԱ՝ փոխանցման մակարդակի անսարքության ընդհատման համար:
CT-ով աշխատող զսպանակային մեխանիզմը ապահովում է կայուն և ճշգրիտ անջատման աշխատանքը:
Հարմար է կոշտ արտաքին միջավայրերի համար՝ ուժեղ դիմադրությամբ աղտոտման, քամու և ջերմաստիճանի տատանումների:
Երկար մեխանիկական կյանք ցանցի օպերատորների համար սպասարկման ցածր պահանջներով:
Համատեղելի է ժամանակակից ենթակայանների ավտոմատացման և հեռակառավարման համակարգերի հետ:

Ապրանքի կառուցվածքը և աշխատանքային սկզբունքը

126KV արտաքին SF6 անջատիչը բաղկացած է SF6 գազով լցված աղեղների մարման խցիկից, հոսանքի տրանսֆորմատորի ինտեգրումից, գործող մեխանիզմից, մեկուսիչ աջակցության կառուցվածքից և պողպատե պատյան համակարգից: SF6 գազը գործում է և՛ որպես մեկուսացման, և՛ որպես աղեղը մարող միջավայր՝ ապահովելով բարձր դիէլեկտրական ուժ և արագ վերականգնում ընդհատումից հետո:

Խափանման պայմաններում գործառնական մեխանիզմը մղում է շարժվող կոնտակտը առանձնանալու՝ առաջացնելով բարձր արագությամբ SF6 գազի հոսք աղեղային խցիկի ներսում: Այս օդային հոսքը արագ սառեցնում և դեիոնացնում է աղեղը՝ ապահովելով բարձր լարման անսարք հոսանքների անվտանգ ընդհատում: Եռաստիճան մեխանիկական միացման համակարգը ապահովում է բևեռների համաժամանակյա շահագործում և ճեղքման բարձր հետևողականություն:

Դիմումներ

Բարձր լարման փոխանցման ենթակայաններ
Էլեկտրական ցանցերի փոխկապակցման համակարգեր
Կոմունալ հաղորդման և բաշխման ցանցեր
Հիդրոէլեկտրակայաններ և ջերմաէլեկտրակայաններ
Արդյունաբերական բարձրավոլտ էլեկտրաէներգիայի համակարգեր
Լայնածավալ ենթակառուցվածքային և էներգետիկ նախագծեր
Երկաթուղային և տրանսպորտային էներգահամակարգեր

Հաճախակի տրվող հարցեր

Ինչ է ա126KV բացօթյա SF6 անջատիչօգտագործվում է?

Այն օգտագործվում է հաղորդման ցանցերում բարձրավոլտ էլեկտրական հոսանքները ընդհատելու և վերահսկելու համար՝ ապահովելով ենթակայանների և էներգահամակարգերի անվտանգ աշխատանքը անսարքությունների կամ անջատման աշխատանքների ժամանակ։

Ինչու է SF6 գազը օգտագործվում անջատիչների մեջ:

SF6 գազն ունի գերազանց մեկուսացման և աղեղը մարելու հատկություն, ինչը թույլ է տալիս արդյունավետ ընդհատել բարձր լարման անսարք հոսանքները՝ պահպանելով սարքավորման կոմպակտ չափերը:

Արդյո՞ք LW36-126-ը հարմար է բացօթյա տեղադրման համար:

Այո՛։ Այն126KV բացօթյա SF6 անջատիչհատուկ նախագծված է բացօթյա ենթակայանների համար և կարող է հուսալիորեն աշխատել շրջակա միջավայրի ծանր պայմաններում:

Որո՞նք են առավելությունները ավանդական անջատիչների նկատմամբ:

Նավթի վրա հիմնված անջատիչների համեմատ՝ SF6 անջատիչներն առաջարկում են ավելի բարձր հուսալիություն, ավելի ցածր սպասարկում, աղեղի ավելի արագ մարում և ավելի լավ կատարում բարձր լարման պայմաններում:
