33 կՎ մեկ բևեռ բացօթյա անջատիչ

Anqiang Power-ը մասնագիտացած է 33 կՎ մեկ բևեռ բացօթյա անջատիչների արտադրության մեջ և շահագործում է վակուումային անջատիչների իր հատուկ արտադրական կայան: Այս 33 կՎ լարման բացօթյա բևեռի վրա տեղադրված միաբևեռ անջատիչն առանձնանում է եզակի մշակված զսպանակային մեխանիզմով և բարձր հուսալի խելացի կարգավորիչով: Մենք նաև ի վիճակի ենք հարմարեցնել ագրեգատները հատուկ լարման գնահատականներին՝ օգտագործողի պահանջներին համապատասխան:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Այն33 կՎ մեկ բևեռ բացօթյա անջատիչնախատեսված է միջին լարման օդային բաշխման համակարգերում հուսալի անջատման և պաշտպանության համար: Այն լայնորեն օգտագործվում է ժամանակակից էլեկտրացանցերում բեռնվածքի հոսանքի, անսարքության հոսանքի և կարճ միացման պայմանները ընդհատելու համար։ Արտաքին ամուր կառուցվածքով և աղեղների մարման օպտիմիզացված կատարողականությամբ այս սարքավորումն ապահովում է կայուն աշխատանք նույնիսկ շրջակա միջավայրի ծանր պայմաններում:

Կառուցված է մշտական մագնիսով գործող մեխանիզմով և բարձր ամրության մեկուսացման բաղադրիչներով33 կՎ մեկ բևեռ բացօթյա անջատիչապահովում է արագ արձագանքում, երկար սպասարկման ժամկետ և պահպանման նվազագույն պահանջներ, ինչը հարմար է դարձնում կոմունալ ցանցերի, ենթակայանների և արդյունաբերական էլեկտրաէներգիայի բաշխման համակարգերի համար:

Ապրանքի առանձնահատկությունները

Միջին լարման բաշխիչ ցանցերի խզման բարձր հզորություն
Կոմպակտ միաբևեռ դիզայն, որը հարմար է բևեռի վրա տեղադրելու համար
Կայուն մեխանիկական կատարում՝ երկար էլեկտրական կյանքով
Արտաքին միջավայրի համար ուժեղ հակաաղտոտման և եղանակային դիմադրություն
Արագ աշխատանք՝ ավտոմատ վերափակման ունակությամբ

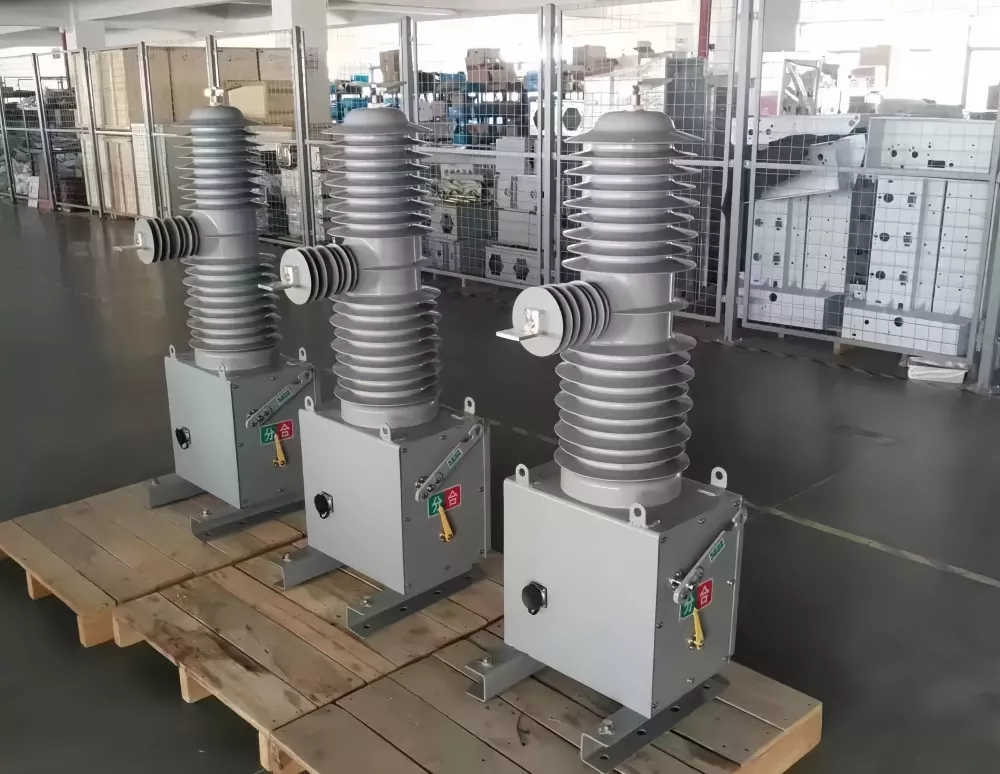

Ապրանքի լուսանկարներ

33kV Single Pole Outdoor Circuit Breaker

Տեխնիկական բնութագրեր

Անջատիչների հիմնական տեխնիկական պարամետրերը

Նախագիծ	Թվային արժեքը
Գնահատված լարումը	35 կՎ
Գնահատված ընթացիկ	630/1250Ա
Գնահատված հաճախականություն	50/60 Հց
1 րոպե հզորություն-հաճախականության դիմացկուն լարման	80/95 կՎ
Կայծակնային իմպուլսի դիմացկուն լարման (գագաթնակետ)	185 կՎ
Գնահատված կարճ միացման ընդհատման հոսանք	20/25/31,5 կԱ
Գնահատված կարճ միացում ստեղծելու հոսանք (գագաթնակետ)	80 կԱ
Գնահատված գագաթնակետին դիմակայելու հոսանք	80 կԱ
4S կարճատև դիմացկուն հոսանք	31,5 կԱ
Գնահատված գործառնական ցիկլը	Բացել – 0,3 վրկ – Փակել/Բացել–180-ականներ–Փակել/Բացել–180-ականներ–Փակել/Բացել–60-ականներ–Վերականգնել
Կարճ միացման անջատման գնահատված գործողություններ	30 անգամ
Մեխանիկական կյանք	20000 անգամ
Մշտական մագնիսական մեխանիզմի կառավարման լարումը	DC220V
Երկրորդական միացում 1 րոպե հզորության հաճախականության դիմացկուն լարման փորձարկում	2 կՎ

Անջատիչների հիմնական մեխանիկական պարամետրերը

Պարամետրի անվանումը	Տվյալներ
Կապ Gap	18±1 մմ
Կապվեք Overtravel-ի հետ	4±0,5 մմ
Բացման արագություն	1,4-1,8մ/վրկ
Փակման արագություն	0.8-1.2մ/վրկ
Կապ Փակման ցատկման ժամանակ	<=5 ms
Փուլ-փուլ կենտրոնի հեռավորությունը	560±2 մմ
Եռաֆազ միացման ասինխրոնիա	<=3 ms
Փուլ-փուլ անցկացնող հանգույցի դիմադրություն	μΩ
Փակման ժամանակ	25-45 ms
Բացման ժամը	20-45 ms
Քաշը	100 կգ

Տեղադրման և շահագործման ուղեցույց

-ի ճիշտ տեղադրումը33 կՎ մեկ բևեռ բացօթյա անջատիչկարևոր է երկարաժամկետ հուսալիություն և անվտանգ շահագործում ապահովելու համար: Միավորը պետք է տեղադրվի կայուն բևեռային կառուցվածքի կամ պողպատե շրջանակի վրա՝ ճիշտ հիմնավորող միացումով:

Տեղադրելուց առաջ ստուգեք մեկուսացման դիմադրությունը
Համոզվեք, որ հողակցման համակարգը ապահով միացված է
Ստուգեք փուլերի հավասարեցումը և մեխանիկական կապը
Կատարեք ձեռքով և էլեկտրական շահագործման թեստեր նախքան լարումը
Հաստատեք բոլոր տերմինալների միացումների ոլորող մոմենտով ձգումը

Տեղադրվելուց հետո պետք է անցկացվի առանց բեռի անջատման փորձարկում՝ ապահովելու համար մեխանիզմի անխափան աշխատանքը և ճիշտ ժամանակացույցը:

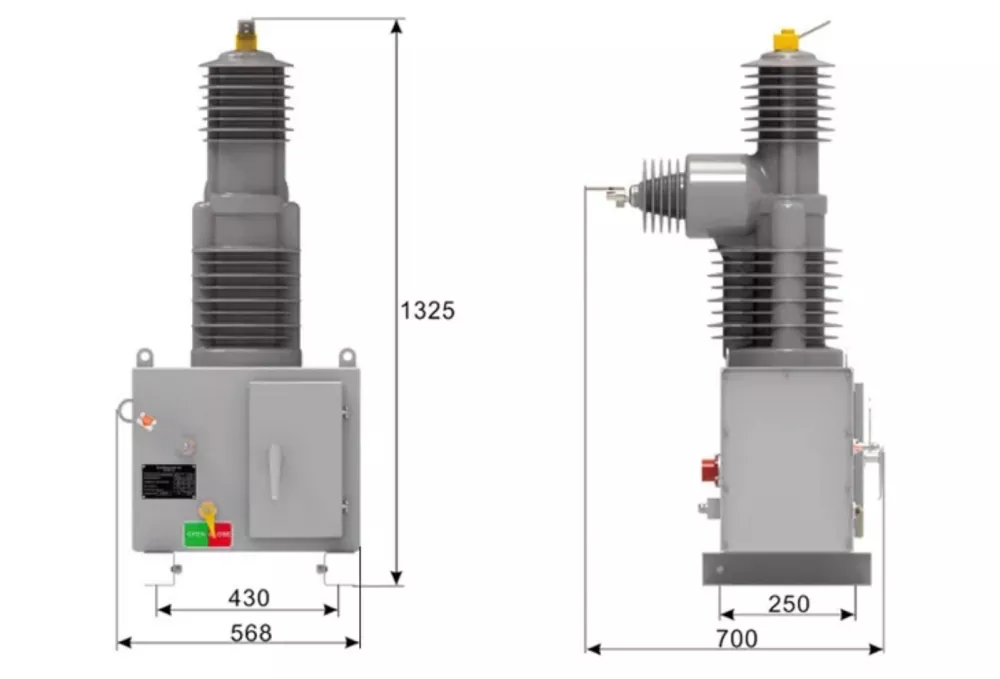

Արտաքին տեսք և տեղադրման չափսեր

33kV Single Pole Outdoor Circuit Breaker

Գործառնական պայմաններ

1. Շրջակա օդի ջերմաստիճանը՝ -30°C-ից +60°C;

2. Բարձրությունը՝ 2000 մետրից ոչ ավելի;

3. Քամու արագությունը՝ 34 մ/վրկ-ից ոչ ավելի;

4. Անջատիչ սարքերի և կառավարման սարքավորումների դրսից առաջացող թրթռումը կամ սեյսմիկ ակտիվությունը աննշան է.

5. Աղտոտվածության աստիճան. IV մակարդակ;

6. Պահպանման ջերմաստիճանը՝ -40°C-ից +85°C:

ՀՏՀ

Q1. Ո՞րն է 33 կՎ մեկ բևեռ բացօթյա անջատիչի հիմնական գործառույթը:
A: Այն օգտագործվում է միջին լարման վերգետնյա բաշխման համակարգերում խափանման հոսանքները ընդհատելու և մեկուսացնելու համար՝ ապահովելով ցանցի անվտանգ շահագործումը և ներքևում գտնվող սարքավորումների պաշտպանությունը:

Q2. Կարո՞ղ է այս անջատիչը գործել կոշտ բացօթյա միջավայրում:
A: Այո, այն նախատեսված է բարձր աղտոտվածության, ուժեղ քամու և ջերմաստիճանի լայն տատանումների համար, ինչը հարմար է երկարաժամկետ բացօթյա օգտագործման համար:

Q3. Արդյո՞ք 33 կՎ մեկ բևեռ բացօթյա անջատիչը կանոնավոր սպասարկում է պահանջում:
A: Դիզայնը չի պահանջում սպասարկում նորմալ աշխատանքային պայմաններում՝ շնորհիվ իր կնքված մեխանիզմի և դիմացկուն բաղադրիչների:

Q4: Ինչ տեսակի տեղադրման մեթոդ է առաջարկվում:
A: Օպտիմալ անվտանգության և կատարողականության համար խորհուրդ է տրվում տեղադրել ձողով ամրացված անվտանգ հիմնավորումով:

Q5. Պաշտպանության ո՞ր մակարդակն է աջակցում:
A: Այն նախատեսված է բարձր մեկուսացման և աղտոտման դիմադրության համար, հարմար է IV մակարդակի աղտոտվածության միջավայրերի համար:

Թեժ պիտակներ: 33 կՎ մեկ բևեռ բացօթյա անջատիչ, Չինաստան, արտադրող, մատակարար, գործարան
