24 կՎ կողային վակուումային անջատիչ

Այն24 կՎ կողային վակուումային անջատիչ(Մոդել՝ ZN63A (VS1)-24) բարձր արդյունավետությամբ փակ միջին լարման անջատիչ է, որը նախատեսված է 24 կՎ անվանական լարման եռաֆազ AC 50 Հց էլեկտրաէներգիայի համակարգերի համար: Այն ինտեգրում է գործող մեխանիզմը և վակուումային ընդհատիչը կոմպակտ կառուցվածքի մեջ՝ ապահովելով հուսալի պաշտպանություն, անջատում և կառավարում ենթակայանների, էլեկտրակայանների, արդյունաբերական օբյեկտների և էլեկտրաէներգիայի բաշխման համակարգերի համար: Անջատիչը հասանելի է ինչպես ֆիքսված, այնպես էլ հանվող տարբերակներով, որոնք համապատասխանում են անջատիչների տարբեր կոնֆիգուրացիաներին:

Ունենալով վակուումային ընդհատման առաջադեմ տեխնոլոգիա, բարձր մեխանիկական դիմացկունություն և սպասարկման ցածր պահանջներ՝ այս անջատիչը իդեալական է հաճախակի անջատման գործողություններ ներառող ծրագրերի համար: Այն լայնորեն օգտագործվում է մետաղագործության, հանքարդյունաբերության, քիմիական գործարանների, ածխի արդյունաբերության, կոմունալ ենթակայանների և վերականգնվող էներգիայի նախագծերում, որտեղ էներգիայի անվտանգ և հուսալի բաշխումը կարևոր է:

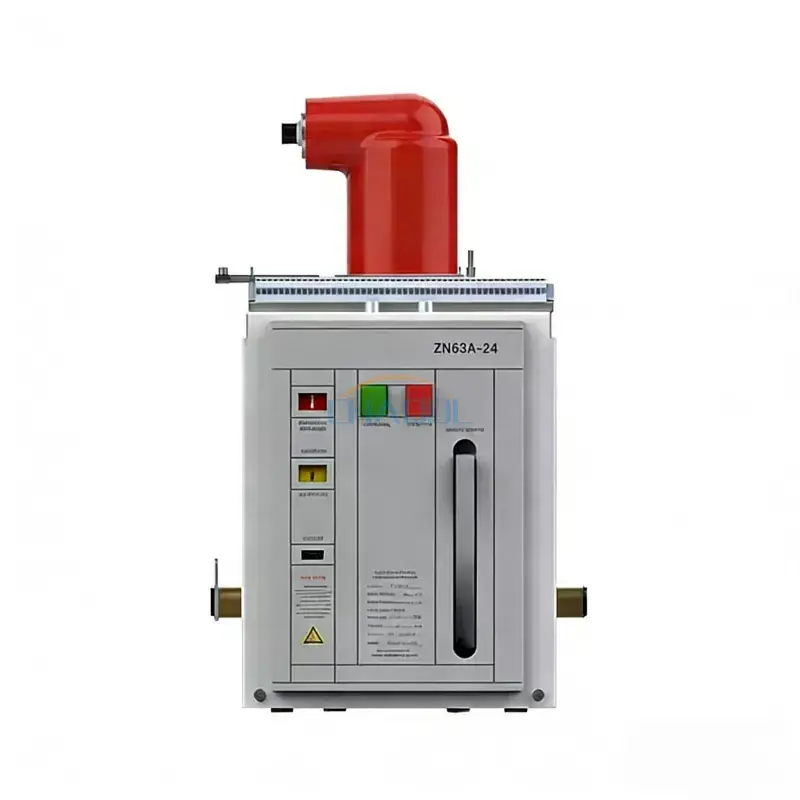

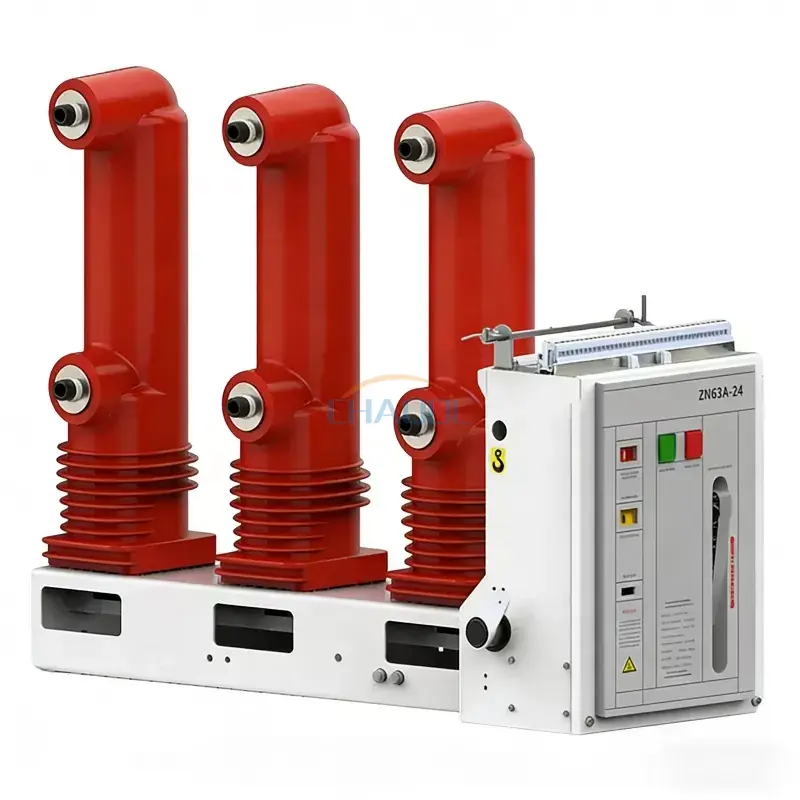

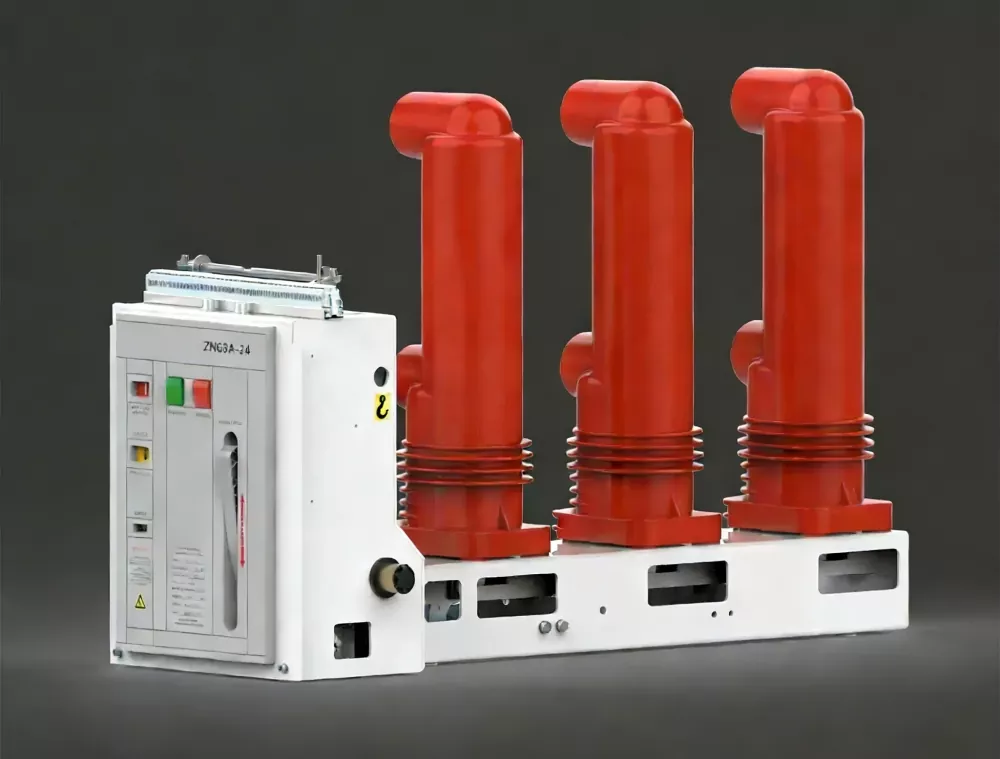

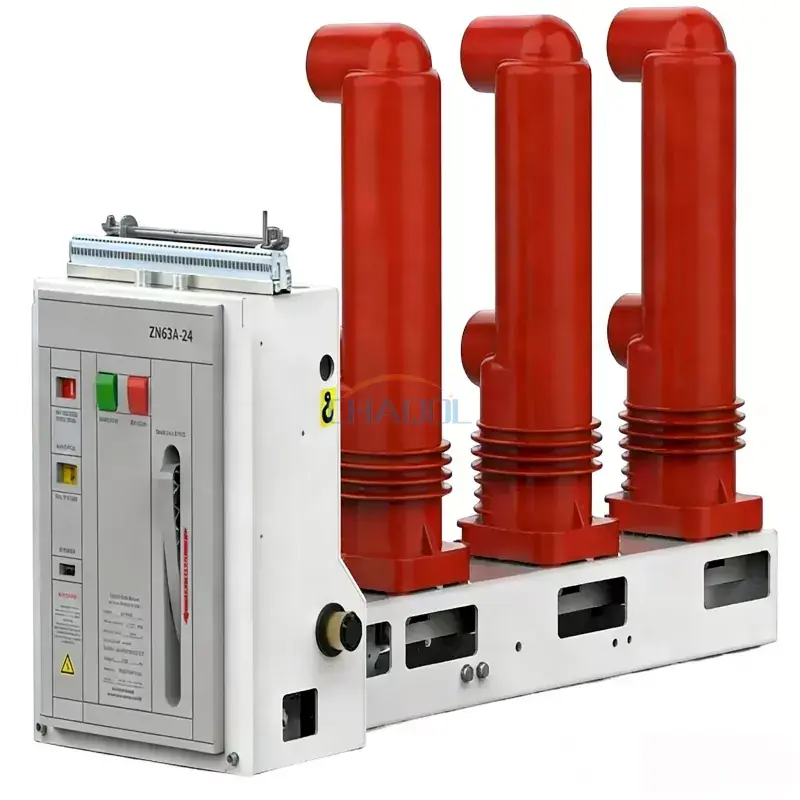

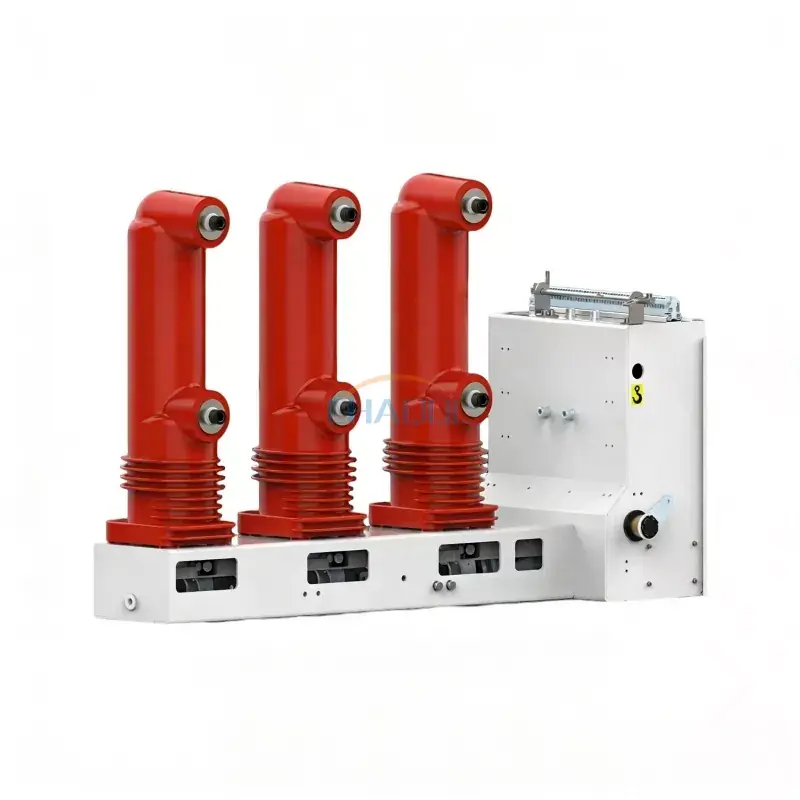

Ապրանքի տեսքը

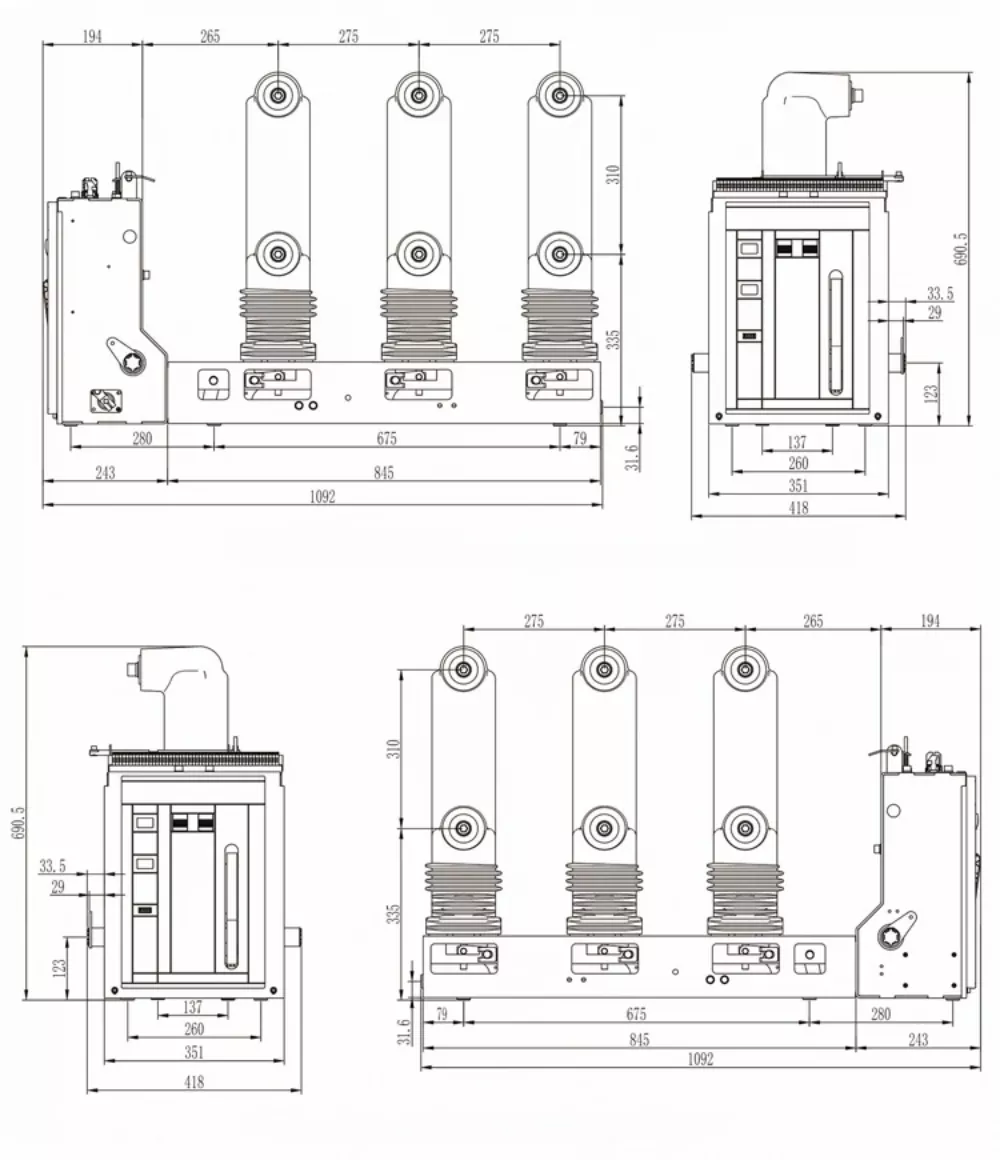

Չափերի դիագրամ

Մոդելի նույնականացում

• 1 – Կարճ միացման ընդհատման հոսանքի գնահատված (kA)
• 2 – Գնահատված ընթացիկ (A)
• 3 – Գործող մեխանիզմ
• 4 – անվանական լարում (կՎ)
• 5 – Դիզայնի շարք
• 6 – Ներքին վակուումային անջատիչ

Ապրանքի առանձնահատկությունները

• Կողքի վրա տեղադրված ինտեգրված աշխատանքային մեխանիզմ՝ կոմպակտ դիզայնով և հուսալի փոխանցման տուփով:
• Բարձր արդյունավետությամբ վակուումային ընդհատիչը պղնձի-քրոմի կոնտակտներով ապահովում է աղեղը մարելու գերազանց հնարավորություն և երկարացված էլեկտրական կյանք:
• Հորիզոնականորեն դասավորված զսպանակային մեխանիզմը ապահովում է ինչպես ձեռքով, այնպես էլ շարժիչի լիցքավորում:
• Այն24 կՎ կողային վակուումային անջատիչկարող է տեղադրվել որպես ֆիքսված տիպի կամ հանվող տեսակի՝ տարբեր անջատիչների համակարգերին համապատասխանելու համար:
• Բարձր դիէլեկտրիկ մեկուսիչ ուժ, ցածր հոսանքի կտրում և կարճ միացման ընդհատման գերազանց կատարում:
• Պինդ էպոքսիդային մեկուսացումն ապահովում է խոնավության, ուլտրամանուշակագույն ճառագայթման, ջերմաստիճանի փոփոխության, ծերացման և աղտոտման ակնառու դիմադրություն:
• Մեխանիկական կյանք մինչև 10,000 գործողություն, ինչը հարմար է դարձնում հաճախակի միացման ծրագրերի համար:
• Աջակցում է խելացի պաշտպանության ռելեներին և ենթակայանների ավտոմատացման համակարգերին:

Տեխնիկական պարամետրեր

Կառուցվածքային դիզայն

Անջատիչը ընդունում է եռաֆազ բևեռային կառուցվածք, որը հագեցած է կենտրոնական կնքված կերամիկական կամ ապակյա վակուումային անջատիչով: Պղինձ-քրոմ կոնտակտները և երկայնական մագնիսական դաշտի տեխնոլոգիան արդյունավետորեն նվազեցնում են շփման էրոզիան՝ միաժամանակ բարելավելով դիէլեկտրիկի վերականգնումը և ընդհատելով աշխատանքը: Ինտեգրված զսպանակային մեխանիզմը ապահովում է բացման և փակման կայուն գործողություններ՝ իր ծառայության ողջ կյանքի ընթացքում նվազագույն սպասարկումով:

Կախված կիրառման պահանջներից՝ բևեռները կարող են արտադրվել բարձր ամրության էպոքսիդային խեժի մեկուսացման կամ սիլիկոնե ռետինով պատված մեկուսացման միջոցով՝ ապահովելով բարձր դիմադրություն խոնավության, խտացման, ուլտրամանուշակագույն ճառագայթման և կոշտ արդյունաբերական միջավայրերի նկատմամբ:

Դիմումներ

Այն24 կՎ կողային վակուումային անջատիչլայնորեն օգտագործվում է միջին լարման բաշխման համակարգերում, որոնք պահանջում են հուսալի պաշտպանություն, հաճախակի շահագործում և երկար սպասարկում:

• Էլեկտրակայաններ
• Էլեկտրական ենթակայաններ
• Արդյունաբերական էներգիայի բաշխման համակարգեր
• Հանքարդյունաբերության գործառնություններ
• Մետաղագործական գործարաններ
• Քիմիական վերամշակման օբյեկտներ
• Ածխի արդյունաբերություն
• Վերականգնվող էներգետիկայի նախագծեր
• Առևտրային և քաղաքային էլեկտրացանցեր
• Խելացի ենթակայաններ և ավտոմատացման համակարգեր

Գործառնական միջավայր

• Շրջակա միջավայրի ջերմաստիճանը՝ -15°C-ից +40°C
• Տեղադրման բարձրությունը՝ մինչև 1000 մ (ավելի բարձր բարձրությունները հասանելի են ըստ ցանկության)
• Սեյսմիկ առավելագույն ինտենսիվությունը՝ 8 աստիճան
• Հարաբերական խոնավությունը՝ օրական միջինը ≤95%, միջին ամսական ≤90%
• Հարմար է հրդեհային վտանգներից, պայթյունի ռիսկերից, խիստ աղտոտվածությունից, քայքայիչ գազերից և ավելորդ թրթռումներից զերծ միջավայրի համար:

Աշխատանքային սկզբունք

Այն24 կՎ կողային վակուումային անջատիչօգտագործում է կնքված վակուումային ընդհատիչ՝ որպես աղեղի մարման միջոց: Երբ անսարքության հոսանքները տեղի են ունենում, կոնտակտներն արագորեն բաժանվում են, և վակուումային խցիկը գրեթե ակնթարթորեն մարում է էլեկտրական աղեղը՝ ապահովելով խափանման արագ մեկուսացում նվազագույն կոնտակտային մաշվածությամբ: Զսպանակային գործառնական մեխանիզմի հետ համատեղ՝ անջատիչը ապահովում է անջատման հուսալի կատարում, ընդհատման բարձր հզորություն և երկարաժամկետ գործառնական կայունություն:

Ինչու՞ ընտրել այս վակուումային անջատիչը:

• Կողքի վրա տեղադրված կոմպակտ ինտեգրված դիզայն
• Երկար էլեկտրական և մեխանիկական ծառայության ժամկետ
• Տեխնիկական սպասարկման համար հարմար շինարարություն
• Մեկուսացման գերազանց կատարում
• Հուսալի շահագործում հաճախակի անջատման պայմաններում
• Հարմար է ֆիքսված և հանվող անջատիչների համար
• Համատեղելի է խելացի պաշտպանության և ավտոմատացման համակարգերի հետ

Հաճախակի տրվող հարցեր

Ինչի համար է օգտագործվում 24 կՎ կողային վակուումային անջատիչը:

Այն օգտագործվում է ենթակայաններում, արդյունաբերական ձեռնարկություններում, կոմունալ բաշխիչ համակարգերում և առևտրային էլեկտրացանցերում միջին լարման էլեկտրական սարքավորումների միացման, պաշտպանության և վերահսկման համար:

Որո՞նք են վակուումային անջատիչի առավելությունները:

Վակուումային անջատիչները ապահովում են աղեղի գերազանց ընդհատում, պահպանման ցածր պահանջներ, երկար սպասարկման ժամկետ, գործառնական բարձր հուսալիություն և էկոլոգիապես մաքուր շահագործում առանց նավթի կամ SF6 գազի:

Կարո՞ղ է այս անջատիչը տեղադրվել անջատվող անջատիչում:

Այո՛։ Այն հասանելի է ինչպես ֆիքսված, այնպես էլ հանվող կոնֆիգուրացիաներով, ինչը թույլ է տալիս ճկուն ինտեգրվել տարբեր անջատիչների հավաքներին:

Ո՞ր ոլորտներն են սովորաբար օգտագործում այս ապրանքը:

Այն լայնորեն օգտագործվում է էներգիայի արտադրության, ենթակայանների, մետաղագործության, հանքարդյունաբերության, քիմիական վերամշակման, ածխի արդյունաբերության, վերականգնվող էներգիայի օբյեկտների և արդյունաբերական էներգիայի բաշխման համակարգերում:
