40.5KV ենթակայանների անջատիչ ընթացիկ տրանսֆորմատորով

Model:ZW7-40.5

Anqiang Power-ը չինական արտադրող է 40,5 կՎ ենթակայանների անջատիչով ընթացիկ տրանսֆորմատորով: Արտաքին ենթակայանի այս անջատիչն ունի 40,5 ԿՎ անվանական լարում և ունի ինտեգրված մանրանկարչական հոսանքի տրանսֆորմատորներ: Արտաքին հոսանքի տրանսֆորմատորի դիզայնը թույլ է տալիս ճկուն հարմարվել չափման և պաշտպանության գործառույթներում՝ այդպիսով հասնելով սարքավորումների մանրացման՝ պահպանելով արտադրանքի արդյունավետությունը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

ZW7-40.5 40.5KV ենթակայանների անջատիչը ընթացիկ տրանսֆորմատորով բարձր լարման արտաքին վակուումային անջատիչ է, որը նախատեսված է ենթակայանների, էլեկտրակայանների, արդյունաբերական օբյեկտների և քաղաքային կամ գյուղական էլեկտրաէներգիայի բաշխման ցանցերի համար: Այն համատեղում է բարձր արդյունավետության վակուումային ընդհատիչը ինտեգրված հոսանքի տրանսֆորմատորների հետ՝ ապահովելով միջին և բարձր լարման էլեկտրական համակարգերի միացման, պաշտպանության, չափման և կառավարման հուսալի գործառույթներ:

Անջատիչն առանձնանում է վերին ճենապակյա մեկուսիչով, որտեղ գտնվում է վակուումային ընդհատիչը և ստորին ճենապակյա աջակցության մեկուսիչը, որն ապահովում է գերազանց մեխանիկական ուժ և մեկուսացման կատարում: Արտաքին հոսանքի տրանսֆորմատորները թույլ են տալիս ճշգրիտ ընթացիկ մոնիտորինգ և պաշտպանություն համակարգել՝ միաժամանակ պարզեցնելով տեղադրման և սպասարկման աշխատանքները:

Նախագծված երկարատև բացօթյա սպասարկման համար՝ այս 40,5 կՎ վակուումային անջատիչն առաջարկում է հիանալի հերմետիկություն, ուժեղ դիմադրություն ծերացման, բարձր դիէլեկտրական ուժ և ակնառու էկոլոգիական հարմարվողականություն: Նրա վակուումային ընդհատման տեխնոլոգիան վերացնում է հրդեհի և պայթյունի ռիսկերը՝ միաժամանակ ապահովելով երկար էլեկտրական և մեխանիկական ծառայության ժամկետ:

Հասանելի է 33KV, 35KV և 40.5KV լարման գնահատականներով, ZW7 սերիան լայնորեն օգտագործվում է բեռնվածքի հոսանքի միացման, գերբեռնվածությունից պաշտպանվելու, կարճ միացումից ընդհատումների և համակարգի մեկուսացման համար հաղորդման և բաշխման ցանցերում:

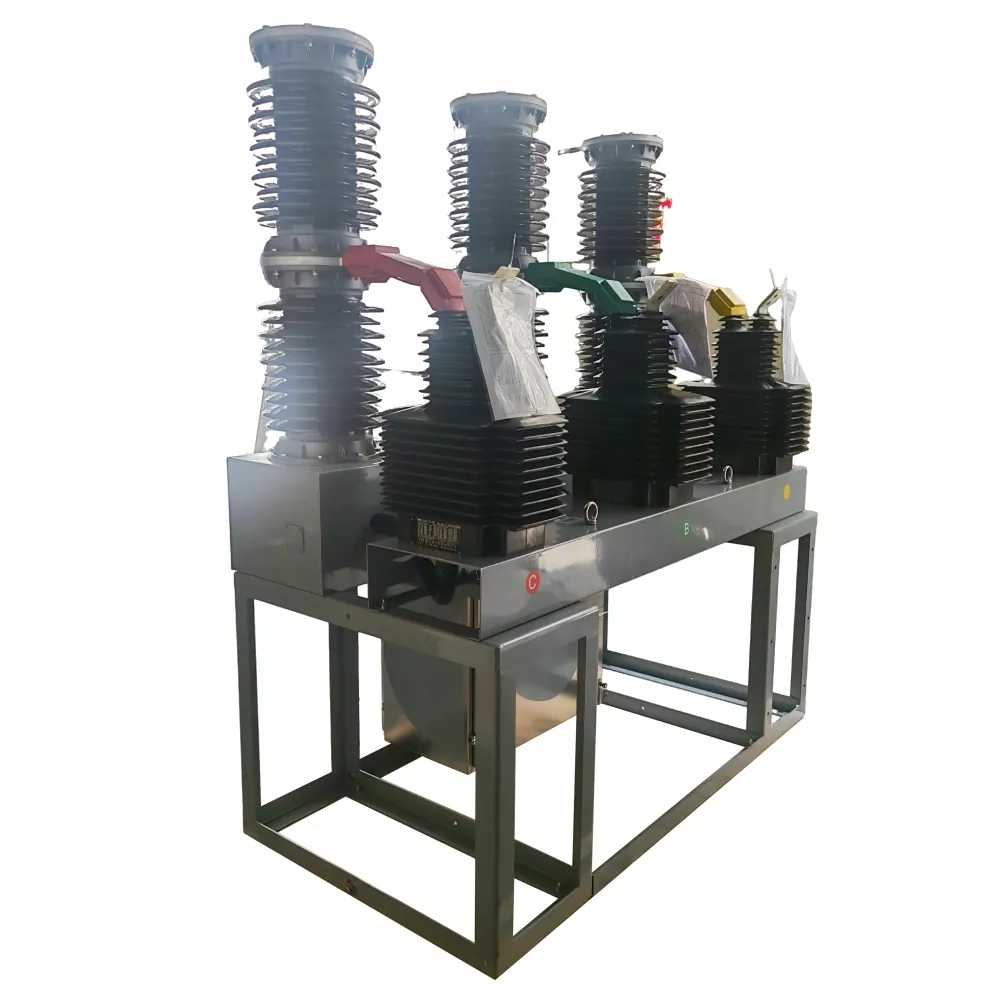

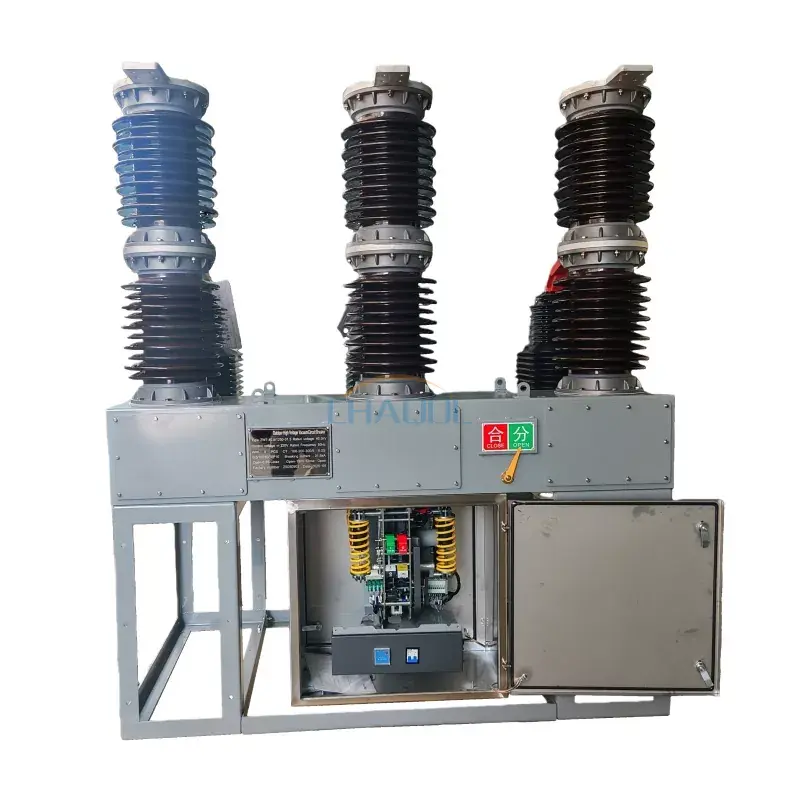

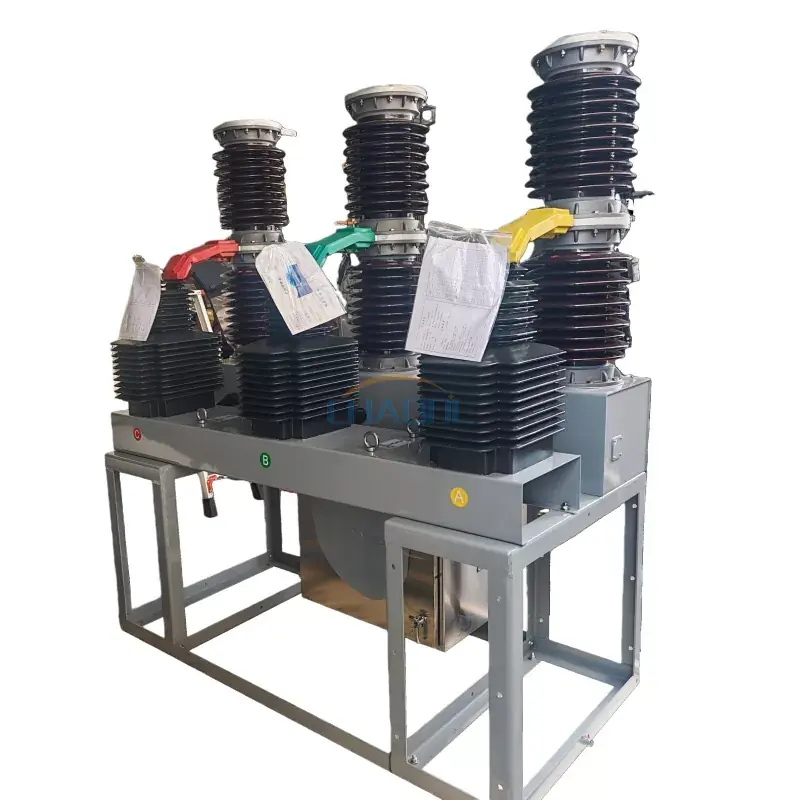

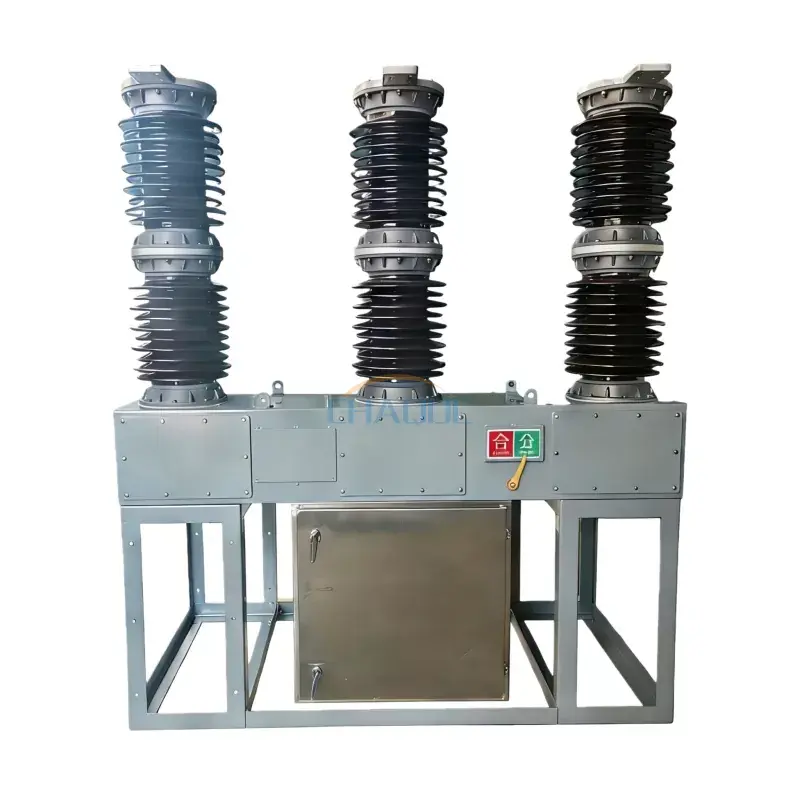

Ապրանքի արտաքին տեսքի դիագրամ

40.5KV Substation Circuit Breaker With Current Transformer

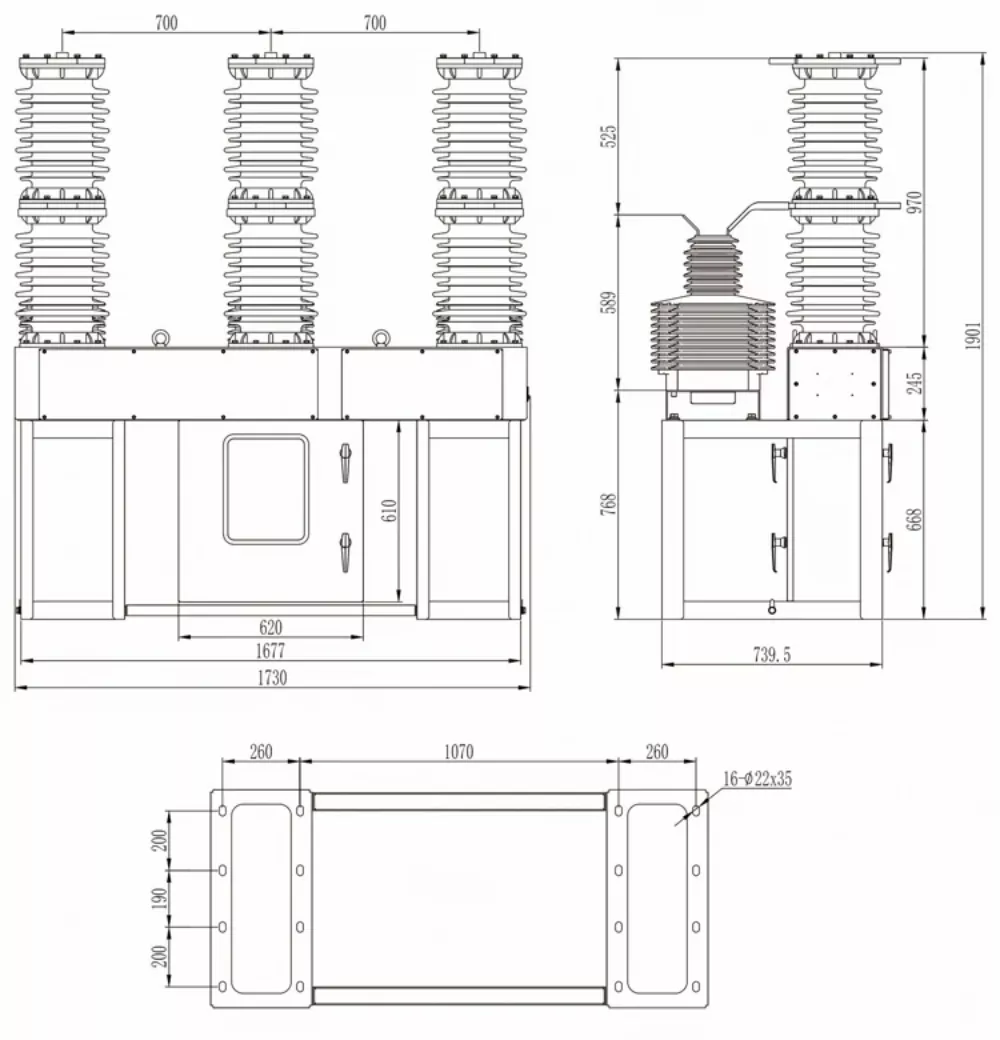

Չափերի գծագրում

40.5KV Substation Circuit Breaker With Current Transformer Dimensions

Տեխնիկական պարամետրեր

Գնահատված լարումը	33KV / 35KV / 40.5KV
Գնահատված հաճախականություն	50 Հց
Գնահատված ընթացիկ	1250A / 1600A / 2500A
Գործող ջերմաստիճանը	-30°C-ից +40°C
Գնահատված կարճ միացման ընդհատման հոսանք	25KA / 31.5KA
Գործողության մեթոդ	Ձեռնարկ / Էլեկտրական
Գնահատված կարճաժամկետ դիմացկուն հոսանք	63KA / 80KA
Տեղադրման առավելագույն բարձրությունը	≤1500 մ
Փուլային տարածություն	700 մմ / 750 մմ / 780 մմ
Գործող լարումը	AC/DC 220V, DC24V, DC48V

Ապրանքի առանձնահատկությունները

Վակուումային ընդհատման առաջադեմ տեխնոլոգիան ապահովում է աղեղի հուսալի մարում և անսարքության մեկուսացում:
Ինտեգրված ընթացիկ տրանսֆորմատորները ապահովում են ճշգրիտ չափման, մոնիտորինգի և պաշտպանության գործառույթներ:
Հարմար է 33KV, 35KV և 40.5KV միջին և բարձր լարման բաշխիչ համակարգերի համար:
Բարձր ամրության ճենապակյա մեկուսիչներն առաջարկում են գերազանց մեկուսացման արդյունավետություն և մեխանիկական կայունություն:
Կնքված վակուումային անջատիչի դիզայնը ապահովում է երկար սպասարկման ժամկետ և պահպանման նվազագույն պահանջներ:
Գերազանց դիմադրություն ծերացման, խոնավության, աղտոտվածության և կոշտ արտաքին միջավայրի նկատմամբ:
Աջակցում է ինչպես ձեռքով, այնպես էլ շարժիչով գործողությանը ճկուն համակարգի ինտեգրման համար:
Անկախ ընթացիկ տրանսֆորմատորի կառուցվածքը հեշտացնում է ստուգումը, չափաբերումը, փոխարինումը և սպասարկումը:
Բարձր կարճ միացումն ընդհատելու հզորությունը մինչև 31.5KA ապահովում է էներգահամակարգի հուսալի պաշտպանություն:
Ոչ նավթ, ոչ պայթյունի վտանգ և էկոլոգիապես մաքուր շահագործում:

Դիմումներ

40,5 կՎ ենթակայանների անջատիչը հոսանքի տրանսֆորմատորով լայնորեն օգտագործվում է միջին լարման և բարձր լարման էներգահամակարգերում, որոնք պահանջում են հուսալի անջատման, պաշտպանության և կառավարման գործառույթներ:

Էլեկտրական ենթակայաններ
Էլեկտրահաղորդման և բաշխման ցանցեր
Կոմունալ ցանցերի նախագծեր
Հիդրոէլեկտրակայաններ
Ջերմաէլեկտրակայաններ
Հողմային էներգիայի արտադրության համակարգեր
Արևային էներգիայի նախագծեր
Լեռնահանքային և մետալուրգիական օբյեկտներ
Արդյունաբերական արտադրական գործարաններ
Երկաթուղային և տրանսպորտային էլեկտրամատակարարման համակարգեր
Քաղաքային և գյուղական էլեկտրական բաշխիչ ցանցեր

Տեխնիկական առավելություններ

Համեմատած ավանդական նավթային անջատիչների և SF6 անջատիչների հետ՝ ZW7-40.5 բացօթյա վակուումային անջատիչն առաջարկում է բարձր գործառնական հուսալիություն, սպասարկման կրճատված պահանջներ և ավելի երկար սպասարկման ժամկետ: Վակուումային ընդհատիչը արդյունավետորեն մարում է կամարները կնքված վակուումային խցիկում՝ նվազագույնի հասցնելով կոնտակտային էրոզիան և բարելավելով անջատման աշխատանքը:

Ինտեգրված հոսանքի տրանսֆորմատորի դիզայնն աջակցում է ռելեի ճշգրիտ պաշտպանությանը, սխալների մոնիտորինգին, հոսանքի չափմանը և համակարգի ավտոմատացմանը՝ այն դարձնելով իդեալական լուծում ժամանակակից խելացի ցանցերի և էլեկտրաէներգիայի բաշխման համար:

Գերազանց դիէլեկտրական ուժով, բարձր մեխանիկական դիմացկունությամբ և շրջակա միջավայրի պահանջկոտ պայմաններում կայուն գործարկմամբ՝ 40,5 կՎ վակուումային անջատիչը նախընտրելի ընտրություն է կոմունալ ընկերությունների, EPC կապալառուների և էլեկտրական ենթակառուցվածքի նախագծերի համար ամբողջ աշխարհում:

Հաճախակի տրվող հարցեր

Ինչի համար է օգտագործվում 40,5 կՎ վակուումային անջատիչը:

40,5 կՎ վակուումային անջատիչն օգտագործվում է միջին լարման և բարձր լարման էներգահամակարգերը պաշտպանելու և կառավարելու համար՝ ընդհատելով բեռնման հոսանքները, գերբեռնված հոսանքները և կարճ միացման անսարք հոսանքները ենթակայաններում և էլեկտրական բաշխիչ ցանցերում:

Ինչու է հոսանքի տրանսֆորմատորը ինտեգրված անջատիչի հետ:

Ինտեգրված հոսանքի տրանսֆորմատորը ապահովում է հոսանքի ճշգրիտ չափում, պաշտպանական ռելեի մուտքագրում, անսարքությունների մոնիտորինգ և ավտոմատացման կառավարման գործառույթներ՝ բարելավելով համակարգի ընդհանուր անվտանգությունը և գործառնական արդյունավետությունը:

Որո՞նք են վակուումային անջատիչների առավելությունները:

Վակուումային անջատիչներն ապահովում են աղեղի արագ մարում, երկար սպասարկման ժամկետ, պահպանման ցածր պահանջներ, բարձր հուսալիություն, շրջակա միջավայրի բարեկեցություն և բարձր էլեկտրական կատարում՝ համեմատած սովորական տեխնոլոգիաների հետ:

Հնարավո՞ր է արդյոք ZW7-40.5 անջատիչը տեղադրել դրսում:

Այո՛։ ZW7-40.5 արտաքին վակուումային անջատիչը հատուկ նախագծված է բացօթյա տեղադրման համար և կարող է դիմակայել տարբեր բնապահպանական պայմաններին, ներառյալ ջերմաստիճանի տատանումները, խոնավությունը և աղտոտումը:

Ո՞ր ոլորտներն են սովորաբար օգտագործում 40,5 կՎ ենթակայանների անջատիչներ:

Այս անջատիչները լայնորեն օգտագործվում են կոմունալ ծառայություններում, ենթակայաններում, էլեկտրաէներգիայի արտադրության կայաններում, վերականգնվող էներգիայի նախագծերում, հանքարդյունաբերության, արդյունաբերական օբյեկտների, տրանսպորտային ենթակառուցվածքների և լայնածավալ էլեկտրական բաշխման համակարգերում:
